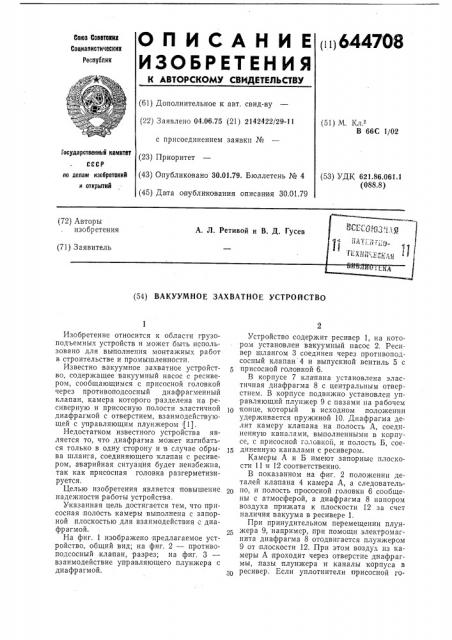

описдние изоБРетения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ii ц 644708

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.06.75 (21) 2142422/29-11 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.01.79. Бюллетень Ме 4 (45) Дата опубликования описания ЗО,О1.79 (51) М. Кл.

В 66С 1/02

Государственный комитет ло делам изобретений и открытий (53) УДК 621.86.061.1 (088.8) (72 (71) (54) ВАКУУМНОЕ ЗАХВАТНОЕ УСТРОИСТВО

Изобретение относится к области грузоподъемных устройств и может быть использовано для выполнения монтажных работ в строительстве и промышленности.

Известно вакуумное захватное устройство, содер>кащее вакуумный насос с ресивером, сообщающимся с присосной головкой через противоподсосный диафрагменный клапан, камера которого разделена на ресиверную и присосную полости эластичной диафрагмой с отверстием, взаимодействующей с управляющим плунжером (I).

Недостатком известного устройства является то, что диафрагма может изгибаться только в одну сторону и в случае обрыва шланга, соединяющего клапан с ресивером, аварийная ситуация будет неизбежна, так как присосная головка разгерметизируется, Целью изобретения является повышение надежности работы устройства.

Указанная цель достигается тем, что присосная полость камеры:выполнена с запорной плоскостью для взаимодействия с диафрагмой.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — противоподсосный клапан, разрез; на фиг, 3— взаимодействие управляющего плунжера с диафр агмой.

Устройство содержит ресивер 1, на котором установлен вакуумный насос 2. Ресивер шлангом 3 соединен через противоподсосный клапан 4 и выпускной вентиль 5 с присосной головкой 6.

В корпусе 7 клапана установлена эластичная диафрагма 8 с центральным отверстием. В корпусе подвижно установлен управляющий плун>кер 9 с пазами па рабочем

1р конце, который в исходном положении удерживается пружиной 10. Диафрагма делит камеру клапана на полость А, соединенную каналами, выполненными в корпусе, с присосной головкой, и полость Б, сое15 диненную каналами с ресивером.

Камеры А и Б имеют запорные плоскости 11 и 12 соответственно.

В показанном на фиг. 2 положении деталей клапана 4 камера А, а следовательно, и полость прососной головки 6 сообщены с атмосферой, а диафрагма 8 напором воздуха прижата к плоскости 12 за счет наличия вакуума в ресивере 1, При принудительном перемещении плунжера 9, например, при помощи электромагнита диафрагма 8 отодвигается плунжером

9 от плоскости 12, При этом воздух из камеры А проходит через отверстие диафрагмы, пазы плунжера и каналы корпуса в ресивер, Если уплотнители присосной го644708 вентилем 5. При этом диафрагма 8 прижимается к плоскости 12, разобщая эакуумресивер и присосную головку.

5 Формула изобретения

Вакуумное захватное устройство, содержащее вакуумный насос с ресивером, сообщающимся с присосной головкой через про10 тивоподсосный диафрагменный клапан, камера которого разделена на ресиверную и присосную полости эластичной диафрагмой с отверстием, взаимодействующей с управляющим плунжером, о тл ич а ю шее с я

15 тем, что, с целью повышения надежности его в работе, прососная полость камеры выполнена с запорной плоскостью для взаимодействия с диафрагмой.

Источники информации, 20 принятые во внимание при экспертизе

1. Патент ФРГ № 1960106, кл, В 66С

1/02, 1975, В 1 щг1

Pare. 2

Подписное

Тираж 991

Изд. № 137

Заказ 696/12

НПО

Типографии, пр. Сапунова, 2

;3 ловки герметизпровали ее, то по пстсчении некоторого времени, достаточного длч создания в ней требуемого разрежения, плунжер 9 отключается и под действием пружиllbI 10 возвращается в исходное пологкеппе.

При этом, ссли подсосы в головке незначительны, то плотность и скорость воздуха, проходящего через отверстие в диафрагме, малы и недостаточны, чтобы прижать диафраму 8 к плоскости 12, а головка остаст"я соединенной с ресивером.

В случае обрыва шланга 3 в камеру Б клапана попадает большое количество воздуха, который за счет наличия вакуума в присосной головке прогибает диафрагму 8 и прижимает ее к запорной плоскости 11, которая перекрывает отверстие диафрагмы и доступ воздуха в присосную головку, которая сохраняет вакуум и продолжает удерживать груз, По окончании работы присосной головки соединение ее с атмосферой производится г

/
