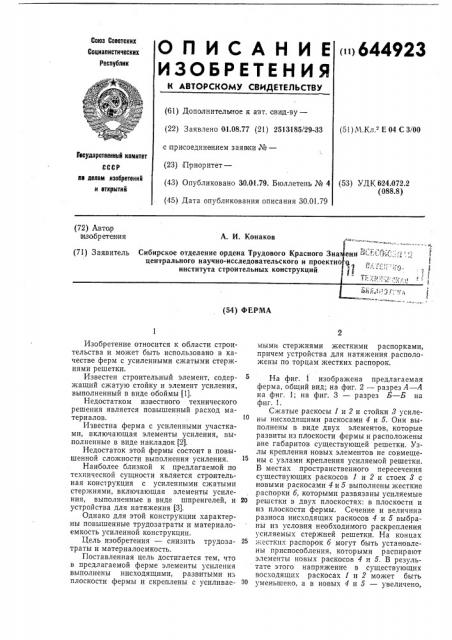

Союз Советских

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»)644923

Социалистических

Республик ф

i d%*>w (61) Дополнительное к авт, свид-ву— (22) Заявлено 91.08.77 (21) 2513185/29-33 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.01.79. Бюллетень № 4 (45) Дата опубликования описания 30.01.79 (51) М Кл Е 04 С 3/00

Государственный комитет па делам изобретений и открытий (53) УД К 624.072.2 (088.8) (72) Автор ктзобр ете ния

А. И. Конаков (54) ФЕРМА

Изобретение относится к области строительства и может быть использовано в качестве ферм с усиленными сжатыми стержнями решетки.

Известен строительный элемент, содержащий сжатую стойку и элемент усиления, выполненный в виде обоймы (1).

Недостатком известного технического решения является повышенный расход материалов.

Известна ферма с усиленными участками, включающая элементы усиления, выполненные в виде накладок (2).

Недостаток этой фермы состоит в повышенной сложности выполнения усиления.

Наиболее близкой к предлагаемой по технической сущности является строительная конструкция с усиленными сжатыми стержнями, включающая элементы усиления, выполненные в виде шпренгелей, и устройства для натяжения (3).

Однако для этой конструкции характерны повышенные трудозатраты и материалоемкость усиленной конструкции.

Цель изобретения — снизить трудозатраты и материалоемкость.

Поставленная цель достигается тем, что в предлагаемой ферме элементы усиления выполнены нисходящими, развитыми из плоскости фермы и скреплены с усиливаемыми стержнями жесткими распорками, причем устройства для натяжения расположены по торцам жестких распорок.

На фиг. 1 изображена предлагаемая ферма, общий вид; на фиг. 2 — разрез А — А на фиг, 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Сжатые раскосы 1 и 2 и стойки 3 усилены нисходящими раскосами 4 и 5. Они выполнены в виде двух элементов, которые развиты из плоскости фермы и расположены вне габаритов существующей решетки. Узлы крепления новых элементов не совмещены с узлами крепления усиляемой решетки.

В местах пространственного пересечения существующих раскосов 1 и 2 и стоек 8 с новыми раскосами 4 и 5 выполнены жесткие распорки б, которыми развязаны усиляемые

20 решетки в двух плоскостях: в плоскости и из плоскости фермы. Сечение и величина разноса нисходящих раскосов 4 и 5 выбраны из условия необходимого раскрепления усиляемых стержней решетки. На концах

25 жестких распорок б могут быть установлены приспособления, которыми распирают элементы новых раскосов 4 и 5. В результате этого напряжение в существующих восходящих раскосах 1 и 2 может быть

З0 уменьшено, а в новых 4 и 5 — увеличено, 644923

Формула изобретения ( г

Е

Рг. Г

Б Б 1

Фсг. 3

Составитель И. Бондарук

Техред А. Камышникова

Редактор М. Дмитриева

Корректор С. Файн

Заказ 140/30 Изд. № 110 Тираж 821 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» т. е. осуществлено их активное включение в работу.

Такое выполнение усиленной фермы позволяет снизить трудозатраты и материалоемкость при усилении.

1. Ферма, включающая усиленные сжатые стержни решетки, элементы усиления, выполненные в виде шпренгелей, и устройства для натяжения, отличающаяся тем, что, с целью снижения трудозатрат и материалоемкости, элементы усиления выполнены нисходящими, развитыми из плоскости фермы и скреплены с усиливаемыми стержнями жесткими распорками.

2. Ферма по п. 1, отличающаяся тем, что устройства для натяжения установлены по торцам жестких распорок, 1

5 Источники информации, принятые во внимание при экспертизе:

1. Якубовский Б. В. Железобетонные и бетонные конструкции. М., «Высшая школа», 1970, с. 689, рис. 394.

10 {

2. Сахновский M. A!. Уроки аварий стальных конструкций. Киев, «Будивельник», 1969, с. 114, рис. 68.

15 3. Сахновский М. M. Уроки аварий стальных конструкций. Киев, «Будивельник», 1969, с. 111, рис. 67.
