Тигель индукционной плавильной печи

Тигель индукционной плавильной печи

Иллюстрации

Показать все

Реферат

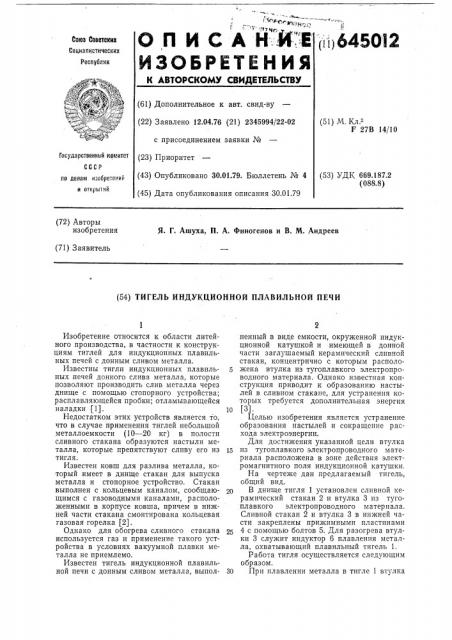

О П И С Л Н" М".а

ИЗОБРЕТЕНИЯ (!! ) 6450 1 2

Оаюз Саветаких

Сациалистическкх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 12.04.76 (21) 2345994/22-02 (51) М. Кл 2

F 27В 14/10 с присоединением заявки №

Государственный камитет (23) Приоритет (53) УДК 669.187.2 (088.8) па делам н.обре-енн!т (43) Опубликовано 30.01.79. Бюллетень № 4 н Открытий (45) Дата опубликования описания 30.01.79 (72) Авторы изобретения

Я. Г. Ашуха, П. А. Финогенов и В. М. Андреев (71) Заявитель (54) ТИГЕЛЬ ИНДУКЦИОННОЙ ПЛАВИЛЬНОИ ПЕЧИ

Изобретение относится к области литейного производства, в частности к конструкциям тиглей для индукционных плавильных печей с донным сливом металла.

Известны тигли индукционных плавильных печей донного слива металла, которые позволяют производить слив металла через днище с помощью стопорного устройства; расплавляющейся пробки; отламывающейся наладки (1).

Недостатком этих устройств является то, что в случае применения тиглей небольшой металл оем кости (10 — 20 кг) в полости сливного стакана образуются настыли металла, которые препятствуют сливу его из тигля.

Известен ковш для разлива металла, который имеет в днище стакан для выпуска металла и стопорное устройство. Стакан выполнен с кольцевым каналом, сообщающимся с газоводными каналами, расположенными в корпусе ковша, причем в нижней части стакана смонтирована кольцевая газовая горелка (2).

Однако для обогрева сливного стакана используется газ и применение такого устройства в условиях вакуумной плавки металла не приемлемо.

Известен тигель индукционной плавильной печи с донным сливом металла, выполненный в виде емкости, окруженной индукционной катушкой и имеющей в донной части заглушаемый керамический сливной стакан, концентрично с которым располо5 жена втулка из тугоплавкого электропроводного материала. Однако известная конструкция приводит к образованию настылей в сливном стакане, для устранения которых требуется дополнительная энергия (3).

Целью изобретения является устранение образования настылей и сокращение расхода электроэнергии.

Для достижения указанной цели втулка

15 из тугоплавкого электропроводного материала расположена в зоне действия электромагнитного поля индукционной катушки.

На чертеже дан предлагаемый тигель, общий вид.

В днище тигля 1 установлен сливной керамический стакан 2 и втулка 3 из тугоплавкого электропроводного материала.

Сливной стакан 2 и втулка 3 в нижней части закреплены прижимными пластинами

4 с помощью болтов 5. Для разогрева втулки 3 служит индуктор 6 плавления металла, охватывающий плавильный тигель 1.

Работа тигля осуществляется следующим о бр азом.

30 При плавлении металла в тигле 1 втулка

645012

Формула изобретения! (Составитель М. Вилкова

Редактор 3. Ходакова

Текред А. Камышникова Корректор О Данишева

Заказ 2643710 Изд. № 154 Тираж 705 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, %-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2

3 разогревается от ипдуктора G и излучением обогревает сливной стакан 2, исключая образование настылей в его внутренней полости. При этом за счет использования тигля индукционной плавильной печи донного слива металла снижается расход электроэнергии.

Тигель индукционной плавильной печи с донным сливом, выполненный в виде емкости, окруженной индукционной катушкой и имеющей в донной части заглушаемый керамический сливной стакан, концентрично с которым расположена втулка из тугоплавкого электропроводного материала, отл и ч а ющи и с я тем, что, с целью устранения образования настылей и сокращения расхода электроэнергии, втулка из ту5 гоплавкого электропроводного материала расположена в зоне действия электромагнитного поля индуктора.

Источники информации, принятые во внимание при экспертизе

10 1. Лейконд Й. С. Конструкции индукционных вакуумных электропечей и их узлов.

М.— Л., Энергетическое изд-во, 1960, с. 34.

2. Авторское свидетельство СССР № 346026, кл. В 22D 41/08, 1974, 15 3. Патент США № 3091824, кл. 22 — 85, 1963.
