Способ оценки противоизносных свойств смазывающих жидкостей

Способ оценки противоизносных свойств смазывающих жидкостей

Иллюстрации

Показать все

Реферат



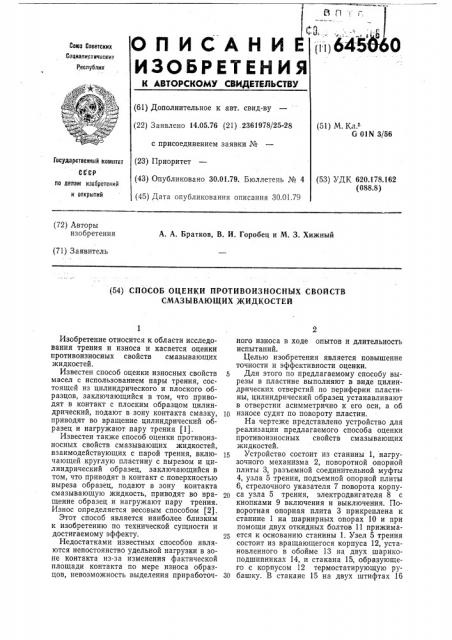

i3 р

03, ... описАние

ИЗОБЕЕтЕНИЯ

„ii645610

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 14.05.76 (21) 2361978/25-28 с присоединением заявки № (51) М.К .

G 01N 3/56

СССР ло делам изобретений и открытий (43) Опубликовано 30.01.79. Бюллетень № 4 (45) Дата опубликования описания 30.01.79 (53) УДК 620.178.162 (088.8) (72) Авторы изобретения

А. А. Братков, В. И. Горобец и М. 3. Хижный (71) Заявитель (54) СПОСОБ ОЦЕНКИ ПРОТИВОИЗНОСНЫХ СВОЙСТВ

СМАЗЫВАЮЩИХ ЖИДКОСТЕЙ

Государственный комитет (23) Приоритет

Изобретение относится к области исследования трения и износа и касается оценки противоизносных свойств смазывающих жидкостей.

Известен способ оценки износных свойств масел с использованием пары трения, состоящей из цилиндрического и плоского образцов, заключающийся в том, что приводят в контакт с плоским образцом цилиндрический, подают в зону контакта смазку, приводят во вращение цилиндрический образец и нагружают пару трения (1).

Известен также способ оценки противоизносных свойств смазывающих жидкостей, взаимодействующих с парой трения, включающей круглую пластину с вырезом и цилиндрический образец, заключающийся в том, что приводят в контакт с поверхностью выреза образец, подают в зону контакта смазывающую жидкость, приводят во вращение образец и нагружают пару трения.

Износ определяется весовым способом (2).

Этот способ является наиболее близким к изобретению по технической сущности и достигаемому эффекту.

Недостатками известных способов являются непостоянство удельной нагрузки в зоне контакта из-за изменения фактической площади контакта по мере износа образцов, невозможность выделения приработочного износа в ходе опытов и длительность испытаний.

Целью изобретения является повышение точности и эффективности оценки.

Для этого по предлагаемому способу вырезы в пластине выполняют в виде цилиндрических отверстий по периферии пластины, цилиндрический образец устанавливают в отверстии асимметрично к его оси, а об

10 износе судят по повороту пластин.

На чертеже представлено устройство для реализации предлагаемого способа оценки противоизносных свойств смазывающих жидкостей.

15 Устройство состоит из станины 1, нагрузочного механизма 2, поворотной опорной плиты 3, разъемной соединительной муфты

4, узла 5 трения, подъемной опорной плиты

6, стрелочного указателя 7 поворота корпуса узла 5 трения, электродвигателя 8 с кнопками 9 включения и выключения. Поворотная опорная плита 3 прикреплена к станине 1 на шарнирных опорах 10 и при помощи двух откидных болтов 11 прижимается к основанию станины 1. Узел 5 трения состоит из вращающегося корпуса 12, установленного в обойме 13 на двух шарикоподшипниках 14, и стакана 15, образующего с корпусом 12 термостатирующую ру30 башку. В стакане 15 на двух штифтах 16

645060

/б

Изд. № 132

Подписное

Тира>к 1089

Заказ 2707/17

НПО

Типография, пр. Сапунова, 2

3 установлено опорное кольцо 17 для укладки пластины-образца 18.

От кругового смещения в стакане пластина-образец удерживается шипами опорного кольца, а смещение ее вдоль оси стакана ограничено опорным кольцом 17 и обоймой

19. На наружной поверхности корпуса 12 имеется канавка 20 для нити нагрузочного механизма.

В верхней части стакана 15 на крышке 21 закреплена обойма 19, в которой на двух шарикоподшипниках 22 установлена направляющая втулка 23 и цилиндрический образец 24. При помощи винтов 25 крышка

21 крепится на опорном колпаке 26, закрепленном на поворотной опорной плите 3, Противоизносные свойства смазывающих жидкостей оцениваются следующим образом.

Приводят в контакт асимметрично от отверстия цилиндрический образец 24 с одним из отверстий, расположенных по периферии пластины 18, подают смазку, приводят во вращение образец 24 электродвигателем 8 через соединительную муфту 4 и нагружают пару трения с помощью нагрузочного механизма 2, а об износе пластины судят по ее повороту с корпусом 12, регистрируемому стрелочным указателем 7. Совмещение образца 24 с тем или иным цилиндрическим отверстием пластины 18 достигается за счет поворота пластины в опорном кольце 17.

Формула изобретения

Способ оценки противоизносных свойств смазывающих жидкостей, взаимодействующих с парой трения, включающей круглую пластину с вырезом и цилиндрический образец, заключающийся в том, что приводят в контакт споверхностью выреза образец,,подают в зону контакта смазывающую жидкость, приводят во вращение образец и на15 гружают пару трения, отличающийся тем, что, с целью повышения точности и эффективности оценки, вырезы в пластине выполняют в виде цилиндрических отверстий по периферии пластины, цилиндрический

20 образец устанавливают в отверстие асимметрично к его оси, а об износе судят по повороту пластины.

Источники информации, принятые во внимание при экспертизе

25 1. Методы оценки противозащитных и противоизносных свойств смазочных материалов. М., 1969, с. 75 — 78.

2. Авторское свидетельство СССР № 193780, кл. G 01N 19/02, 1966.
