Реферат



п1) 645 I 04

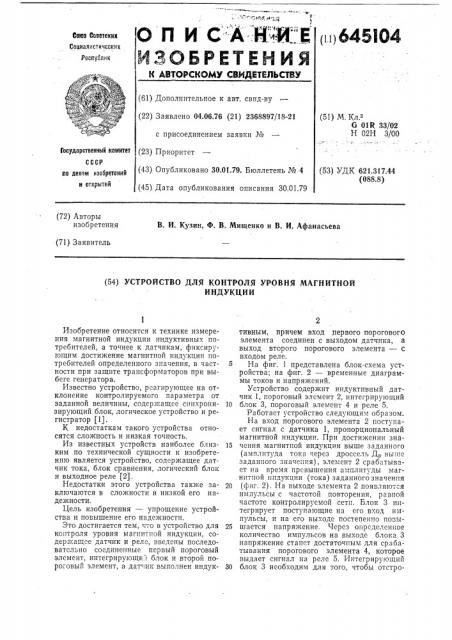

О П И С:А.Й:.".И."Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Роспуслик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.06.76 (21) 2368897/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.79. Бюллетень № 4 (45) Дата опубликования описания 30.01.79 (51) М. К, G 01R 33/02

Н 02Н 3/00

Государственный комитет (53) УДК 621.317.44 (088.8) ио делам изобретений и открытий (72) Авторы изобретения

В. И. Кузин, Ф. В. Мищенко и В. И. Афанасьева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УРОВНЯ МАГНИТНОЙ

ИНДУКЦИИ

Изобретение относится к технике измерения магнитной индукции индуктивных потребителей, а точнее к датчикам, фиксирующим достижение магнитной индукции потребителей определенного значения, в част- 5 ности при защите трансформаторов при выбеге генератора.

Известно устройство, реагирующее на отклонение контролируемого параметра от заданной величины, содержащее синхрони- Ip зирующий блок, логическое устройство и регистратор (1).

К недостаткам такого устройства относятся сложность и низкая точность.

Из известных устройств наиболее близ- 15 ким по технической сущности к изобретению является устройство, содержащее датчик тока, блок сравнения, логический блок и выходное реле (2).

Недостатки этого устройства также за- 2р ключаются в сложности и низкой его надежности.

Цель изобретения — упрощение устройства и повышение его надежности.

Это достигается тем, что в устройство для 25 контроля уровня магнитной индукции, содержа:цсе датчик и реле, введены последовательно соединенные первый пороговый элемент, интегрирующи. . блок и второй пороговый элемент, а датчик выполнен индук- 30 тивным, причем вход первого порогового элемента соединен с выходом датчика, а выход второго порогового элемента — с входом реле.

На фиг. 1 представлена блок-схема устройства; на фиг. 2 — временные диаграммы токов и напряжений.

Устройство содержит индуктивный датчик 1, пороговый элемент 2, интегрирующий блок 3, пороговый элемент 4 и реле 5.

Работает устройство следующим образом.

На вход порогового элемента 2 поступает сигнал с датчика 1, пропорциональный магнитной индукции. При достижении значения магнитной индукции выше заданного (амплитуда тока через дроссель Др вьппс заданного значения), элемент 2 срабатывает на время превышения амплитуды магнитной индукции (тока) заданного значения (фиг. 2) . Ha выходе элемента 2 появляются импульсы с частотой повторения, равной частоте контролируемой сети, Блок 3 интегрирует поступающие на его вход и лпульсы, и на его выходе постепенно позышается напряжение. Через определен "oe количество импульсов на выходе блока 3 напряжение станет достаточным для срабатывания порогового элемента 4, которое выдает сигнал на реле 5. Интегрирующий блок 3 необходим для того, чтобы отстро645104

Формула изобретения

Äãöã. 1 -гюнк

Составитель М. Клыков

Техред С. Антипенко

Редактор И. Грузова

Корректоры: О. Тюрина, А. Николаева и Л. Корогод

Заказ 2462/13 Изд. № 102 Тираж 705 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, кК-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 иться от ложного срабатывания устройстга при включении в сеть. При снижении индукции ниже уставки устройство возвращается в исходное состояние.

Изобретение позволяет упростить устройство, повысить его надежность и контролировать любой заранее заданный уровень индукции потребителей.

Устройство для контроля уровня магнитной индукции, содержащее датчик и реле, отличающееся тем, что, с целью упрощения устройства и повышения его надеж ности, в него введены последовательно соединенные первый пороговый элемент, интегрирующий блок и второй пороговый элемент, а датчик выполнен индуктивным, причем вход первого порогового элемента соединен с выходом датчика, а выход второго порогового элемента — с входом реле.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 2132716, кл. Н 02Н

3/00.

2. Патент Великобритании № 1411742, кл. Н 2К, 1973.
