Реферат

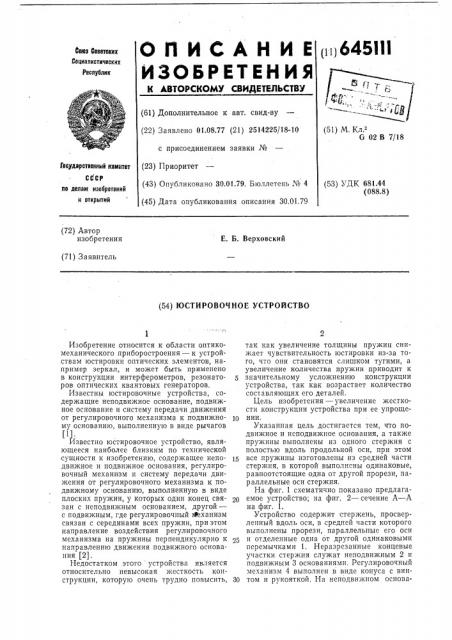

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ рi) 64511!

Союз Соеетскнх

Социалистических

Республик - -- . i Q (51) М. Кл. б 02 В 7/18 (61) Дополнительное к авт. свид-ву (22) Заявлено 01.08.77 (2 1) 2514225/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.79. Бюллетень № 4 (45) Дата опубликования описания 30.01.79

Гесудерстеенный комитет

СССР ло делам изобретений н открытий (53) УДК 681.44 (088.8) (72) Автор изобретения

Е. Б. Верховский (71) Заявитель (54) ЮСТИРОВОЧНОЕ УСТРОЙСТВО

Изобретение относится к области оптикомеханического приборостроения — к устройствам юстировки оптических элементов, например зеркал, и может быть применено в конструкции интерферометров, резонаторов оптических квантовых генераторов.

Известны юстировочные устройства, содержащие неподвижное основание, подвижное основание и систему передачи движения от регулировочного механизма к подвижно- 1р му основанию, выполненную в виде рычагов (11.

Известно юстировочное устройство, являющееся наиболее близким по технической сущности к изобретению, содержащее непо- 15 движное и подвижное основания, регулировочный механизм и систему передачи движения от регулировочного механизма к подвижному основанию, выполненную в виде плоских пружин, у которых один конец связан с неподвижным основанием, другой— с подвижным, где регулировочный иреханизм связан с серединами всех пружин, при этом направление воздействия регулировочного механизма на пружины перпендикулярно к направлению движения подвижного основания (2).

Недостатком этого устройства является относительно невысокая жесткость конструкции, которую очень трудно повысить, ЗО так как увеличение толщины пружин снижает чувствительность юстировки из-за того, что они становятся слишком тугими, а увеличение количества пружин приводит к значительному усложнению конструкции устройства, так как возрастает количество составляющих его деталей.

Цель изобретения — увеличение жесткости конструкции устройства при ее упрощении.

Указанная цель достигается тем, что подвижное и нсподвижное основания, а также пружины выполнены из одного стержня с полостью вдоль продольной оси, при этом все пружины изготовлены из средней части стержня, в которой выполнсны одинаковые, равноотстоящие одна от другой прорези, параллельные оси стержня.

На фиг. 1 схематично показано предлагаемое устройство; на фиг. 2 в сечение А — А на фиг. 1.

Устройство содержит:стержень, просверленный вдоль оси, в средней части которого выполнены прорези, параллельные его оси и отделенные одна от другой одинаковыми перемычками 1, Неразрезанные концевые участки стержня служат неподвижным 2 и подвижным 3 основаниями. Регулировочный механизм 4 выполнен в виде конуса с винтом и рукояткой. На неподвижном основа64511!

Риг.2 фигЛ

I-ЕПО

Изд. № 144 Тираж 590

Заказ 2бзб/15

Подписное

Типография, пр. Сапунова, 2

3 нпи 2 имеется участок с резьбой для винта регулировочного механизма 4. На серединах перемычек 1 выполнены выступы, которых касается коническая часть регулировочного меха н изм а 4. 5

При эксплуатации устройства в составе какого-либо прибора неподвижное основание 2 следует связать с корпусом этого прибора, а подвижное основание 3 — с юстируемым элементом. I0

Устройство работает следующим образом.

Конус регулировочного механизма 4 при своем осевом перемещении выгибает перемычки 1, придавая средней части стержня бочкообразную форму, за счет чего меняет- 15 ся осевая длина стержня, т. е. изменяется расстояние между неподвижным 2 и подвижным 3 основаниями. Выгибание перемычек 1 производят только в пределах их упругой деформации. 20

Увеличение жесткости конструкции устройства по сравнению с известным обеспечивается за счет увеличения числа пружин, соединяющих неподвижное и подвижное основание. В устройстве, показанном на фиг, 1, 25 этими пружинами являются перемычки 1.

Предлагаемое устройство имеет более простую конструкцию, так как состоит всего из двух деталей: стержня с прорезями и регулировочного механизма в виде винта с конической поверхностью.

Точная юстировка с помощью предложенного устройства осуществляется в небольших пределах порядка 0,01 мм, поэтому для проведения предварительной грубой юсти- З5 ровки в более широких пределах можно нарезать м икр ометрическую резьбу, на наружной поверхности неподвижного основания и с помощью этой резьбы, перемещать все устройство как целое относительно корпуса прибора, в состав которого это устройство входит.

Формула изобретения

Юстировочное устройство, содержащее неподвижное и подвижное основания, регулировочный механизм и систему передачи движения от регулировочного механизма к подвижному основанию, выполненную в виде плоских пружин, у которых один конец связан с неподвижным основанием, другой — с подвижным, где регулировочный механизм связан с серединами всех пружин, при этом направление воздействия регулировочного механизма на пружины перпендикулярно к направлению движения подвижного основания, о тл и ч а ю щ е е с я тем, что, с целью увеличения жесткости конструкции устройства при се упрощении, подвижное и неподвижное основания, а также пружины выполнены из одного стержня с полостью вдоль продольной оси, при этом все пружины изготовлены из средней части стержня, в которой выполнены одинаковые, равноотстоящие одна от другой прорези, параллельные оси стержня.

Источники информации, принятые во внимание при экспертизе

1. Патент CILIA Лга 3400596, кл. 74 — 89.15, опу.блик. 1968.

2. Авторское свидетельство СССР № 538316, кл, G 02 В 7/00, 1976.
