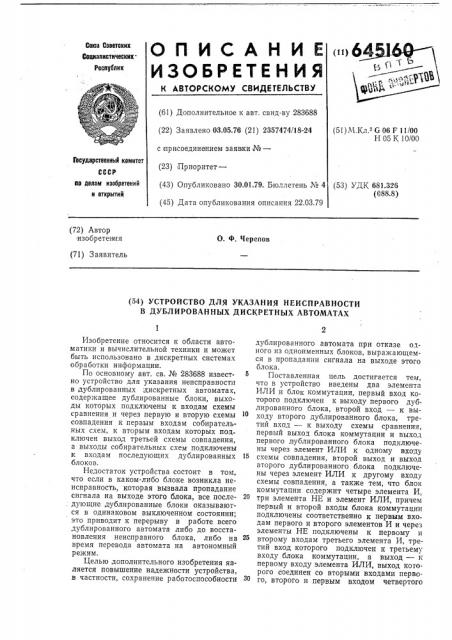

ОПИСАНИЕ<>

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических.

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 283688 (22) Заявлено 03.05.76 (21) 2357474/18-24 с присоединением заявки №вЂ” (23) Приоритет— (51) М.Кл. 6 06 Г 11/00

Н 05 К 1О 00

Государственный комитет по делам изобретений и открытий (43) Опубликовано 30.01.79. Бюллетень ¹ 4 (53) УДК, 681.326 (088.8) (45) Дата опубликования описания 22.03.79 (72) Автор изобретения

О. Ф. Черепов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКАЗАНИЯ НЕИСПРАВНОСТИ

В ДУБЛИРОВАННЫХ ДИСКРЕТНЫХ АВТОМАТАХ

Изобретение относится к области автоматики и вычислительной техники и может быть использовано в дискретных системах обработки информации.

По основному авт. св. № 283688 известно устройство для указания неисправности в дублированных, дискретных автоматах, содержащее дублированные блоки, выходы которых подключены к входам схемы сравнения и через первую и вторую схемы совпадения к первым входам собирательных схем, к вторым входам которых под ключен выход третьей схемы совпадения, а выходы собирательных схем подключены к входам последующих дублированных блоков.

Недостаток устройства состоит в том, что если в каком-либо блоке возникла неисправность, которая вызвала пропадание сигнала на выходе этого блока, все после, дующие дублированные блоки оказываются в одинаковом выключенном состоянии; это приводит к перерыву в работе всего дублированного автомата либо до восстановления неисправного блока, либо на время перевода автомата на автономный режим.

Целью дополнительного изобретения является повышение надежности устройства, в частности, сохранение работоспособности дублированного автомата при отказе одного из одноименных блоков, выражающемся в пропадании сигнала на выходе этого блока.

Поставленная цель достигается тем, что в устройство введены два элемента

ИЛИ и блок коммутации, первый вход которого подключен к выходу первого дублированного блока, второй вход — к выходу второго дублированного блока, третий вход — к выходу схемы сравнения, первый выход блока коммутации и выход первого дублированного блока подключе ны через элемент ИЛИ к одному входу

15 схемы совпадения, второй выход и выход второго дублированного блока подключены через элемент ИЛИ к другому входv схемы совпадения, а также тем, что блок коммутации содержит четыре элемента И, три элемента НЕ и элемент ИЛИ, причем первый и второй входы блока коммутации подключены соответственно к первым входам первого и второго элементов И и через элементы НЕ подключены к первому и второму входам третьего элемента И, третий вход которого подключен к третьему входу блока коммутации, а выход — и первому входу элемента ИЛИ, выход которого соединен со вторыми входами перво30 го, второго и первым входом четвертого

645160 элементов И, а второй вход — с выходом четвертого элемента И, второй вход которого через элемент НЕ соединен с четвертым входом блока коммутации.

На фиг. 1 приведена схема устройства для указания неисправности в дублированных дискретных автоматах.

На фиг. 2 представлен конкретный вариант реализации блока коммутации.

Устройство на фиг. 1 содержит первые и вторые дублированные блоки 1 — 4, первую и вторую схемы 5 и 6 сравнения, схемы 7 — 12 совпадения, элементы ИЛИ

18 — 20, блоки 21, 22 коммутации, первый второй, третий и четвертый входы 28 — 26 блока коммутации, первый и второй выходы 27, 28 блока коммутации.

Блок коммутации на фиг. 2 содержит первый, второй, третий и четвертый элементы .И 29 — 82, элементы НЕ 88 — 85, элемент ИЛИ 86.

Входы 26 блока коммутации подключепы к шине «Сброс».

Устройство работает следующим образом.

При совместной синхронной работе дискретных автоматов (т. е. при поступле нии на схемы совпадения 11, 12 и т. д. сигнала разрешения совместной работы, а на схемы совпадения 7, 8 и 9, 10 и т. д. сигнала запрещения автономной работы) выходные сигналы каждой пары одноименных блоков I, 2 и 8, 4 сравниваются в схемах сравнения 5 и 6, а также поступают на блокц коммутации 21 и 22. При отсутствии неисправностей в дублированном автомате сигналы на выходах схем 5, 6 и блоков 21, 22 и т. д. отсутствуют.

При отказе какого-либо блока, например, блока 1, выражающемся в появлении на выходе этого блока постоянного сигнала ложной «единицы», схема сравнения 5 выдает сигнал неисправности, при этом состояния выходов схемы 21 не изменятся. Так как на выходе элемента ИЛИ 17 устанавливается в этом случае постоянный единичный сигнал, состояние выхода схемы ll будет соответствовать состоянию выхода элемента ИЛИ 18, а, следовательно — состоянию выхода исправного блока 2. Очевидно, при этом все последующие блоки 8, 4 и т. д. будут нормально функционировать, в соответствии с выходными сигналами исправного блока 2. Следовательно, в рассмотренном случае устройство регистрирует неисправный блок при сохранении работоспособности дублированного автомата в целом. Аналогично работает устройство при отказе «ложная единица» любого.другого блока дублированного автомата.

Если произойдет отказ «ложный ноль» какого-либо блока, например, блока 1, выражающийся в пропадании сигнала на выходе этого блока, схема сравнения 5

25 зо

GO

65 выдает сигнал неисправности. Факт пропадания сигнала на выходе блока 1 и появления сигнала на выходе схемы 5 регистрируется блоком 21, при этом на выходе

27 блока 21, подключенном к элементу

ИЛИ 17, появляется сигнал, повторяющий сигнал на выходе элемента ИЛИ 18, а сл.довательно, сигнал на выходе схемы совпадения 11 будет повторять выходной сигнал исправного блока 2. Таким образом, и в этом случае будет обеспечиваться указание неисправности с точностью,до дуолированного блока при сохранении работоспособности дублированного автомата в целом. Аналогично работает устройство при отказе «ложный ноль» любого другого олока дублированного автомата.

При автономной работе (т. е. при поступлении на схемы 7, 8 и 9, 10 и т. д. сигналов разрешения автономной работы, а на схемы 11 и 12 и т. д. сигнала запрещения совместной р а боты) связь между блоками в каждом автомате осуществляется через цепи из последовательно соединенных схем 7 (8), 18 (14), 9 (10), 15 (16) ит. д.

Блок 21 коммутации, изображенный на фиг. 2, работает следующим образом.

Если дублированный автомат исправен, на третьем входе 25 блока 21 коммутации сигнал отсутствует, а следовательно, отсутствуют сигналы на обоих выходах блока

21, так как перед началом работы подается сигнал «сброс» по входу 26.

Если на выходе какого-либо из блоков

1 — 4 отказ «ложная единица» на соответствующий вход, например 28, блока 21 поступает постоянный единичный сигнал с выхода отказавшего блока. Следовательно, на выходе элемента НЕ 84 установится нуль, т. е. и в этом случае состояния выходов блока 21 будут нулевыми.

Если на выходе какого-либо блока 1 вЂ, подключенного, например к первому входу

28 блока 21, отказ «ложный ноль», на выходе элемента НЕ 84 установится единица.

Со схемы 5 сравнения на третий вход 25 блока 21 поступает единичный сигнал (указывающий на неисправность в одном из одноименных блоков дублированного автомата), Следовательно, при очередном нулевом выходном сигнале исправного блока, подключенного ко второму входу 24 блока 21, на выходе элемента НЕ 85 появится единица; соответственно и на выходах элементов И 81 и ИЛИ 86 также появится единичный сигнал, который зафиксируется через обратную связь из элементов И 82 и ИЛИ 86. С этого момента с выхода элемента ИЛИ 86 будет поступать постоянный единичный сигнал на входы элементов И 80 и 29. Сле1довательно, выходной сигнал элемента И 80 (т. е. сигнал на первом выходе 27 блока 21), подключенного одним из входов ко второму вхо645160 ду 24 блока 21 (т. е. в нашем случае— к выходу исправного блока), будет соответствовать выходному сигналу исправного блока 2.

Точно так же, при отказе «ложный 5 ноль» блока 2, подключенного ко второму входу 24 блока 21, на втором выходе 28 блока 21 появится сигнал, который будет повторять выходной сигнал исправного блока, подключенного к первому входу 28 блока 21.

Использование данного изобретения обеспечивает указание неисправности в дублированных дискретных автоматах с точностью до дублированного блока прп любых отказах (как в единицу, так и в ноль) с сохранением работоспособности дублированного автомата; при этом замена неисправного блока может осуществляться без перерыва в работе дублированного автомата, а технико-экономический эффект заключается в снижении простоев на ремонт дублированного автомата.

Формула изобретения

1. Устройство для указания неисправности в дублированных дискретных автоматах по авт. св. № 283688, отличающее с я тем, что, с целью повышения надежности устройства, в него введены два эле- Зо мента ИЛИ и блок коммутации, первый вход которого подключен к выходу первого дублированного блока, второй вход— к выходу второго дублированного блока, третий вход — к выходу схемы сравнения, первый выход блока коммутации и выход первого, дублированного блока подключены через элемент ИЛИ к одному входу схемы совпадения, второй выход и выход второго дублированного блока подключены через элемент ИЛИ к другому входу схемы совпадения.

2. Устройство по п, 1, отличающееся тем, что блок коммутации содержит четыре элемента И, три элемента НЕ и элемент ИЛИ, причем первый и второй входы блока коммутации подключены соответсгвенно к первым входам первого и второго элементов И и через элементы НЕ подключены к первому и второму входам третьего элемента И, третий вход которого подключен к третьему входу блока коммутации, а выход — к первому входу элемента

ИЛИ, выход которого соединен со вторыми входами первого, второго и первым входом четвертого элементов И, а второй вход — с выходом четвертого элемента И, второй вход которого через элемент HE соединен с четвертым входом блока коммутации.

645160

Сигнап разрешения 1зап

Сигнал заирещенип (разрешения) абтонаннай рабаты

Ри2. >

Риг. 2
