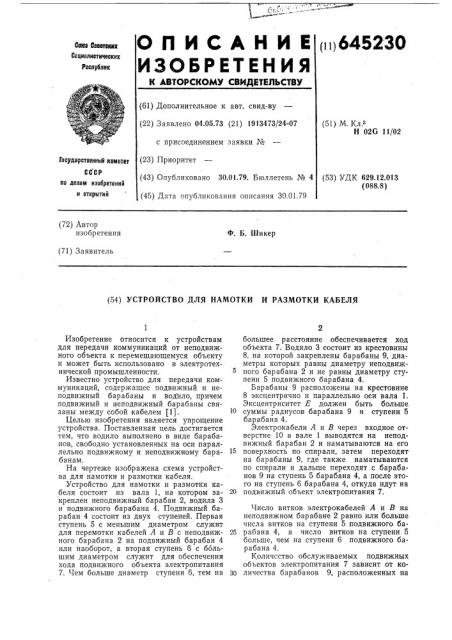

О П И С А Н И Е (1 1164523О

ИЗОБРЕТЕНИЯ

Сама Саветокик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.05.73 (21) 1913473/24-07 с присоединением заявки № (23) Приоритет (51) М. Кл в

Н 02G 11/02

Гасударственный комитат

СС СР (43) Опубликовано 30.01.79. Бюллетень № 4 (53) УДК 629,12.013 (088.8) па делам изобретений и открытий (45) Дата опубликования описания 30.01.79 (72) Автор изобретения

Ф. Б. Шикер (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАМОТКИ И РАЗМОТКИ КАБЕЛЯ

Изобретение относится к устройствам для передачи коммуникаций от неподвижного объекта к перемещающемуся объекту и может быть использовано в электротехнической промышленности.

Известно устройство для передачи коммуникаций, содержащее подвижный и неподвижный барабаны и водило, причем подвижный и неподвижный барабаны связаны между собой кабелем (1).

Целью изобретения является упрощение устройства. Поставленная цель достигается тем, что водило выполнено в виде барабанов, свободно установленных на оси параллельно подвижному и неподвижному барабанам.

На чертеже изображена схема устройства для намотки и размотки кабеля.

Устройство для намотки и размотки кабеля состоит из вала 1, на котором за- 20 креплен неподвижный барабан 2, водила 3 и подвижного барабана 4. Подвижный барабан 4 состоит из двух ступеней. Первая ступень 5 с меньшим диаметром служит для перемотки кабелей А и В с неподвиж- 25 ного барабана 2 на подвижный барабан 4 или наоборот, а вторая ступень 6 с ббльшим диаметром служит для обеспечения хода подвижного об.ьекта электропитания

7. Чем больше диаметр ступени 6, тем на З0

2 большее расстояние обеспечивается ход объекта 7. Водило 3 состоит из крестовины

8, на которой закреплены барабаны 9, диаметры которых равны диаметру неподвижного барабана 2 и не равны диаметру ступени 5 подвижного барабана 4.

Барабаны 9 расположены на крестовине

8 эксцентрично и параллельно оси вала 1.

Эксцентриситет Е должен быть больше суммы радиусов барабана 9 и ступени 5 барабана 4.

Электрокабели А и В через входное отверстие 10 в вале 1 выводятся на неподвижный барабан 2 и наматываются на его поверхность по спирали, затем переходят на барабаны 9, где также наматываются по спирали и дальше переходят с барабанов 9 на ступень 5 барабана 4, а после этого на ступень 6 барабана 4, откуда идут на подвижный объект электропитания 7.

Число витков электрокабелей А и В на неподвижном барабане 2 равно или больше числа витков на ступени 5 подвижного барабана 4, а число витков на ступени 5 больше, чем на ступени 6 подвижного барабана 4.

Количество обслуживаемых подвижных объектов электропитания 7 зависит от количества барабанов 9, расположенных на

645230

Составитель Н. Кухарева

Техред А. Камышникова

Редактор В, Лезятов

Корректор А, Степанова

Заказ 2644/3 Изд. М 145 Тираж 865 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова. 2

3 круговой орбите вокруг оси вала 1 с радиусом, равным эксцентриситету К.

Устройство для намотки и размотки работает следующим образом.

Водило 3, совершая движение по часовой стрелке, вращает барабаны 9 по круговой орбите вокруг неподвижного барабана 2 и ступени 5 подвижного барабана 4, сматывая со ступени 5 кабели А и В и наматывая их на неподвижный барабан 2, сохраняя неизменным число витков электрокабелей А и В на барабанах 9.

Вращающийся барабан 4 в это время совершает движение против часовой стрелки, и объект электропитания 7 приближается к барабану 4. При изменении направления вращения водила 3 барабан 4 также изменяет свое вращение, объект электропитания 7 удаляется от барабана 4, а .электрокабели А и В сматываются с барабана 2 и наматываются на ступень 5 барабана 4.

Вследствие неравенства диаметров барабана 9 и ступени 5 подвижного барабана 4 создается неравенство длин сматываемого и наматываемого электрокабелей, поэтому подвижный барабан 4 автоматически повертывается на угол, соответствующий невыбранной длине электрокабеля, что обеспечивает натянутое состояние электрокабеля между барабанами 2, 9, 4, вследствие чего исключается переплетение витков и выход из строя электрокабелей.

В зависимости от соотношения величин диаметров барабана 9 и ступени 5 барабана 4 движения крестовины 8 и барабана 4

10 могут иметь не только разное, но и одно направление.

Формула изобретения

Устройство для намотки и размотки ка15 беля, содержащее подвижный и неподвижный барабаны и водило, причем подвижный и неподвижный барабаны связаны между собой кабелем, отличающееся тем, что, с целью упрощения конструкции

20 устройства, водило выполнено в виде барабанов, свободно установленных на оси параллельно подвижному и неподвижному барабанам, Источники информации, 25 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Мз 369042, кл. Н 02G 11/02, 1970.
