Стул с вращающимся сиденьем
Иллюстрации
Реферат

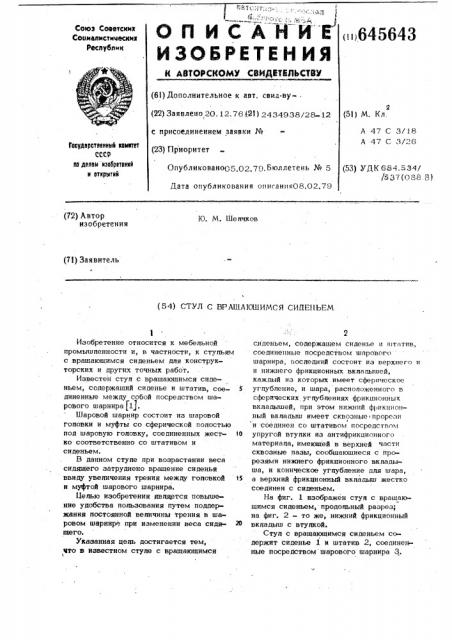

С А Н -И" -Е
ОП И
ИЗОБРЕТЕН ИЯ
Союз Советсинтг
Соииалистическиз
Республик »>645643 (6!) Дополнительное к авт. свид-ву(22) Заявлено 20. 12. 78 (21) 2434938/28-12 (51) М. Кл, с присоединением заявки № (23) Приоритет
А 47 С 3/18
А 47 С 3/26
Гоеудерстееииый комитет
СССР оо делей иеооретеиий и открытий
Опубликовано05 02.7Q.Бюллетень № 5
Дата опубликования ог1исания08,02.79 (72) Автор изобретения
Ю. M. Шепчков (71) Заявитель
{54) СТУЛ C ВРАШАЮШИМСЯ СИДЕИЬЕМ сиденьем, содержащем сиденье и г»тат»в, соедине»ные посредством шарового шарнира, последний состоит из верхнего « и нижнего фрикционных вкпадышей, каждый из которых имеет сферическое уг пубпение, и шара, распопоже»ного в сферических угпубпениях фр«кц»онных вкпадышей, при этом нижний ф >икц«о»ный вкпадьгш имеет сквозные прорези
1 и соединен с0 штативом посредстггом упругой втулки из антифрикцио»ного материапа, имеющей в верхней части сквозные пазы, сообщающиеся с прорезями нижнего фрикционного вкладыша, и коническое угпубпение дпя шара, а верхний фрикционный вкладыш жестко соединен с сиденьем.
На фиг. 1 изображен ступ с вращающимся сиденьем, продопьный разрез; на фиг. 2 — то же, нижний фрикционньгй вкпадьгш с втулкой.
Стул с вращающимся сиденьем содержит сиденье 1 и штатив 2, соединенные посредством шарового шарнира 3.
Изобретение относится к мебельной промышпенности и, в частности, к ступьям с вращающимся сиденьем дпя конструкторских и других точных работ.
Известен ступ с вращающимся сиденьем, содержащий сиденье и штатив, сое 5 диненные между собой посредством шарового шарнира (13.
Шаровой шарнир состоит из шаровой головки и муфты со сферической полостью под шаровую головку, соединенных жест- г0 ко соответственно со штативом и сиденьем.
В данном стуле при возрастании веса сидящего затруднено вращение сиденья ввиду увепичения трения между гоповкой t5 и муфтой шарового шарнира.
0епью изобретения явпягется повышение удобства пользования путем поддержания постоянной вепичины трения в шаровом шарнире при изменении веса сидя- 20 щего, Указанная цепь достигается тем, что в известном ступе с вращающимся (53) УДК 634,534/
/537{088 9) 645643 шарнире при увеличении веса сидящего и вращении сиденья практически не изменяется, что и обеспечивает приложение почти постоянного усилия дпя
5 вращения сиденья при изменении веса сидящего.
При снятии нагрузки с сиденья шар под действием упругих сип втулки возвращается в первоначапьное положе0 ние.
Шаровой шарнир состоит иэ верхнего 4 и нижнего 5 фрикционных вкладышей (например, иэ феррадо), каждый из которых имеет сферическое угпубпение 6, и шара 7, распопоженного в сферических угпубпениях фрикционных вкладышей. Нижний фрикционный вкладыш
5 имеет сквозные прорези 8 и соединен со штативом 2. Это соединение выполнено посредством втупки 9 иэ антифрикционного материала (например, бронзы), имеющей в верхней части сквозные пазы
10, сообщающиеся с прорезями 8 нижнего фрикционного вкпадыша, и коническое углубление 11 ark шара, Верхний фрикционный вкпадыш 4 жестко соединен . с сиденьем.
Постоянная вепичина трения в шаровом шарнире 3 при изменении веса сидящего поддерживается следующим образом.
При мапом весе сидящего шар 7 расположен в сферическом угпубпении 6 нижнего фрикционного вкладыша 5 и образует с ним при вращении сиденья
25 трущуюся пару с бопьшим коэффициентом трения, Однако, ввиду мапого давления шара на нижний фрикционный вкпадыш, трение в шаровом шарнире при вращении сиденья невеьико, что обеспе30 чивает приложение небопьшого усипия дпя вращения нагруженного сиденья.
При увеличении веса сидящего давление шара на нижний фрикционный вкпадыш и соединенную с ним втулку 9 из
35 антифрикционного материапа возрастает.
Втулка деформируется, шар распопагает ся в ее коническом угпублении 11 и образует с ней при вращении сиденья трущуюся пару с мапым коэффициентом трения. Поэтому трение в шаровом
Формупа изобретения
Ступ с вращающимся сиденьем, со-. держащий сиденье и штатив, соединенные между собой посредством шарового шарнира, отпичаюшийся тем, что, с целью повышения удобства попьэования путем поддерживания постоянной величины трения в шаровом шарнире при изменении веса сидящего, шаровой шарнир состоит из верхнего и нижнего фрикционных вкладышей, каждый из которых имеет сферическое угпубпение, и шара, распопоженного в сферических угпубпениях фрикционных вкпадышей, при этом нижний фрикционный вкпадыш имеет сквозные прорези и соединен со штативом посредством упругой втулки из антифрикционного материапа, имеющей в верхней части сквозные пазы, сообщающиеся с прорезями нижнего фрикционного вкпадыша, и коническое углубление дпя шара, а верхний фрикционный вкладыш жестко соединен с сиденьем.
Источники информации, принятые во .внимание при экспертизе
1. Патент СССР %2782, кп. А47 С.З/26, 1926.
645643
Фиг. 2
