Способ автоматического регулирования процесса противоточной экстракции

Способ автоматического регулирования процесса противоточной экстракции

Иллюстрации

Показать все

Реферат

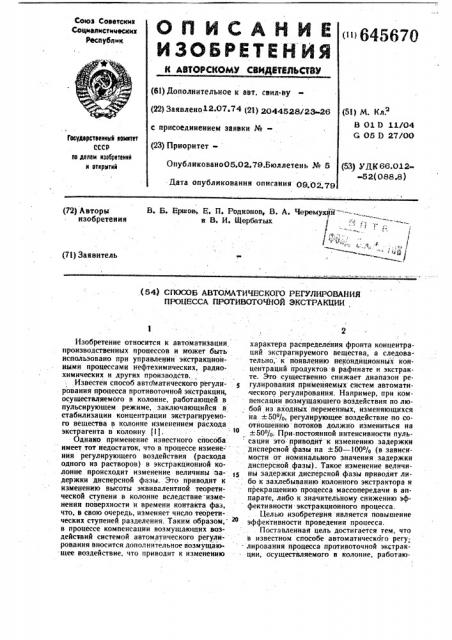

О П И С А Н И Е (1ц ф51 70

ИЗОБРЕТЕНИЯ

Союз Советскых

Соцыалысты меси их

Респубпмк

{61) Дополнительное к авт. свид ву (22} Заявлено12 07 74 (21} 2044528/2326 (5l} М. Кл.

В 01 0 11/04

С, 08 0 27/00 с присоединением заявки №(23) Приоритет -

Гвсудввственнв и квинтет ссср вв делам нзобретеннй н вткрытнй

Опубликовано05.02.79.Бюллетень № 5 (53) УДК66.012-62(оае.в) Дата опубликования описания 09.027e

В. Б. Ершов; Е. й. Родионов, В. А. Черемухяй"-=-.. и В. И. Щербатых

1"l ;, „,, э 1 (72) Авторы изобретения (71} Заявитель (54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

APOUECCA ПРОТИВОТОЧНОЙ ЭКСТРАКЫИИ, Изобретение относится к автоматизации производственных процессов и может быть использовано при управлении экстракционными процессами нефтехимических, радиохимических и других производств.

Известен способ автоматического регулирования процесса противоточной экстракции, осуществляемого в колонне, работающей в пульсирующем режиме, заключающийся в стабилизации концентрации экстрагируемого вещества в колонне изменением расхода экстрагента в колонну (1).

Однако применение известного сйособа имеет тот недостаток, что в процессе измене- ния регулирующего воздействия (расхода одного нз растворов) в экстракционной колонне происходит изменение величины задержки дисперсной фазы. Это приводит к изменению высоты эквивалентной теоретической ступени в колонне вследствие.изменения поверхности и времени контакта фаз, что, в свою очередь, изменяет число теоретических ступеней разделения. Таким образом, в процессе компенсации возмущающих воздейсевий системой автоматического регулирования вносится дополнительное возмущающее воздействие, что приводит к изменению характера распределения фронта концентраций экстрагируемого вещества, а следовательно, к появлению некондйционных концентраций продуктов s рафинате и экстракте. Это существенно снижает диапазон регулирования применяемых систем автоматического регулирования. Например, при компенсации возмущающего воздействия по любой из входных переменных, изменяющихся на +50%, регулирующее воздействие по соотношению потоков должно измениться на

<-50%. При*постоянной интенсивности пульсации это приводит к изменению задержки дисперсной фазы íà 50 — 100% (в зависимости от номинального значения задержки дисперсной фазы). Такое изменение величины задержки дисперсной фазы приводит либо к захлебыванию колонного экстрактора и прекращению процесса массопередачи в аппарате, либо к значительному снижению эффективности экстракционного процесса. . Целью изобретения является повышение эффективности проведения процесса.

Поставленная цель достигается тем, что в известном способе автоматического регулирования процесса противоточной экстракции, осуществляемого в колонне, работаю6456

Формула изобретения,3 щей в пульсирующем режиме, заключающемся в стабилизации коицентраци г экстрагиpyeMoIa âåùåñòâà в колонне изменением расхода экстра ента в колонну, дополнительно стабилизируют величину задержки дисперс ной фазы в колонне воздействием на амплитуду пульсаций жидкости в колонне.

На чертеже дана схема осуществления способа автоматического регулирования процесса противоточной экстракцип.

8 колонне 1 с помощью датчика 2 измеряют концентрацию экстрагируемого вешест- <О ва и регулируют ее величину с помощью регулятора 3, воздействуя. через исполнительный механизм 4 на регулирующий орган 5, расположенный иа линии подачи экстрагепта.в колонну 1.

Задержку дисперсной фазы определяют, например, по величине перепада давления в колонне 1, измеряемой с помощью датчика 6.

Сйгнал с датчика 6 поступает через регулятор 7 H исполнительныя механи3м 8 Н3 регулирующий орган 9.: 2о

Изменение регулирующего воздействия на регулирующий орган 9 приводит к изме-. нению амйлитуды пульсаций жидкости в пульсаторе 10 и, соответственно, в колонне 1, Это происходит за счет того, что амплитуда пульсаций в пульсаторе 10 зависит от величийы гидравлического сопротивления в линии к источнику пульсации (на чертеже не показан), на которой установлен регу лирующий орган 9.

В результате того,. что изменение ампли- ЗЕ туды пульсаций в пульсационной камере 11 приводит к. изменению амплитуды колебаний (интенсивности) пульсации в колонне 1, вос70

4 станавливаегся номинальное значение задержки днсперсиой фазы в колонне i, и, таким образом, число экстракцнонных ступеней разделения остается постоянным, Использование предлагаемого способа при диапазоне изменения регулирующего воздействия на амплитуду пульсаций жидкости, равным, например, 600 — !400 мм/мни дает

II03Mo®HocTb, бе3 появления захлебывания в колонне 1, изменить соотиошенйе потоков на

+-100% от номинального значения. Расширение диапазона регулирования фронта распределения концентраций экстра гируемого компонента позволяет повысить эффективность экстракционного процесса, Способ автоматического регулирования процесса противоточной экстракцни, осуществляемого в колонне, работающей в пульсирующем режиме, заключающийся в стабилизации концентрации экстрагируемого вещества в колонне изменением расхода экстрагента is колонну, отличающийся тем, что, с целью повышения эффективности проведения процесса, стабилизируют величину задержки дисперсной фазы в колоние воздействием на амплитуду пульсаций жидкости в колонне.

Источники информации, принятые во внимание при экспертизе

1, Балашов А. А. и др. Схемы и средства автоматизации, радиохимических производств

М. Госатомиздат, 1963, с. 84.
