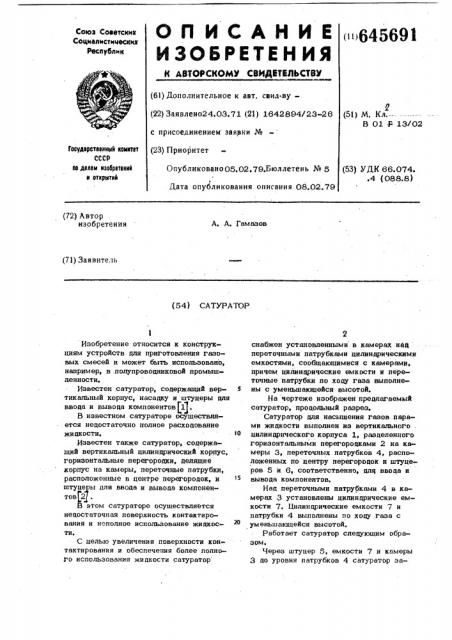

Q Il N C A H И E »645691

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ

Союз Соаетскмх

Соцмалмстнцесиих

Республнк (6l) Дополнительное к авт. свил-.ву— (22) Заявлено24.03.71 (21) 1642894/23-26 с присоединением заявки № (23) Приоритет

Опубликовано05.02,79.Бюллетень № 5

У (51) М. Кл,-В 01 Р 13/02

Государотванный комитат

СССР оо делам изобратаний н открытий (53) УДК 66.074..4 (088.8) Дата опубликования описания 08.02.79 (72) Автор изобретения

А. А. Гамазов (71) Заявитель (54) САТУРА ТОР

Изобретение относится к конструкциям устройств для приготовления газовых смесей и может быть использовано, например, в полупроводниковой промышленности.

Известен сатуратор, содержащий вер- 5 тикальный корпус, насадку и штуцеры для ввода и вывода компонентов 1 .

В известном сатураторе осуществля.ется недостаточно полное расходование жн цк ости.

Известен также сатуратор, содержащий вертикальный цилиндрический корпус, горизонтальные перегородки, делящие корпус на камеры, переточные патрубки, расположенные в центре перегородок, и штуцеры для ввода и вывода компонентов 2 .

В этом сатураторе осуществляется недостаточная поверхность контактирования и неполное использование жидкости.

С целью увеличения поверхности контактирования и обеспечения более полного использования жидкости сатуратор

2 снабжен установленными в камерах над переточными патрубками цилиндрическими емкостями, сообщающимися с камерами, причем цилиндрические емкости и переточные патрубки по ходу газа выполнены с уменьшающейся высотой.

На чертеже изображен предлагаемый сатуратор, продольный разрез.

Сатуратор для насыщения газов пара» ми жидкости выполнен из вертикального . цилиндрического корпуса 1, разделенного горизонтальными перегородками 2 на камеры 3, переточных патрубков 4, расположенных по центру перегородок и штуцеров 5 и 6, соответственно, для ввоца и вывода компонентов.

Нац переточными патрубками 4 в камерах 3 установлены цилиндрические емкости 7. Цилинцрические емкости 7 и патрубки 4 выполнены по хоцу газа с уменьшающейся высотой.

Работает сатуратор следующим образом.

Через штуцер 5, емкости 7 и камеры

3 до уровня патрубков 4 сатуратор за645691

Составитель А, Тарасов

Редактор Л. Курасова Техред Л, Алферова Корректор Л. Василина

Заказ 11/4 Тираж 876 . Подписное

ILHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035; Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 полняется жидкостью. Далее через этот штуцер подается гаэ, который, проходя над поверхностью жидкости, насыщается ее парами и отводится через штуцер 6.

При работе сатуратора первые по хоцу движения газового потока сосуды имеют увеличенный обьем, так как здесь расход жидкости будет наибольшим. ОбъеMbI последующих сосудов последовательно уменьшаются, что обеспечивает неиз- 10 менность площади поверхности взаимодействия жидкостй с газом вплоть до полйого расходования жидкости. Форма сосудов и их расположение обеспечивают минимальный обьем сатуратора и мак- 15 симальную поверхность взаимодействия жидкости с газом.

Кроме того, поток газа непосредствен-, но направляется на поверхность жидкости, что увеличивает контакт и усиливает

20 взаимодействие. формула изобретения

1. Сатуратор для насыщения газов павами жидкости, содержащий вертикальный цилиндрический корпус, горизонтальные перегородки делящие корпус на камеры, переточные патрубки, расположенные в центре перегородок, и штуцеры для ввода и вывода компонентов, о т .Ф ь л и ч а ю шийся тем, что, целью увеличения поверхности контактирования, он снабжен установленными в камерах над переточными патрубками цилиндрическими емкостями, сообщающимися с камерами.

2. Сатуратор по и. 1, о т л и ч а юшийся тем, что, с целью более полного использования жидкости, цилиндри» ческие емкости и переточные патрубки по ходу газа выполнены с уменьшающейся высотой.

Источники информации, принятые во внимание при экспертизе

1. Малая Советская Энциклопедия.

М., Советская Энциклопедия, 1960, с. 214, т. 8.

2. Патент ФРГ ?Ь 1008710, кл 12 а„.

5, 23.05.57.
