Реферат

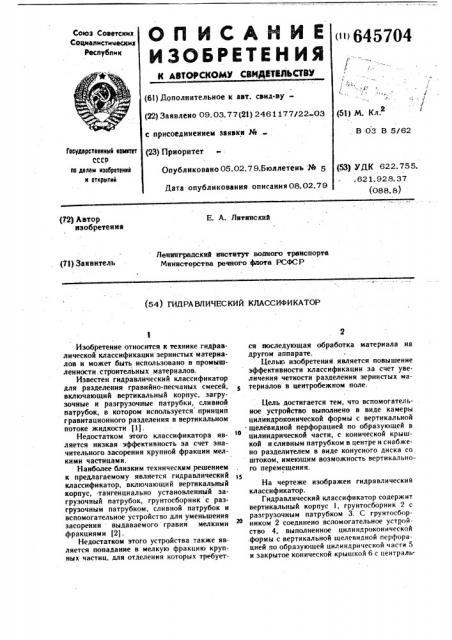

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДИТВЛЬСТВУ

Союз Советских

Социалистических

Республик 645704

4 / 1 (61) Дополнительное к авт. свид-ву(51) М. Кл. (22) Заявлено 09.03.77(21) 2461177/22 03

В 03 В 5/62 с присоединением sSHBKII М

Гааудэрстаеннмн намнтат

СССР

lI0 делам нзааретеннй и аткрытнй (23) Приоритет (53) VOK 622.755, . 62 1. 92 8. 37 (088. &) Опубликовано 05.02.79.Бюллетень 3Ж 5

Дата опубликования описания 08.02.79 (72) Л втор изобретения

Е. А. Литинский

Ленинградский институт водного транспорта

Министерства речного флота РСФС P (71) Заявитель (54) ГИДРАВЛИЧЕСКИЙ КЛАССИФИКАТОР

Изобретение относится к технике гидравлической классификации зернистых материалов и может быть использовано в промышленности, строительных материалов.

Известен гидравлический классификатор для разделения гравийно-песчаных смесей, включающий вертикальный корпус, загрузочные и разгрузочные патрубки, сливной патрубок, в котором используется принцип гравитационного разделения в вертикальном потоке жидкости ))).

Недостатком этого классификатора является низкая эффективность за счет значительного засорения крупной фракции мелкими частицами.

Наиболее близким техническим решением к предлагаемому является гидравлический классификатор, включающий вертикальный корпус, -тангенциально установленный загрузочный патрубок, грунтосборннк с разгрузочным патрубком, сливной патрубок и вспомогательное устройство для уменьшения засорения выдаваемого гравия мелкими фракциями (21.

Недостатком этого устройства также является попадание в мелкую фракцию крупных частиц, для отделения которых требуется последующая обработка материала на другом аппарате.

Целью изобретения является повышение эффективности классификации за счет увеличения четкости разделения зернистых материалов в центробежном поле.

Цель достигается тем, что вспомогательное устройство выполнено в виде камеры цилйндроконической формы с вертикальной тю

- щелевидной перфорацией по образующей в цилиндрической части, с конической крышкой и сливным патрубком в центре и снабжено разделителем в виде конусного диска со штоком, имеющим возможность вертикального перемещения.

На чертеже изображен гидравлический классификатор.

Гидравлический классификатор содержит вертикальный корпус I, грунтосборннк 2 с разгрузочным патрубком 3. С грунтосборником 2 соединено вспомогательное устройство 4, выполненное цнлнндроконической .формы с вертикальной щелевидной перфорацией по образующей цилиндрической части 5 н закрытое конической крышкой 6 с централ15704

Формула изобретения

2О

64 иым сливным отверстием, куда вставлен патрубок 7.

Тангенциально к цилиндрической части вспомогательного устройства 4 присоединен патрубок 8 подачи гидросмеси. Над вспомогательным устройством 4 расположен разделитель.9 в виде конусного диска, прикрепленный вершиной к вертикальному штоку 10, который имеет возможность вертикального перемещения с помощью любого привода.

Над разделителем 9 тангенциально к стенке класеифицирующей камеры прикреплен патрубок 11 для подачи воды, а в крышку

12 камеры встроен сливной патрубок 13.

В нижней части корпуса 1 над грунтосборником установлен тангенциально патрубок

14.

Классификатор работает следующим образом.

Исходная смесь, включающая различные фракции зернистого материала, поступает через патрубок 8 под давлением во вспомогательное устройство 4. Под действием центробежных сил твердые частицы прижимаются к цилиндрической части 5, причем мелкие зерна проходят через вертикальную щелевидную перфорацию, а крупные частицы сползают по стенкам вспомогательного устройства 4 в грунтосборник 2. Часть мелких зерен, попавшая в воронку, захватывается восходящим вихрем и попадает через патрубок 7 в пространство между крышкой 6 и разделителем 9 в корпус 1. Перемещением разделителя 9 осуществляется регулирование и перераспределение расхода жидкости, проходящей через отверстия цилиндрической части 5 устройства и кольцевой канал между разделителем 9 и крышкой 6 при изменении параметров исходного потока гидросмеси.

Через тангенциальный патрубок 11 в корпус 1 попадает вода, которая приводит во вращение находящуюся там гидросмесь. Более крупные частицы прижимаются к стенкам корпуса 1, опускаются в нижнюю его часть и разгружаются через патрубок 14.

Самые мелкие частицы захватываются вертнкальным потоком и выводятся через сливной патрубок 13. Благодаря двухстадийному процессу разделения и .комбинации гравйтационноro и центробежного. эффектов гидравлический классификатор обеспечивает высокую точность разделения при-сравнительно небольших габаритах и расходе дополнительной воды.

Граничное зерно на первой стадии разделения определяется размером отверстий перфорации вспомогательного устройства 4, а на второй стадии соответствующим режимом движения жидкости в корпусе 1, регулирование которого осуществляется в широких пределах изменений расхода дополнительной воды и слива через патрубки 7 и 13.

С помощью гидравлического классификатора могут быть получены три фракции . зернистого материала, что во многих случаях достигается не менее, чем на двух аппаратах.

Гидравлический классификатор, включающий вертикальный корпус, тангенциально установленный загрузочный патрубок, грунтосборник с разгрузочным патрубком, сливной патрубок и вспомогательное устройство для уменьшения засорения гравия мелкими фракциями, отличающийся тем, что, с целью повышения эффективности классификации за счет увеличения четкости разделения зернистых материалов в центробежном поле, вспомогательное устройство выполнено в виде камеры цилиндроконической формы о вертикальной щелевидной перфорацией по образующей в цилиндрической части, с конической крышкой и сливным патрубком в центре и снабжено разделителем в виде конусного.диска со штоком, имеющим возможность вертикального перемещения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 227222, кл. В 03 В 5 62, 1966.

2. Авторское свидетельство СССР № 255875, кл. В 03 В 5/62, 1968.
