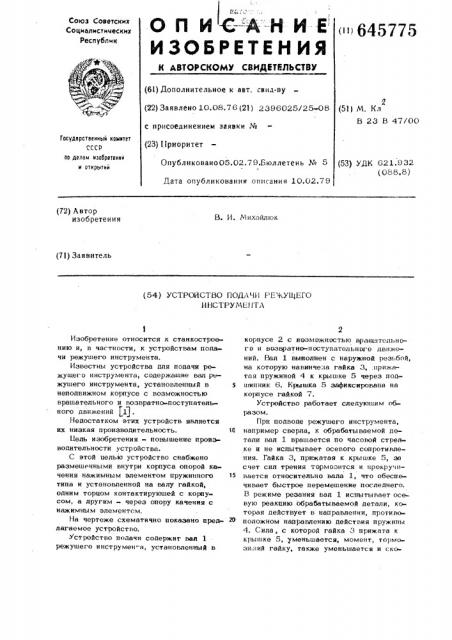

ОП ИС-"АНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республнк

«»645775

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 10.08.76 (21) 2396025/25-08 с присоединением заявки № (23) (1риоритет

Опубликовано05.02.79.Бюллетень № 5 .!

Ll,àòà опубликования описания 10.02.79

2 (51) М. Кл

В 23 В 47/00

Государственный квинтет ссср по делам иэоорвтений и открытий (53) УДК 621 932 (088.8) (72) Автор изобретения

В. И. Михайлюк (71) Заявитель (54) УСТРОЙСТВО ПОДАЧИ РЕЪУЩЕГО

И ВСТР УМ Е11ТЛ

Изобретение относится к станкостроению и, в частности, к устройствам подачи режушего инструмента.

Известны устройства для подачи ðåжушего инструмента, содержашие вал режушего инструмента, установленный в неподвижном корпусе с возможностью врашательного и возвратно-поступательного движений (1).

Недостатком этих устройств является их низкая производительность.

Цель изобретения — повышение производительности устройства.

С этой целью устройство снабжено размешенными внутри корпуса опорой качения нажимным элементом пружинного типа и установленной на валу гайкой, одним торцом контактируюшей с корпусом, а другим — через опору качения с нажимтгым элементом.

На чертеже схематично показано предлагаемое устройство.

Устройство подачи содержит вал 1 режушего инструмен-а, установленный в

2 корпусе 2 с возможностью вращательного и возврагно-поступательного движений. Вал 1 выполнен с наружной резьбой, на которую навинче.ra гайка 3,,прижатая пружиной 4 к крышке 5 через под5 шипник 6. Крышка 5 зафиксирована на корпусе гайкой 7.

Устройство работает следуюшим образом.

При подводе режушего инструмента, 30 например сверла, к обрабатываемой детали вал 1 врашается по часовой стрелке и не испытывает осевого сопротивления. Гайка 3, прижатая к крышке S, за счет сил трения тормозится и прокручивается относительно вала 1, что обеспечивает быстрое перемешение последнего.

В режиме резания вал 1 испытывает осе вую реакцию обрабатываемой детали, которая действует в направлении, противоположном направлению действия пружины

4. Сила, с которой гайка 3 прижата к крышке 5, уменьшается, момент, тормозяший гайку, также уменьшается и скорость поданн падае r. 13 установивн>емся режиме резания скорость подачи колеблется около неяоторого значения ппи практяческн постоянном осевом усилии на вал режушего инструмента.

Для отвода режушего инструмента достаточно изменить направление врашении вала 3, Управление реверсом может

or æecòâëûòbcì с помошью конпевых вы клио нетелей.

Максимальное усилие подачи определяется жесткостью пружины к1 и положением крышки 5 и может регулироваться. (Ъисываемое устройство позволяет гксушоствиь автоматическое регулирование p:коростн подачи режущего инструмента в зависимости от осевого усилия на него. Кроме того, обеспечивается постоянная на рузка на режу1ций инструмент. 1!се это позволяет значительно увеличить эффективность использования оборудования и производительность тру75 4 да работников, занятых на этом оборудоВан ии.

Ф о р м у л а и з о б р е т е и и я

Устройство подачи режушего инструмента, содержашее вал, установленный в неподвижном корпусе с возможностью врашательного и возвратно-поступательного движений, о т л и ч а ю ш е е— с я тем, то, с пелью повышения производительности устройства, оно снабжено размешенными внутри корпуса опорой качения, нажимным элементом пружинного типа н установленной на валу гайкой, одним торцом контактируюшей с корпусом, а другим — через опору качения с нажнмным элементом.

Источники информации, принятые во внимание нри экспертизе

)., Днаньин Г. С. и др. Муталлорежушие станки, М., Машгиз, 3.950, с. 98.
