Связка для изготовления абразивного инструмента
Патент 645830
Авторы
Связка для изготовления абразивного инструмента
Иллюстрации
Реферат

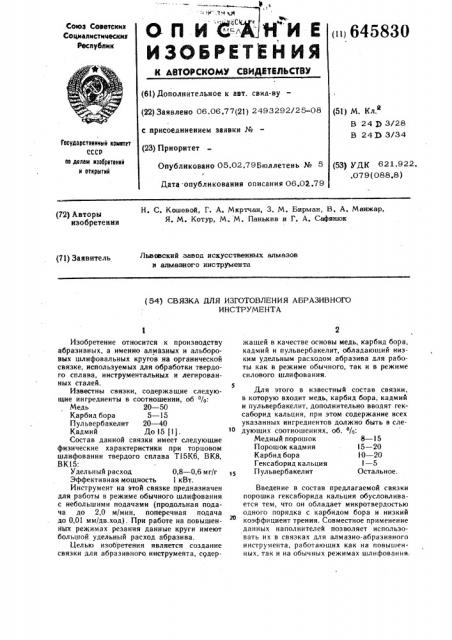

Союз Советских
Социалистических
Республик к1с:,/д
ИЗОБРЕТЕН ИЯ (iii645830 (61) Дополнительное к авт. свил-ву— (22) Заявлено 06.06.77(21) 2493292/25-08 с присоединением заявки № (23} Приоритет (51) М. Кл.
В 24 3 3/28
В 24?) 3/34
Гоотданстееннмй комнтет
СССР оо делам нзобретеонй н откомтнй (5З) у тт К 621.922.
07 9 (088.8 ) Опубликовано 05.02.79Бюллетень № 5
Дата. опубликования описания 06.02.79
Н. С. Кошевой, Г. А. Мкртчан, 3. М. Бирман, В. А. Манжар, Я. М. Котур, М. М. Панькив и Г. A. Сафвнюк (72) Авторы изобретения
Львовский завод искусственных алмазов и алмазного инструмента (71) Заявитель (54) СВЯЗКА ДЛЯ ИЗГОТОВЛЕНИЯ АБРАЗИВНОГО
ИНСТРУМЕНТА
Изобретение относится к производству абразивных, а именно алмазных и альборовых шлифовальных кругов на органической связке, используемых для обработки твердого сплава, инструментальных и легированных сталей.
Известны связки, содержа щие следующие ингредиенты в соотношении, об %:
Медь 20 — 50
Карбид бора 5 — 15
Пульвербакелит 20 — 40
Кадмий До 15 (1j.
Состав данной связки имеет следующие физические характеристики при торцовом шлифовании твердого сплава Т15К6, ВК8, ВК15:
Удельный расход 0,8 — 0,6 мг/г
Эффективная мощность 1 кВт.
Инструмент на этой связке предназначен для работы в режиме обычного шлифования с небольшими подачами (продольная подача до 2,0 м/мин, поперечная подача до 0,01 мм/дв.ход), При работе на повышенйых режимах резания данные круги имеют большой удельный расход абразива.
Целью изобретения является создание связки для абразивного инструмента, содержащей в качестве основы медь, карбид бора, кадмий и пульвербакелит, обладающий низким удельным расходом абразива для работы как в режиме обычного, так и в режиме силового шлифования.
Для этого в известный состав связки, в которую входит медь, карбид бора, кадмий и пульвербакелит, дополнительно вводят гексаборид кальция, при этом содержание всех указанных ингредиентов должно быть в следующих соотношениях, об. %.
Медный порошок 8 — 15
Порошок кадмия l 5 — 20
Карбид бора 10 — 20
Гексаборид кальция 1 — 5
Пульвербакелит Остальное.
Введение в состав предлагаемой связки порошка гексаборида кальция обусловливается тем, что он обладает микротвердостью одного порядка с карбидом бора и низкий
20 коэффициент трения. Совместное применение данных наполнителей позволяет использовать их в связках для алмазно-абразивного инструмента, работающих как на повышен. ных, так и на обычных режимах шлифования. зг ст
645830
0,9
0,58
0,9
x,о
0,57
0,55
l,0
0,6
0,4
0,26
0,45
0,54
0,7
0,6
0,35
0,35
0,8
0,7
0,9
0,8
0,6
П р и м е ч а н и е: В числителе режим обработки
У= 22 м/сек, 8 ирод. = 2,0 м/мин, 8 пон. =0,01 мм/дв.ход.
В знаменателе режим обработки
Ч- 22 м/сек, 8 ирод. = 2 м/мин, 3 поп. = О,ОЭ мм/дв.ход.
Составитель В. Воробьев
Редактор И. Гохфельд Техред О. Луговая Корректор С. Патрушева
Заказ 30/l 2 Тираж l0l l Г! одни с ное
ПНИИПИ Государственного комитета СССР оо делам изобретений и огкрьтий
1 I 3035, . Москва, Ж-35, Раугиская наб., д. 4!5
Филиал ППП «Патент», г. Ужгород, ул. Проекти: я, 4
Для получения связки инструмента были изготовлены три смеси ингредиентов, содержащие каждая (об. %): медь 12, кадмий 17, карбид бора 15 и отличающиеся друг от друга содержанием гексаборида кальция, равным в каждой смеси последовательно (об. %): 1,3 и 5, а также содержанием пульвербакелита, составляющим дополнительную до 100% часть в каждой смеси.
Как видно из таблицы, величины удельных расходов алмаза и потребляемая мощность значительно ниже, чем у прототипа заявки.
Оптимальные добавки гексаборида кальция находятся в пределах 3 — 5 об. 0/о. Инструмент на данной связке изготавливается 40 методом порошковой металлургии в закрытых пресс-формах.
Формула изобретения
Связка для изготовления абразивного инструмента, содержащая пульвербакелит, 4
Из каждой смеси связки изготавливались алмазные круги АЧК 125 Х 10 Х 3, 100%
АСР 100/80. Испытания проводились в соответствии с ГОСТ 16181 — 70 при обработке твердого сплава Т15Кб и закаленной стали
Р6М5 твердостью 58 — 62 ед, НКС методом торцового шлифования. Испытуемые чнструменты имели характеристики работоспособности, представленные в таблице. медь, кадмий и карбид бора, отличающаяся тем, что, с целью уменьшения удельного расхода абразива и уменьшения усилий резания при силовом шлифовании, она дополнительно содержит гексаборид кальция при следующем соотношении компонентов, об. %:
Медь 8 — 15
Кадмий 15 — 20
Карбид бора 10 — 20
Гексаборид кальция 1 вЂ
Пульвербакелит Остал ьное.
Источники информации, принятые во внимание при экспертизе
I. Авторское свидетельство СССР № 2б8231, кл. В 24 Е) 3/20, 1970.
