Реферат

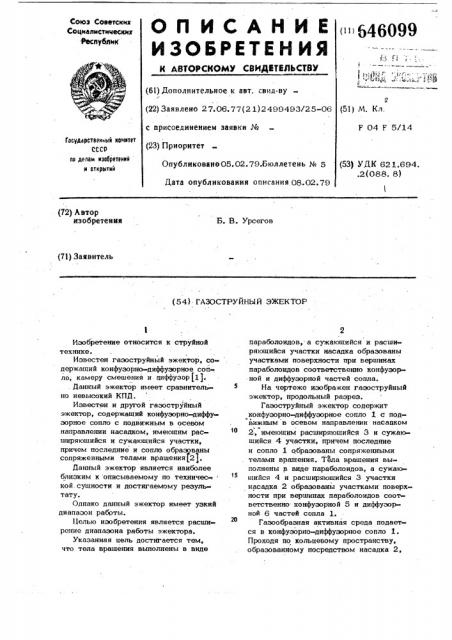

ОП КСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву г (22) Заявлено 2 7.06. 77(2 1) 2499493/25-06 с присоединением заявки № (23) Приоритет

Опубликоваио05.02.79.Бюллетень N 5

Дата опубликования описания 08.02.79

Союз Советских

Социалистических

Уеспублик

646099 (51) М. Кл.

F 04 F 5/14

Государотееннык комитет

СССР оо делам изобретений н открытий (53) УДК 621.694..2(088. 8) (72) Автор изобретения

Б. В. Урсегов (71) Заявитель (54) ГАЗОСТРУЙНЫЙ ЭЖЕКТОР

Изобретение относится к струйной технике.

Известен газоструйный эжектор, содержащий конфузорно-диффуэорное сопло, камеру смешения и циффузор(1). . Данный эжектор имеет сравнительно невысокий КПД.

Известен и другой газоструйный эжектор, содержащий конфузорно-диффуэорное сопло с подвижным в осевом направлении насадком, имеющим рас« ширяющийся и сужающийся участки, причем последние и сопло образованы сопряженными телами вращения (2).

Данный эжектор является наиболее близким к описываемому по техничес-. кой. сущности и достигаемому результату.

Однако данный эжектор имеет узкий диапазон работы.

11елью изобретения является расширение диапазона работы эжектора.

Укаэанная цель достигается тем, что тела вращения выполнены в виде параболоидов, а сужающийся и расширяющийся участки насадка образованы участками поверхности при вершинах параболоидов соответственно конфузорной и диффузорной частей сопла.

На. чертеже изображен газоструйный эжектор, продольный разрез.

Газоструйный эжектор содержит конфузорно-диффуэорное сопло 1 с подвижным в осевом направлении насадком

2, имеющим расширяющийся 3 и сужающийся 4 участки, причем последние и сопло 1 образованы сопряженными . телами вращения. Тела вращения выполнены в виде параболоидов, а сужающийся 4 и расширяющийся 3 участки насадка 2 образованы участками поверхности при вершинах параболоидов соот ветственно- конфузорной 5 и диффузорной 6 частей сопла 1.

Газообразная активная среда подается в конфуэорно-диффуэорное сопло 1.

Проходя по кольцевому пространству, образованному посредством насадка 2, 646099

Формула изо бретения 15

Составитель С. Ковбаса

Редактор М. Васильева Текред Л, Алферова Корректор П. Макаревич

Заказ 80/26 Тираж 771 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 активная среда разгоняется до сверхзвуковой скорости и йстекает нэ соп;й 1. Перемешением насадка 2 в сопле 1 достигается одновременное нэменейие длины и плошади критического се, чения сопла 1, что позволяет изменять профиль сопла 1.

Таким образом, выполнение профиля сопла и перемещаемого в осевом направлении насацка в вице параболоицов вращения позволяет расширить циапазон работы газоструйного эжектора. ц Гаэоструйный эжектор, содержащий конфуэорно-диффузорное сопло с подвижным в осевом направлении насадком, имеюшим расширяюшийся и сужаюшийся участки, причем последние и сопло образованы сопряженными телами вращеЗ ния, отличающийся тем, что, с целью расширения циапазона работы,тела вращения выполнены в вице параболоидов, а сужа|ошийся и расшйряю цийся участки насадка образованы ,10 участками поверхности при вершинах параболоидов соответственно конфузорной и диффузорной частей сопла.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 521175, кл. 27 д 2, 1921.

2. Патент Франции № 1499966, кл. F04 Г,,1967.
