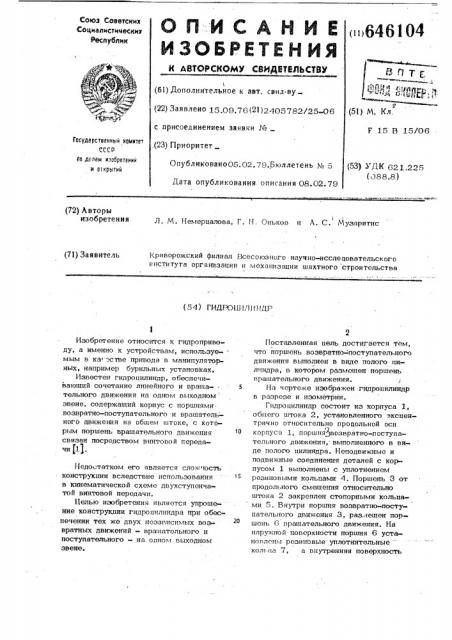

(и646104

Союз Советских

Социалистических

Республик

897g, tt

1 (бт) Дополнительное к авт. свил-ву (22) Заявлено 15.09.76(21)2405782/25-06 с присоединением заявки № (23) Приоритет

Опубликовано05.02,79.Бюллетень N 5

Дата опубликования описания 08.02.79 (5!) М. Кл.

15 В 15/06 (53) УДК 621.225 (д88.8) (72) Авторы изобретения (Л, М. Немерцалова, Г. H. Оньков и Л. С. N узаритис (71) Заявитель

Криворожский филиал Всесоюзного научно-исследовательского института организации и механизации шахтного строительства (54) ГИДРОЦИЛН1ЧЛР

Изобретение относится к гидроприводу, а именно к устройствам, используе-мым и ка стве привода в манипуляторных, например бурильных установках.

Известен гидроцилиндр, обеспечивающий сочетание линейного и враща- . тельного движения на одном выходном звене, содержащий корпус с поршнями. возвратно-поступательного и вращательного движения на общем штоке, с которым поршень вращательного движения связан посредством винтовой передачи (1). тО

Недостатком его является слоткчость конструкции вследствие использования в кинематической схеме двухступенчатой винтовой передачи.

Целью изобретения является упрощение конструкции гидроцилиндра при обеспечении тех же двух независимых возвратных движений — вращательного и поступательного - на одном выходном звене. гв

У Ф-. .) Я.-"".ф>

Гасударственный хпмхтет ссср по делам наобретеннн н открь тнй

Поставленная цель достигается тем, что поршень возвратно- поступательного движения выполнен в виде ттолого цилцндра, в котором размещен поршень вращательного движения.

На чертеже изображен гидроцилиндр в разрезе и изометрии.

Гидроцилиндр состоит из корпуса 1, общего штока 2, установленного эксцентрично относительно продольной оси г корпуса 1, поршня возвратно-поступательного движения, выполненного в виде тюлого цилиндра. Неподвижные и подвижные соединения деталей с корпусом 1 выполнены с уплотнением резиновыми кольцами 4. Поршень 3 от продольного смешения относительно штока 2 закреплен стопорными кольцами 5. Внутри поршня возвратно-поступательного движения 3, разлешен поршень 6 вращательного движения. На наружпой поверхности поршня 6 установлены резиттовьте уплотнительные " колт ца 7, а внутренняя поверхность

646104 ъо вы о

1. Патент CIlfA № 2918799, кл. 92-2, 1958.

Составитель С. Афанасьев

Редактор М. Васильева Техрец Л. Алферова Корректор П. Макаревич

Заказ 81/26 Тираж 869 Поцпн сное ц НИ ИП И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., ц. 4/5 филиал ППП Патент, r. Ужгороц, ул. Проектная, 4 имеет винтовую резьбу. Общий шток 2 снабжен участком выступающей винтовой резьбы 8, образующей с резьбой на поверхности поршня 6 винтовую передачу. Соединение головки 9 с корпусом 1 и головки 10 с поршнем 3 выполнено на внутренней резьбе. Шток 2 выполнен полым с размещенными в полости трубками ll и 12 для подвода рабочей жидкости к поршню 3. Рабочая жидкость подводится к гидроцилиндру через присоединительные штуцеры 13 по рукаЬам высокого давления 14 и 15.

Гидроцилиндр работает следующим образом.

При давлении рабочей жидкости на поршень, 3 слева или справа общий шток

2 совершает возвратно-поступательное перемешенние. При поцаче рабочейжицкости по трубке 12 в левую полость поршня 3 поршень 6 вращательного движения перемешается внутри поршня-цилинврз 3, вызывая поворот штока3.

Таким образом, данный гидроцилиндр может быть использован в качестве конструктивно несложного исполнительного механизма, обеспечивающего два независимых возвратных движения— угловое и линейное.

Формула изобретения

Гидроцилиндр, содержащий корпус с

10 поршнями возвратно-поступательного и . вращательного движения на общем штоке, с которым поршень вращательного движения связан посредством винтовой передачи, о т л и ч а ю ш и и с я тем, что, с целью упрощения конструкции, поршень возвратно-поступательного движения выполнен в вице полого цилиндра, 1 в котором размещен поршень вращательного движения.

Источники информации, принятые во внимание при экспертизе
