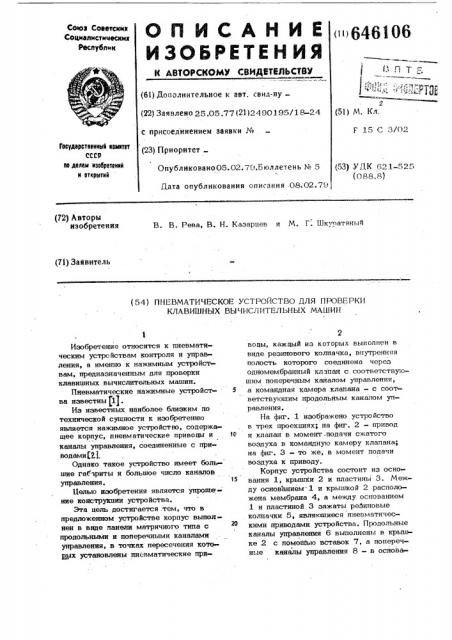

Пневматическое устройство для проверки клавишных вычислительных машин

Пневматическое устройство для проверки клавишных вычислительных машин

Иллюстрации

Показать все

Реферат



Союз Советских

Соцмалистммеских

Республик нн646106 (61) Дополнительное к авт. свил-ву (22) ЗаЯвлено 25.05.77 (21) 2490195/18-24 с присоединением заявки № г (5l) M. Кл.

F 15 С 3/02 (23) Приоритет

Гаеудерстееннай кемнтет

СССР не делам изебретеннй н еткрытнй (53) УДК 621 525 (088.8) Опубликовано05.02.79.Бюллетень bb 5

Дата опубликования описания 08.02.79 (72) Авторы изобретения

В. В. Рева, В. H. Казарцев и М. Г. Шкуоатяный (71) Заявитель (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО цЛЯ ПРОВЕРКИ

КЛАВИШНЫХ ВЫЧИСЛИТЕЛЬНЫХ МАШИН

Изобретение относится к пневматическим устройствам контроля и управления, а именно к нажимным устройствам, предназначенным для проверки клавишных вычислительных машин.

Пневматические нажимные устройст» ва известны (1).

Из известных наиболее близким по технической сущности к изобретению является нажимное устройство, содержашее корпус, пневматические приводы и каналы управления, соединенные с прин(г1.

Однако такое устройство имеет боль- шие габариты и большое число каналов управления.

Целью изобретения является упроще ние конструкции устройства.

Эта цель достигается.тем, что в предложенном устройстве корпус выполнен в виде панели матричного типа с продольными и поперечными каналами управления, в точках пересечения кото рык установлены пневматические приводы, каждый из которых выполнен в виде резинового колпачка, внутренняя полость которого соединена через одномембранный клапан с. соответствующим поперечным каналом управления, 5 а командная камера клапана — c cooTветствуюшим продольным каналом управления.

На фиг. 1 изображено устройство в трех проекциях; на фиг. 2 — привод

1Р и клапан в момент. подачи сжатого воздуха в командную камеру клапана; на фиг. 3 - то же, в момент подачи воздуха к приводу.

Корпус устройства состоит из основания 1, крьпцки 2 и пластины 3. Между основанием 1 и крышкой 2 расположена мембрана 4, а между основанием

1 и пластиной 3 зажаты резиновые колпачки 5, являющиеся пневматическими приводами устройства. Продольные каналы управления 6 выполнены в крышке 2 с цомоптью вставок 7, а поперечные каналы управления 8 — в основа»

646106

25

РА< нии 1. Клапан имеет седло 9 и командную камеру 10. Выход клапана через отверстия 11 соединен с полостью привода 12.

Работает устройство следующим образом.

По продольным каналам управления

6 подается сжатый воздух под давльнием Р „ . При этом все клапаны закрываются.

Для того, чтобы сработал один из приводов 5, в соответствующем канале 6 сбрасывается давление Р,„, до нуля, а в канале 8 создается давле ние P Á 2 . При этом срабатывает один привод 5, в который поступает воздух под давлением через отверстия

11 из канала 8. Остальные приводы, расположенные на этом канале и на

Других каналах 8, в которых имеется давление Рв д, не срабатывают, так цавление Рв 2 Рвх

Технико-экономический эффект достигается за счет уменьшения затрат на изготовление устройства. формула изобретения

Пневматическое устройство для проверки клавишных вычислительных машин, содержащее корпус, пневматические приводы и каналы управления, о т л и ! ч а ю щ е е с я тем, что, с целью упрощения конструкции, корпус выполнен в вице панели матричного типа с процольными и поперечными каналами управления, в точках пересечения которыхустановлены пневматические приводы, каждый лз которых выполнен в вице резинового колпачка, внутренняя полость которого соединена через адномембранный клапан с соответствующим поперечным каналом управления, а командная камера клапана — с соответствующим продольным каналом управления.

Источники информации, принятые во внимание при экспертизе

1. Ибрагимов И. А. и др. Элементы и системы пневмоавтоматики, 1975, с. 343, рис. 12 - 1.

2. Многоместный стенд для контроля ЭКИМ Искра-1103", описание фпа института ВНИТИприбор. Пенза, 1 974.

646106

r2

Фиг.,У
