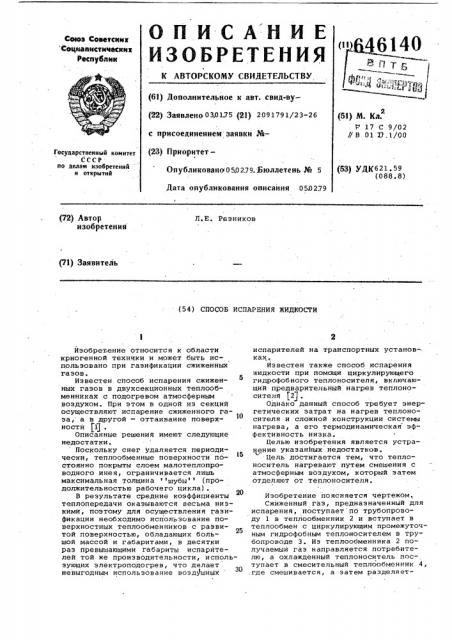

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сеюз Севетсиик Сецмавистичасиик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву(22) Заявлено 030175 (21) 2091791/23-26 (51) М. Кл.

Р 17 С 9/02

// В 01 17.1/00 с присоединением заявки №(23) Приоритет—

Государственный комитет

СССР но делам изобретений и открытий (53) УДК621.59 (088 ° 8) Опубликовано 050279.:Бюллетень № 5

Дата опубликования описания 050279

Л.Е. Резников (72) Автор изобретения (71) Заявитель (54) СПОСОБ ИСПАРЕНИЯ ЖИДКОСТИ

Изобретение относится к области криогенной техники и может быть использовано при газификации сжиженных газов.

Известен способ испарения сжиженных газов в двухсекционных теплообменниках с подогревом атмосферным воздухом. При этом в одной из секций осуществляют испарение сжиженного газа, а в другой — оттаивание поверхности (1) .

Описанные решения имеют следующие недостатки.

Поскольку снег удаляется периодически, теплообменные поверхности постоянно покрыты слоем малотеплопроводного ичея, ограничивается лишь максимальная толщина шубы (продолжительностью рабочего цикла).

В результате средние коэффициенты теплопередачи оказываются весьма низкими, поэтому для осуществления газификации необходимо использование поверхностных теплообменников с развитой поверхностью, обладающих большой массой и габаритами, в десятки раз превышающими габариты испарителей той же производительности, использующих электроподогрев, что делает невыгодным использование возд )шных испарителей на транспортных установках °

Известен также способ испарения жидкости при помощи циркулирующего гидрофобного теплоносителя, включающий предварительный нагрев теплоносителя (2) .

Однако данный способ требует энергетических затрат на нагрев теплоносителя и сложной конструкции системы нагрева, а его термодинамическая эффективность низка.

Целью изобретения является устранение указанйых недостатков.

Цель достигается тем, что теплоноситель нагревают путем смешения с атмосферным воздухом, который затем отделяют от теплоносителя °

Изобретение поясняется чертежом.

Сжиженный газ, предназначенный для испарения, поступает по трубопроводу 1 .в теплообменник 2 и вступает в теплообмен с циркулирующим промежуточным гидрофобным теплоносителем в трубопроводе 3. Иэ теплообменника 2 IIo лучаемыи газ направляется потребителю, а охлажденный теплоноситель поступает в смесительный теплообменник 4, .где смешивается, а затем разделяетб 4 6 1 40

Использование предлагаемого CHOCO ба испарения сжиженных газов обеспе-. чивает отсутствие снеговой шубы на теплообменных поверхностях, большие площади теплового контакта, отнесенные к единице объема при смешении греющего воздуха с промежуточным теппоносителей, высокие значения теплоО вых нагрузок, отнесенных к единице объема, занимаемого установкой, со- измеримые с этими значениями для установок, использующих электроподогрев

И, как следствие, малый вес и габари 5 ты по сравнению с традиционными воз-, душными испарителями.

Компактность установок для реали

Ьацин способа. и его малая энергоемкость делают особенно выгодным при- менение этого способа на транспорт ных установках.

il

°, Ф

° ° 4

° °

° д

° ° °

° °

4e, ея с атмосфернь1м воздухом, которыи нагнетается воздуходувкой 5. ;

Посйе этого производится отделение сконденсировавшихся водяных паров и

4яьда от теплоносителя в отстойнике 6; центробежном сепараторе 7 и в фильтре 8.

Испарение сжиженных газов производится следующим образом. циркулирующий гидрофобный теплоноситель в теплообменном айаарате пере- дает тепло испаряемой жидкости и за счет этого охлаждается, затем подогревается-путем смейенйя"его с греющим атмосферным воздухом, после чего охладившнйся воздух отделяют от по догретого теплоносителя. При . смеше-: нии тейлЬносителя:с греющим. газом образуется теплообменная йоверхностьраздела фаз, в десятки pas йревыааю- щая площадь пбверхностного теплообменника, занимающего такой же объем. ,Особенностью этой тенлообменной поверхности является то, что-она не мо - жет.покрыться снеговой шубойрдругой " ее особенностью является высокая по-. движность. ., М

Э процессе подогрева теплоносителя из потока греющего воздуха кондейсируется вбда которая отделяется

"от теплоносителя механическим путем, сйет разности плотностей, например, в отстойниках.

В слуЧае",если теПлоноситель име ет отрицательную температуру и кон- денсат замерзает, кристаллы льда можно отфильтровывать иэ потока тепло. носителя "либо удалять лед, плавающий на поверхности тейлоносителя.

В качестве промежуточййХ теплоно:сителей возможно использование кремйййорганических жидкостей, а при испарении йеогнеопасных газов — углеводо- 40 родных жидкостей (например, керосин, масло и т.п.), имеющих весьма низкие температуры застывания.

Способ испарения жидкости, преимущественно сжиженных газов, при по яощи циркулирующего гидрофобного тейлоносителя, включающий нагрев тепло- носителя, отличающийся тем, что,-с целью повышения термоди-. намйческой эффективности процесса и экономии энергии, теплоноситель нагревают.путем смешения.с атмосферным воздухом, который затем отделяют от теплоносителя.

Источники информации, принятые во внимание при экспертизе4

1. авторское свидетельство Р 74477, кл. Р 17 С 13/10,, 1947, 2. Мальцева E.Ä. Ойреснение соле- ных вод, М, 1965i„c, 40-41.
