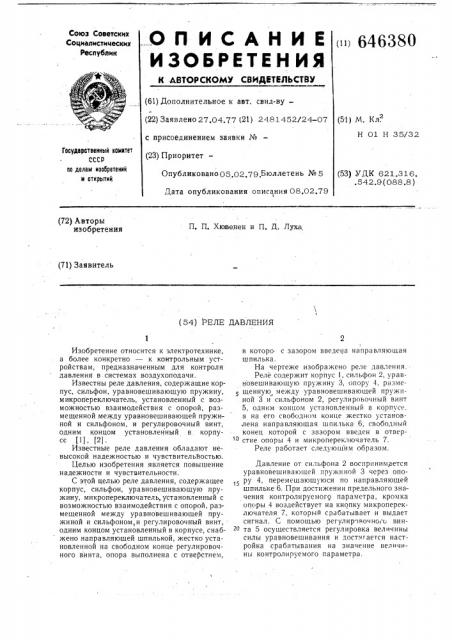

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социал истимеских

Республик (»I 646380

К .АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 27.04.77 (21) 2481452 24-07 (51) М. Кл.

Н 01 Н 35/32 с присоединением заявки № (23) Приоритет—

Государственный комитет

СССР оо делам изобретений н OTICpblTMH

Опубликовано05.02,79 Бюллетень №5

Лата опубликования описания 08.02,79 (53) УДК 621.316. .542.9 (088.8) (72) Авторы изобретения

П. П. Хювенен и П. Д. Луха, (71) Заявитель (54) PEJIE ДАВЛКНИЯ

Изобретение относится к электротехнике, а более конкретно — к контрольным устройствам, предназначенным для контроля давления в системах воздухоподачи.

Известны реле давления, содержащие корпус, сильфон, уравновешивающую пружину, микропереключатель, установленный с возможностью взаимодействия с опорой, размещенной между уравновешивающей пружиной и сильфоном, и регулировочный винт, одним концом установленный в корпусе (1), (2).

Известные реле давления обладают невысокой надежностью и чувствительт(остью.

Целью изобретения является повышение надежности и чувствительности.

С этой целью реле давления, содержащее корпус, сильфон, уравновешивающую пружину, микропереключатель, установленный с возможностью взаимодействия с опорой, размещенной между уравновешивающей пружиной и сильфоном,и регулировочный винт, одним концом установленный в корпусе, снабжено направляющей шпилькой, жестко установленной на свободном конце регулировочного винта, опора выполнена с отверстием, в которо- с зазором введе(за направляющая шпилька.

На чертеже изображено реле давления.

Реле содержит корпус 1, сильфон 2, уравновешивающую пружину 3, опору 4, разме5 щенную между уравновешивающей пружиной 3 и сильфоном 2, регулировочный винт

5, одним концом установленный в корпусе, а на его свободном конце жестко установлена направляющая шпилька 6, свободный конец которой с зазором введен в отвер о стие опоры 4 и микропереключатель 7.

Реле работает следующим образом.

Давление от сильфона 2 воспринимается уравновешивакнцей пружиной 3 через опо, ру 4, перемещающуюся по направляющей шпильке 6. При достижении предельного значения контролируемого параметра, кромка опс ры 4 воздействует на кнопку микропереключателя 7, который срабатывает и выдает сигнал. С помощью регулировочно о вин2О та 5 осуществляется регулировка величины силы уравновешивания и достигается настройка срабатывания на значение величины контролируемого параметра.

646380

Формула изобретения

Составитель Т. ГрОздова

Техред О.,круговая Корректор Т. Вагнкович

Тираж 922 Подписное

Редактор Л. Курасова

3 а к аз 121/41

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная. 4

Реле давления, содержащее корпус, сильфон, уравновешивающую пружину, микропереключатель, установленный с возможностью взаимодействия с опорой, размещенной между уравновешивающей пружиной и сильфоном, и регулировочный винт, одним концом установленный в корпусе, отличающееся тем, что, с целью повышения надежности и чувствительности, реле давления снабжено направляющей шпилькой, жестко установленной на свободном конце регулировочного винта, а опора выполнена с отверстием, в которое с зазором введена направляющая шпилька.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 241 9596, 200 — 81.5, 1950.

1р 2. Авторское свидетельство СССР № 560268, кл. Н 01 Н 35/32, 1975.
