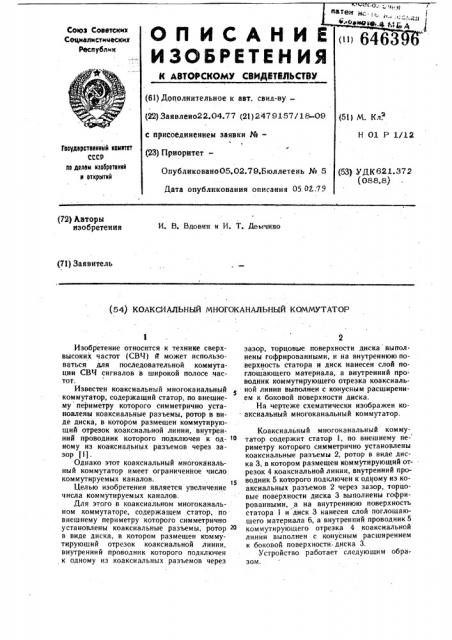

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Соцналмстических

Республик 6463

К АВТОРСКОМУ СВИДИИЛЬСТВУ (6l} Дополнительное к авт. свид-ву— (22} Заявлено22.04.77 (21) 247 9157/18-09 (5l> М. Кл . с присоединением заявки №(23} Приоритет—

Н 01 P 1/12

Государственный комитет

СССР по делом изобретений н открытий

Опубликовано05.02.79.Бюллетень № 5 (53) УДК621.372 (088.8) Дата опубликования описания 05 02.79 (72) Авторы изобретения

И. В, Вдовин и И. Т. Демчипо (71} Заявитель (54) КОАКСИАЛЬНЫЙ МНОГОКАНАЛЬНЫЙ КОММУТАТОР

Изобретение относится к технике сверхвысоких частот (СВЧ) И может использоваться для последовательной коммутации СВЧ сигналов в широкой полосе .частот, Известен коаксиальный многоканальный коммутатор, содержащий статор, по внешнему периметру которого симметрично установлены коаксиальные разъемы, ротор в виде диска, в котором размещен коммутирующий отрезок коаксиальной линии, внутренний проводник которого подключен к одному иэ коаксиальных разъемов через зазор (lj.

Однако этот коаксиальный многоканальный коммутатор имеет ограниченное число коммутируемых каналов.

Целью изобретения является увеличение числа коммутируемых каналов.

Для этого в коаксиальном многоканальном коммутаторе, содержащем статор, по внешнему периметру которого симметрично установлены коаксиальные разъемы; ротор в виде диска, в котором размещен коммутирующий отрезок коаксиальной линии, внутренний проводник которого подключен к одному из коаксиальных разъемов через зазор, торцовые поверхности диска выполнены гофрированными, и на внутреннюю поверхность статора и диск нанесен слой поглощающего материала, а внутренний проводник коммутирующего отрезка коаксиальной линии выполнен с конусным расширением к боковой поверхности диска.

На чертеже схематически изображен ко— аксиальный многоканальный коммутатор.

Коаксиальный многоканальный коммутатор содержит статор 1, по внешнему пе- риметру которого симметрично установлены коаксиальные разъемы 2, ротор в виде диска 3, в котором размещен коммутирующий отрезок 4 коаксиальной линии, внутренний проводник 5 которого подключен к одному из коаксиальных разъемов 2 через зазор, торцовые поверхности диска 3 выполнены гофрированными, а на внутреннюю поверхность статора 1 и диск 3 нанесен слой поглощающего материала 6, а внутренний проводник 5 коммутирующего отрезка 4 коаксиальной линии выполнен с конусным расширением к боковой поверхности. диска 3.

Устройство работает следующим обра-. зом.

646396

Формула изобретекил

Составитель Е, Прозоровская

Редактор И. Марховская Техред О. Луговая Корректор В. Куприянов

Заказ 22/42 Тираж 922„. Подписное

0НИИПИ Государственного комитета СССР

flo делам нзобретеннй и открытий

l l 3035, Москва, 7К-35. Раушская иаб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

При вращении ротора в виде диска 3 коммутирующий отрезок 4 коаксиальной линии последовательно замыкается через зазор с каждым из 36 коакснальных. разъемов 2. Прн этом осуществляется передача СВЧ сигнала. Величина коэффициента передачи регулируется величиной зазора с помощью поступательного движения коаксиального разъема 2 вдоль радиуса статора l.

Таким образом, испольъование предложенного устройства дает возможность увеличить число коммутируемых каналов в 4 раза.

Коакснальный многоканальный коммутатор, содержащий статор, по внешнему периметру которого симметрично установле- ны коакснальные раэъечы, ротор в виде диска, в котором размещен коммутирующий отрезок коаксиальной линии, внутренний проводник которого подключен к одному из коаксиальных разъемов через зазор, отличаюи4цйся тем, что, с целью увеличения числа коммутируемых каналов, торцовые поверхности диска выполнены гофрированными, и на внутреннюю поверхность статора и диск р нанесен слой поглощающего материала, а внутренний проводник коммутирующего отрезка коаксиальной линии выполнен с конусным расширением к .боковой поверх-. ности диска.

Источники информаций, принятйе во вни-. мание при экспертизе

1. Новиков П. В. и др. Коаксиальный бесконтактнйй многоканальный переключатель, Электронная техника, серия «Элек20 тропика СВЧ», вып. 5; 1975.
