Реферат

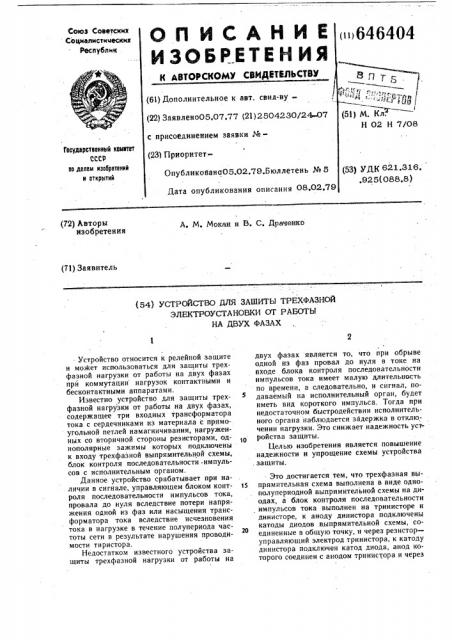

(и)646404

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТИЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлеио05.07.77 (21) 2504230/2407

Союз Советских

Социалистических

Республик .

il г.

"-" - «Р я) (51) М. Кл.

Н 02 Н 7/08 с присоединением заявки №Государственный комитет

СССР оо делам изооретений и открытий

{23) Приоритет(53) УДК 621.»6..925(088.8) Опубликовано05.02.79.Бюллетень № 5

Дата опубликования описания 08.02,79

А. N. Иокан и В. С. Драченко (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДХИ ЗАШИТЫ ТРЕХФАЗНОЙ

ЭЛЕКТРОУСТАНОВКИ ОТ РАБОТЫ

HA ДВУХ ФАЗАХ

Устройство относится к релейной защите и моЖет использоваться для защиты трехфаэной нагрузки от работы на двух фазах прй коммутации нагрузок контактными и бесконтактными аппаратами.

Известно устройство для защиты трехфазной нагрузки от работы на двух фазах, содержащее три входных трансформатора тока с сердечниками из материала с прямоугольной петлей намагничивании, нагруженных со вторичной стороны резисторами, однополярные зажимы которых подключены к входу трехфазной выпрямительной схемы, блок контроля последовательности.импульсов с исполнительным органом.

Данное устройство срабатывает при наличии в сигнале, управляющем блоком контроля последовательности импульсов тока, провала до нуля вследствие потери напряжения одной из фаз или насыщения трансформатора тока вследствие исчезновения тока в нагрузке в течение полупериода частоты сети в результате нарушения проводимости тиристора.

Недостатком известного устройства защиты трехфазной нагрузки от работы на двух фазах является то, что при обрыве одной из фаз провал до нуля в токе на входе блока контроля последовательности импульсов тока имеет малую длительность по времени, а следовательно, и сигнал, подаваемый на исполнительный орган, будет иметь вид короткого импульса. Тогда при недостаточном быстродействии исполнительного органа наблюдается задержка в отключении нагрузки. Это снижает надежность уст ройства защиты.

Целью изобретения является повышение надежности и упрощение схемы устройства . защиты.

Это достигается тем, что трехфаэная выт5 прямительная схема выполнена в виде однополупериодной выпрямительной схемы на диодах, а блок контроля последовательности импульсов тока выполнен на тринисторе и динисторе, к аноду динистора подключены

20 катоды диодов .выпрямительной схемы, соединенные в общую точку, и через- резисторуправляющий электрод тринистора, к катоду динистора подключен катод диода, анод которого соединен с анодом тринистора и через

646404 резистор — с плюсом источника питания, причем катод триннстора йепосредственно, а катод динистора через резистор соединены с общим провойом схемы, При этом вход исполнительного органа подключен к катоду .динистора. 5

На фиг. 1 приведена принципиальная схема устройства защиты трехфазной электроустановки от работы на двух фазах; на фиг. 2 — временные диаграммы работы динистора в устройстве защиты, Устройство содержит три "входных транс- О форматора 1 — 3 тока с сердечниками из материала с прямоугольной петлей намагничивания, нагруженные со стороны вторичных обмоток трансформатора резисторами 46. Однополярные зажимы трех вторичных обмоток трансформаторов 1 — 3 подключены к анодам диодов 7 — 9 однополупернодного выпрямителя. Катоды диодов 7 — 9 однополупериодного выпрямителя соединены в общую точку и подключены иа анод дииистора О.

Через резистор 11 к аноду динистора 10 подключен управляющий электрод тринистора 12. К катоду динистора 10 подключен катод диода 13, анод которого подключен к аноду тринистора 12. Через резистор 14 к аноду тринистора 12 подключен плюс питания Е источника.

Катод тринистора 12 непосредственно, а катод динистора 10 через резистор 15 соединены с общим проводом схемы, при этом вход исполнительного органа подключен к катоду диннстора 10. Ю

Предлагаемое устройство работает следующим образом.

В исходном состоянии динистор 10 и тринистор 12 закрыты. Токи в первичных обмотках трансформаторов 1 — 3 отсутствуют.

При включении автоматического выключателя, в состав которого входит данное устройство, на холостой ход ток в первичных обмотках трансформаторов 1 — 3 отсутствует.

Динистор 10 и тринистор 12 остаются закрытыми, Через резистор 14, диод 13 и резис- „ тор 15 протекает ток от источника Е питания.

На выход поступает сигнал о нормальной работе устройства (падение напряжения на резисторе 15).

При включении выключателя на нагрузку в первичных обмотках трансформаторов 1 — 4s

3 течет ток, Прн этом появляется напряжение на вторичных обмотках трансформато- ров 1 — 3, а следовательно, и положительное напряжение на аноде динистора 10 и управляющем электроде тринистора 12, которые при этом открываются, открытый тринистор

12 закорачивает анод диода 13 на общий провод схемы, и ток через диод 13 не течет.

На выходе схемы появляется сигнал о нормальной работе в виде падения напряжения на резисторе 15 за счет тока, протекающего через динистор 10 и резистор 15. При потере напряжений одной из фаз в токе, протекающем через динистор 10 будет провал до нуля. При этом динистор 10 закрывается, а тринистор 12 остается открытым и закорачивает анод диода 13 на общий провод схемы.

На исполнительный орган поступает сигнал на выключение. При защите установок .с изолированной нейтралью длительность этого сигнала будет определяться напряжением отпирания динистора и .амплитудой выпрямленного напряжения на аноде динистора 10, что обеспечивает надежность срабатывания исполнительного органа.

Фармула изобретения

Устройство для защиты трехфазной электроустановки от работы на двух фазах, содержащее трн входных трансформатора с сердечниками из материала с прямоугольной петлей намагничивания, нагруженные со стороны вторичных обмоток резисторами, однополярные зажимы вторичных обмоток которых подключены к входу трехфазного выпрямителя, блок контроля последовательности импульсов тока с исполнительным органом и источник оперативного тока, отличаащееея т м, что, с целью повышения надежности и упрощения, трехфазный выпрямитель выполнен в виде однополупериодного выпрямителя на диодах, а блок контроля последовательности импульсов тока выполнен на тринисторе и динисторе, к аноду динистора подключены катоды диодов выпрямителя н через резистор — управляющий электрод тринистора, а. к катоду динистора подключен катод диода, анод которого соединен с анодом тринистора и через резистор — с плюсом источника питания, причем катод тринистора непосредственно, а катод динистора через резистор соединены с общей точкой вторичных обмоток трансформаторов тока, 646404

Редактор Л. Курасова

Закав 124/43

Составитель В. Орлов

Техред О- Луговая Корректор Л. Веселовская

Тираж 856 Подписное

ЦНИИПИ Государственного комитета CCCP по делан изобретений и открытки

I 13035, Москва, )К-35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная. 4
