Способ сборки статорных и роторных пакетов магнитопроводов малогабаритных электрических машин

Способ сборки статорных и роторных пакетов магнитопроводов малогабаритных электрических машин

Иллюстрации

Показать все

Реферат

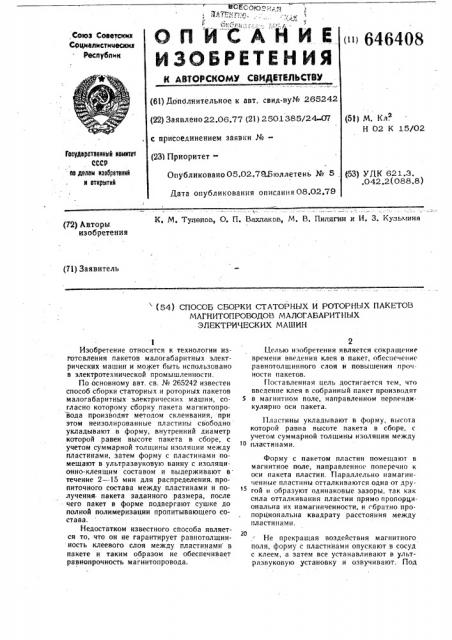

ОПИСАНИЕ ii 646408, Союз Соеетсиих

Социалистическими

Респубпии (61) Дополнительное к авт. свид-вуМ 265242 (22) Заявлено 22.06.77 (21) 2501385/24-07 (5f) М. Кл

Н 02 К 15/02 с присоединением заявки №ГосуАератвенный квинтет

СССР вв двии няб втве1 н юткрытий (231 Приоритет (53) УДК 621.3. .042,2 (088,8) Опубликовано 05.02.78Яюллетень № 5, Дата опубликования описания 08.02,79

1.

К. М. Тулепов, О. П. Вахлаков, N. В, Пилягин и И. 3. Кузьмина (72) Авторы. изобретения (71) Заявитель (54) СПОСОБ СБОРКИ СТАТОРНЫХ И РОТОРНЫХ ПАКЕТОВ

МАГНИТОПРОВОДОВ МАЛОГАБАРИТНЫХ

ЭЛЕКТРИЧЕСКИХ МАШИН

Изобретение относится к технологии изготовления пакетов малогабаритных электрических машин и может быть использовано в электротехнической промышленности.

По основному авт. св. № 265242 известен способ сборки статорных и роторных пакетов малогабаритных электрически х машин, согласно которому сборку пакета магнитопровода производят методом склеивания, при этом неизолированные пластины свободно укладывают в форму, внутренний диаметр которой равен высоте пакета в сборе, с учетом суммарной толщины изоляции между пластинами, затем форму с пластинами помещают в ультразвуковую ванну с изоляционно-клеящим составом и выдерживают в. течение 2 — 15 мин для распределения. пропиточного состава между пластинами и получения пакета заданного размера, после чего пакет в форме подвергают сушке до полной полимеризации пропитывающего состава.

Недостатком известного способа является то, что QH не гарантирует равнотолщинность клеевого слоя между пластинами в пакете и таким образом не обеспечивает равнопрочность магнитопровода.

Целью изобретения является сокращение времени введения клея в пакет, обеспечение равнотолщинного слоя и повышения прочности пакетов.

Г1 оставлен на я цель дости гается тс м, что введение клея в собранный пакет производят

5 в магнитном поле, направленном перпендикулярно оси пакета.

11ластины укладывают в форму, высота которой равна высоте пакета в сборе, с учетом суммарной толщины изоляции между î пластинами.

Форму с пакетом пластин помещают в магнитное поле, направленное поперечно к оси пакета пластин. Параллельно намагниченные пластины отталкиваются одна от дру1- гой и образуют одинаковые зазоры, так как сила отталкивания пластин прямо пропорциональна их намагниченности, и гбратно пропорциональна квадрату расстояния между пластинами.

Не прекращая воздействия магнитного поля, форму с пластинами опускают в сосуд с клеем, а затем все устанавливают в ультразвуковую установку и озвучивают. Под,3 воздействием ультразвукдвого и магнитного полей клей,проникает в зазоры между пластинами за 1 — 7 мин. Прочность склеивания и скорость пропитки возрастает в результате

Ах, совместногq действия на пропитываемый пакет, так как при пропитке в магнитном поле происходит ориентирование полярных групп клея. После этого выключают ультра-. звуковую установку, снимают воздействие магнитного поля, вынимают форму с пластинами, удаляют излишки клея, производят отвержение клеевого слоя между пластинами и получают готовый пакет магнитопровода.

Применение способа позволяет сократить время и снизить трудоемкость нанесения клея на пластины.

Фармцла изоЬретения

Способ сборки статорных и роторных па-. кетов магнитопроводов малогабаритных электрических машин по авт. св. № 265242, отличающийся тем, что, с целью сокращения времени введения клея в пакет, обеспечения равнотолщинного клеевого слоя и повышения прочности пакетов, введение клея в собранный пакет производят в магнитном поле, направленном перпендикулярно оси пакета.

Составитель Н. Кухарева

Редактор /I. Курасова Техред О. Луговая Корректор Л. Веселовская

Заказ 124 43 Тираж 856 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий ! !3035, Москва, Ж-35, Раушская наб., д. 4/5

Фюмиал ППП «Патент», r . Ужгород, ул. Проектная, 4
