Импульсный газовый проточный лазер периодического действия

Импульсный газовый проточный лазер периодического действия

Иллюстрации

Показать все

Реферат



1. ИМПУЛЬСНЫЙ ГАЗОВЫЙ ПРО-^ ТОЧНЫЙ ЛАЗЕР ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ, содержащий рабочую камеру с дросселирующей решеткой на входе, отличающийся тем, что, с целью увеличения частоть! следования импульсов и мощности лазерной генерации, на выходе из рабочей камеры установлена дополнительная перегородка.2.Лазер по п. 1, отличающийся/ тем, что, перегородка снабжена по крайней мере одним обратным клапаном лепесткового типа.3.Лазер по п. 1, о т л и ч аю щ и и с я тем, что перегородка выполнена в виде дросселирующей решетки. ...:?^Oi 4^ О) •Ч00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН (19) (11) 4(51) Н 01 $3/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2519442/18-25 (22) 23.08.77 (46) 23. 02. 85. Бюл. N- 7 (72) С.В.Дробязко, А.А.Некрасов и А.А,Якушев (53) 621. 375. 8 (088. 8) (56) 1. Branderberg W.Í, et а1.

Supersonic Transverse Electrical

Dischar(,e Laser, IEEE J. of QE, v. 8, )"- 4, р, 414-418, 1972. (54) (57) 1. HMIIIJIbCHbIA ГАЗОВЫЙ ПРОТОЧНЫЙ ЛАЗЕР ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ, содержащий рабочую камеру с дросселирующей решеткой на входе, о т л ич а ю шийся тем, что, с целью увеличения частоты следования импульсов и мощности лазерной генерации, на выходе из рабочей камеры установлена дополнительная перегородка.

2. Лазер по п. 1, отличаюшийся, тем, что перегородка снабжена по крайней мере одним обратным клапаном лепесткового типа.

3. Лазер по п. 1, о т л и ч аю шийся тем, что перегородка выполнена в виде дросселирующей решетки.

646730

Редактол Л. Письман Техред М.Пароцай.

Корректор Г. Огар

»

Заказ 541/3

Тираж 638

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Н 1t

Финал ППП Патент, r. Ужгород, ул. Проектная, 4

Йзобретение относится к области квантовой электроники и может быть использовано при разработке импульсных электроразрядных лазеров с,прокачкой рабочей сМеси газов, содержащей, например, СО .

Известен лазер указанного типа (13, содержащий рабочую газоразрядную ка меру С электродами и средство для сверхзвуковой прокачки рабочего 10 газа через эту камеру.

Сверхзвуковой режим прокачки рабочего газа в таком лазере усложняет его работу и затрудняет получение однородного разряда. . 15

Известен также импульсный газовый проточный лазер периодического дейст» вия I.2.3, на входе в рабочую камеру которого установлеНа дросселирующая решетка. : :---. . : 20

Недостатком указанного"лазера является вознИкнбвейие йосйе импульсйого выделения энергии"в рабочей камере кблебаний газовой среды, вызываемых ударными волнами," отраженными 2S от элементов газового тракта, расположенного за рабочей камерой по потоку газа. Эти колебания ограничивают частоту следования импульсов и мощ ность лазерной генефацйи .":

Цель изобретения - пов1ппейие .частоты следования импульсов и мощности

"лазерной генерации.

Это достйгается теМ, что на выходе ! из рабочей каМерь1 устаиовлена дОпол-

35 нительная перегородка. Перегородка может быть выполнена с обратным кла- паном лепесткового типа или в виде дросселирующей решетки."

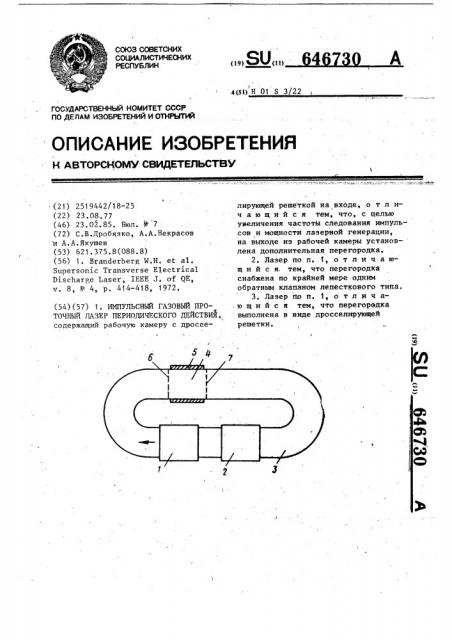

На чертеже представлена схема лазера.

Лазер содержит компрессор 1 для прокачки рабочего газа, холодильник 2, газовый тракт 3 и рабочую камеру 4

\ с электродами 5, на входе которой установлена дросселирующая решетка 6, а на выходе — перегородка 7 с обратными клапанами. Перегородку следует устанавливать на расстоянии от электродов 5, равном 0,15-0,20 межзлектродного зазора с тем, чтобы исключить возникновение поверхностного разряда на этой перегородке.

Лазер работает следующим образом.

В результате импульсного электрического разряда между электродами 5 часть электрической энергии переходит в энергию возбуждения верхнего лаэерного уровня рабочих молекул, которая затем преобразуется в лазерное излучение, а оставшаяся часть электрической энергии расходуется

\ на нагрев газа и образование ударных волн, распространяющихся из рабочей камеры 4 вверх и вниз по течению рабочего газа в газовом тракте 3.

При этом ударные волны, отраженные от верхней по течению части газового ! тракта, значительно ослабляются дросселирующей решеткой 6 при входе в рабочую камеру 4. Ударные волны же, отраженные от нижней части газоеого тракта, благодаря перегородке 7 с обратными клапанами вообще не проникают в рабочую камеру 4.

Вследствие этого колебания газовой ,среды в рабочей камере прекращаются райьше, чем в лазере-прототипе,. что позволит повысить частоту следования импульсов и мощность лазерной генерации.
