Диван-кровать

Диван-кровать

Иллюстрации

Показать все

Реферат



6469?9

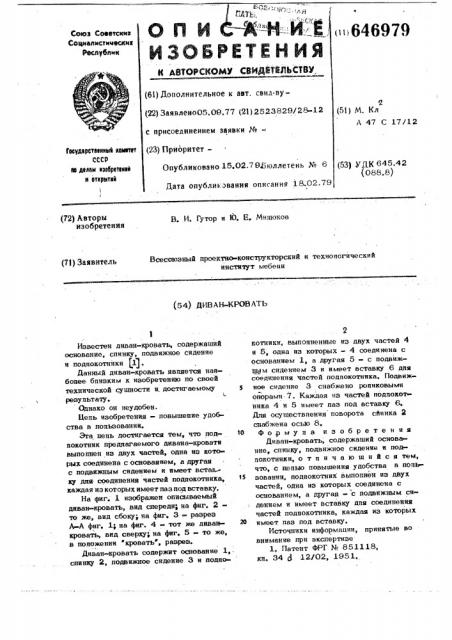

О П И " "-"-Й--И. R

ИЗОБРЕТЕНИЯ

Сотоа Советска

Соцмалистнмеожк

Республик (6!) Дополнительное к авт. свид-ву(22) Заявлеио05.09.77 (21) 2523829/28-12

Я (5т) М. Кл

А 47 С 17/12 с присоединением заявки Ит— (23) Приоритет—

Гкударстеееай кеиятет

СССР яа диаи им5репей я етхрмтий

Опубликовано 15.02.7Жюллетекь № 6 (53) УДК 645 42 (088,8) Дата опубликзнания описания 18.02.79 (72) Авторы изобретения

В. И. Гутор и 10, Е, Мишоков

Всесоюзный проектно конструкторский и технологический институт мебели (7l) Заявитель (54) ДИВА Н КРОВ АТЬ

Известен диван-кровать, содержаший основание, спинку, подвижное сидение и подлокотники (Я .

Данный диван-кровать является наиболее близким к изобретению по своей технической сушности и. достигаемому результату.

Однако он неудобен.

Бель изобретения - повышение удобства в пользовании.

Эга пель достигается тем, что подлокотник предлагаемого дивана-кровати выполнен из двух частей, одна из которых соединена с основанием, а другая с подвижным сидением и имеет встав ку для соединения частей подлокотника, каждая иэ которых имеет паз под вставку, На фиг. 1 изображен описываемый диван-кровать, вид спереди; на фиг. 2то же, вид сбоку на фиг, 3 - разрез

А-А фиг. 1 на фиг. 4 - тот же диванкровать, вид сверху на фиг. 5 — то же, в положении кровать", разрез.

Диван-кровать содержит основание 1, . спинку 2, подвижное сидение 3 и подло- котники, выполненные из двух частей 4 и 5, одна из которых — 4 соединена с основанием 1, а другая 5 - с подвижным сидением 3 и имеет вставку 6 для соединения частей подлокотника. Подвижное сидение 3 снабжено роликовыми опорами 7. Каждая из частей подлокот ника 4 и 5 имеет паз под вставку 6.

Для осушествления поворота спинка 2 снабжена осью 8.

Формула изобретения

Диван-кровать, содержаший основаwe спинку, подвижное сидение и подлокотники, о т л и ч а ю ш н и с я тем, что, с пелыо повышения удобства в поль зовании, подлокотник выполнен иэ nhyx частей, одна из которых соединена с основанием, а другая - с подвижным сидением и имеет вставку для соединения частей подлокотника, каждая из которых имеет паз под вставку.

Источники информаиии, принятые во внимание при акспертизе

1. Патент ФРГ ¹ 851118, кл. 34 Д 12/02, 1951.

Составитель В. Ермашов

Редактор И, Марголис Техред M. Борисова Корректор М @емок

Заказ 184/3 Тираж 540 Подписное

ЫНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.; д, 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
