Реферат

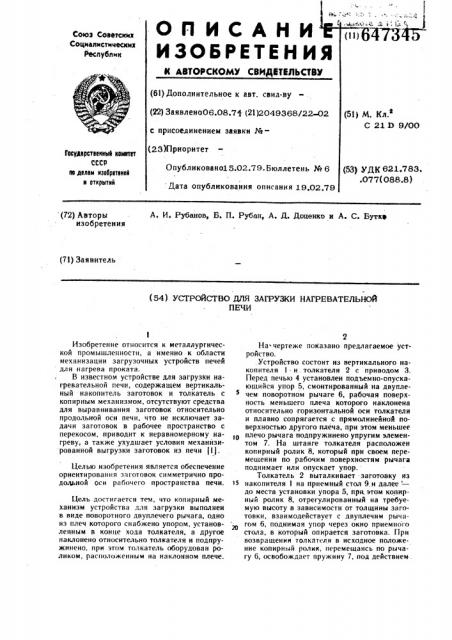

ОП ИСАНИ

ИЗОБРЕТЕН И

К АВТОУ СКОМУ СВИДЕТЕЛЬСТВ

Союз Советских

Социалистических

Респубпик (61) Дополнительное к авт. свид-ву (22) Заявлеио06.08.7ф (21)2049368/22 с присоединением заявки №(23)Приоритет

Гееударстееиеьй ееметет

СССР ее делам изебретеееЯ и еткрмтее

Опублнковано15.02.79. Бюллетень

Дата опубликования описания 19.0

A. И. Рубанов, Б. П. Рубан, А. Д. Доценко и А. С. Буткф {72) Авторы изобретения

{71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ НАГРЕВАТЕЛЬНОЙ

ПЕЧИ

Изобретение относится к металлургической промышленности, а именно к области механизации загрузочных устройств печей для нагрева проката.

В известном устройстве для загрузки нагревательной печи, содержащем вертикальный накопитель заготовок и толкатель с копирным механизмом, отсутствуют средства для выравнивания заготовок относительно продольной оси печи, что не исключает задачи заготовок в рабочее пространство с перекосом, приводит к неравномерному нагреву, а также ухудшает условия механизированной выгрузки заготовок из печи 11 .

Целью изобретения является обеспечение ориентирования заготовок симметрично продольной оси рабочего пространства печи. )5

Цель достигается тем, что копирный механизм устройства для загрузки выполнен в виде поворотного двуплечего рычага, одно из плеч которого снабжено упором, установленным в конце хода толкателя, а другое наклонено относительно толкателя и подпружинено, при этом толкатель оборудован роликом, расположенным на наклонном плече.

На чертеже показано предлагаемое устройство. . Устройство состоит из вертикального накопителя 1 . и . толкателя 2 с приводом 3, Перед печью 4 установлен подъемно-опускающийся упор 5, смонтированный на двуплечем поворотном рычаге 6, рабочая поверхность меньшего плеча которого наклонена относительно горизонтальной оси толкателя и плавно сопрягается с прямолинейной поверхностью другого плеча, при этом меньшее плечо рычага подпружинено упругим элементом 7. На штанге толкателя расположен копирный ролик 8, который при своем перемещении по рабочим поверхностям рычага поднимает или опускает упор.

Толкатель 2 выталкивает заготовку из накопителя 1 на приемный стол 9 и далее — до места установки упора 5, при,этом копирный ролик 8, отрегулированный на требуемую высоту в зависимости от толщины заготовки, взаимодействует с двуплечим рычагом 6, поднимая упор через окно приемного стола, в который опирается заготовка. При возвращении толкателя в исходное положение копирный ролик, перемещаясь по рычагу 6, освобождает пружину 7, под действием.

{)47345

Формула изобретения

Составитель Ю. Ляиов

Техред О. Луговая Корректор T. Ваiиконнн

Тираж 652 Подписное

Редактор Н. Корчеико

Заказ 249/23

LLHHHHH Государственного комитета Совета Министров CCCÐ по делам изобрегений и открытий

113035. Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП а Патент», г. Ужгород, ул. Проектная, 4 котором упор возвращается в искодное (нижиее1 положение, при этом упор, взаимодействуя с заготовкой своей рабочей поверхность{о, окончательно ориентирует ее вдоль продольной оси печи. Дальнейшее перемещение заготОвки в печь осуществляется подвижным подом, Устройство для загрузки нагревательной печи, содержащее толкатель с копириым механ измом и приводом, отличагои4ееся т" М, что, с целью обеспечения выравнивания заготовок перед загрузкой, копирный механи (M выполнен в виде поворотного двуплечсго рЬ1чага, одно из плеч которого снабжено упором, установленным в конце хода толкателя, а другое наклонено относительно толкателя, подпружинено, и на нем установлен ролик.

10 Источники информации, принятые во внимание при экспертизе

1. Авторское с в и детел лств о № 309055, кл. С 21 D 9/00, 1970.
