Реферат

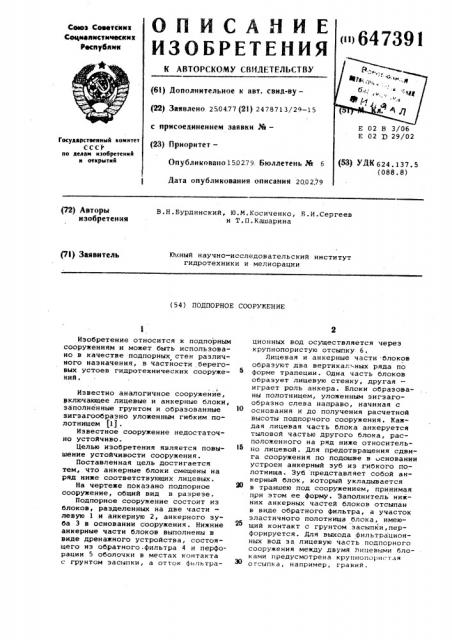

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюэ Сееетсиии

Сащмалистичасии к

Республик (бт) Дополнительное к авт. свид-ву— (22) Заявлено 2504.77(2I) 2478713/29-15 с присоединением заявки Ю— (23) Приоритет—

Государствеииый комитет

СССР

IIo делам изобретений и открытий

Онубликовано150279. Бюллетень % б

Дата опубликования описания 200279 (72) Авторы изобретения

В.Н.Бурдинский, IO.Ì.Косиченко, Б.И.Сергеев и Т.П.Кашарина

Pl) Заявитель

Ю><ный научно-исследовательский институт гидротехники и мелиорации (54) ПОДПОРНОЕ СООРУЖЕНИЕ

Изобретение относится к подпорным сооружениям и может быть использовано в качестве подпорных стен различного назначения, в частности,береговых устоев гидротехнических сооружений.

Известно аналогичное сооружение, включающее лицевые и анкерные блоки, заполненные грунтом и образованные зигзагообразно уложенным гибким полотнищем (1) .

Известное сооружение недостаточно устойчиво.

Целью изобретения является повышение устойчивости сооружения.

Поставленная цель достигается тем,.что анкерные блоки смещены на ряд ниже соответствующих лицевых.

На чертеже показано подпорное сооружение, общий нид в разрезе.

Подпорное сооружение состоит из блоков, разделенных на две части левую 1 и анкерную 2, анкерного зуба 3 в основании сооружения. Нижние анкерные части блокон выполнены в виде дренажного устройства, состоящего иэ обратного .фильтра 4 и перфорации 5 оболочки н местах контакта с грунтом засыпки, а отток фнльтрационных вод осуществляется через крупнопористую отсыпку 6.

Лицевая и анкерные части блоков образуют дна вертикальных ряда по форме трапеции. Одна часть блоков образует лиценую стенку, другая играет роль анкера. Блоки образованы полотнищем, уложенным зигзагообразно слена направо, начиная с основания и до получения расчетной высоты подпорного сооружения. Каждая лицевая часть блока анкеруется тыловой частью другого блока, расположенного на ряд ниже относительно лицевой. Для предотвращения сдвига сооружения по подошве в основании устроен анкерный зуб иэ гибкого полотнища. Зуб представляет собой анкерный блок, который укладывается в траншею под сооружением, принимая при этом ее форму. Заполнитель нижних анкерных частей блоков отсыпан в виде обратного фильтра, а участок эластичного полотнища блока, имеющий контакт с грунтом засыпки,перфорируется. Для выхода фильтрационных нод за лицевую часть подпорного сооружения между двумя лицевыми блоками предусмотрена крупнопорн<.тая отсыпка, например, гранин.

64 "> )Ч1 оруж=.-ния / Этим же концом полотнища покрывают предварительно отсыганный

"-,àïoëHHTeëü лицевой части 1 блока и

Оставшуюся половину основания сооружения. После этого приступают к изготовлению дренажного устройства, т.е.

Отсыпке Обратного фильтра 4, нанесению перфорации 5 и укладке поверх лицевой части блока крупнопористого материала. BLcoTB еаждОГО блОка и коли"ество дренажных устройств опре-!

О деляются расчетом. Укладка следующих блоков аналогична первому . При

::.-",введении подпорного сооружения

О его протяженности отдельные полотнища соединяются внахлест. 8 торце

coopóæåHHå эаделывается путем защемления между собой верхнего и нижнего >" ветка полотнища каждой части блока

P OTPF J BHOCTÈ., Предлагаемое подПОРное сооруже70 ние, аыпОлненное иэ блоковр сОстОЯщих . " з двух частей — лицевой и анкер;.-.Ой, имеет повышенную устойчивость э срс.знении с известным, а зигзагообразная укладка незамкнутого полотнищa позвол"-.åò избежать применения

;XeCTÊÛÕ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ И ШВОВ тем самым сократить объем строительных ОпераUèé и стоимость сооружения.

,Рормула изобретения

По всей протяженности подпорного сооружения ближе к тыльной частя З г

Отрывают траншею, в которую уклады-Вают зластичноЕ полотннще,. И эасыпаит грунтом. Один конец полотнища выводят иа поверхность, а другим концо,"-. накрывают траншею и расстилают по всей плОЩади осНоВВНВР ПОдпорнОГО сО--,0

Те- ОЯД г Мигай -" ОРР -"KTQP С, Патруш ва

Редактор E.ÕopHíà

Тираж 776 ПодписнОе : ПЛИПИ 1 Ос;да:.; твенногс комитета СССР

ПО ДЕЛаМ изобретений и 0"-.Крытий

113035. Москва, F,"-": Раушс<=-:я наб., д.4/5

Филиал ППП Патент,. г . УжгОрод, ул, Проектная, 4

Подпорное сооружение работает следующим Образом.

Боковому давлению грунта, "тремя=.

Щемуся сдвинуть блоки Относительно друг друга; противодействует сила трения, возникающая между двумя co-СЕДНИМИ бЛОКаМИ. Кроме того, Усилие, направленное на сдви" блока, воспринимается анкерной частью 2,другого блока, расположенного на ряд ниже

Относительно лицевой части 1 блока.

Такая анкерОвка блОкОВ значительнО

ПОВЫШаЕт СтатИЧЕСКУЮ УСтОйЧИВОСть сооружения в целом, так как ка."дая нижележащая часть блока имее . большую анкерующую способнос-ь ло сравнению с выше расположенными блоками за счет пригруженности большой тОлЩИ Грунта. Усилиям, cTремящимся сдвинуть сооружения по подошве, противодействует анкерный эуб 3 в основании сооружения. Грунтовые воды или фильтрационный поток c т-.з=-ад-:гся эа лицевую часть сооружения через перфорацию 5, обратный Фильтр 4 и крупнопористую Отсыпку 6 КОторая плотно зажимается между блокаы ., Таким образом, сооружение получае= дополнительную устойчивость эа счет снижения гидродинамического давления воды на его тыловую часть.

Подпорное сооружение воэводит:.. — . в следующей последовательности.

П- ::дпорное сооружЕНИЕ, ВКЛЮЧающЕЕ лицевыB !! c3нк=:рные блоки, образованные зигзагообразно Уложенным гибким полОт1 - ищем, О т J1 и ч а ю щ е E с я тем, 4TQ, с целью пОвышения еГО устойчизоcTè, анкерные б". о-ки смещены на ряд ниже соотзетствующих лицеВых, Источники информации, принятые ".О вни. ..ание при экспертизе:

i. Патент ЧССР 9 139Z83, кл,. 8"..а 7/06 1970
