Реферат

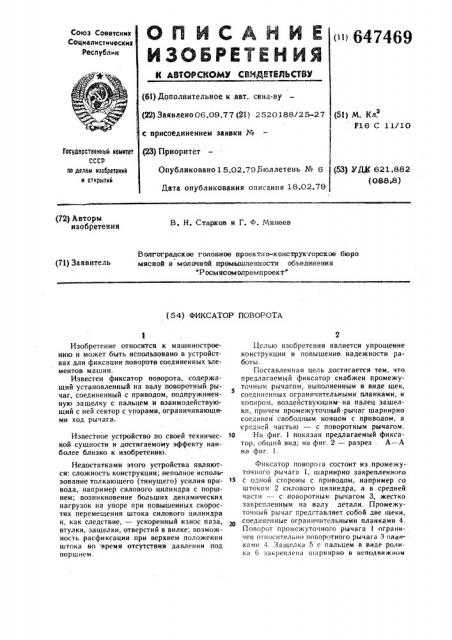

Союз Советских

Социалистических

Республик

<» 647469 (6l) Дополнительное к авт. авиа-ву (223 Заявлено 06.09.77 (21) 2520188/25-27 с присоединением заявки № (23) Приоритет (51) М. Кл

F16 С 11/10

Государственный комитет

СССР па делам изооретвннй и аткрытий

Опубликовано 15.02.79,Бюллетень № 6 (Я) УДЯ 621.882 (Q&8 8) Дата опубликования описания 18.02.79 (72) Автори изобретения

В. Н. Старков и Г. Ф. Минеев

Волгоградское головное проектно-конструкторское бюро мясной и молочной промышленности объединения

Росмясомолремпроект" (7l) Заявитель (54) ФИКСАТОР ПОВОРОТА

Изобретение относится к машиностроению и может быть использовано в устройствах для фиксации поворота соединенных элементов машин.

Известен фиксатор поворота, содержащий установленный на валу поворотный рычаг, соединенный с приводом, подпружиненную защелку с пальцем и взаимодействующий с ней сектор с упорами, ограничивающими ход рычага.

Известное устройство по своей технической сущности и достигаемому эффекту наиболее близко к изобретению, Недостатками этого устройства являются: сложность конструкции; неполное использование толкающего (тянущего) усилия привода, например силового цилиндра с коршнем; возникновение больших динамических нагрузок на упоре при повышенных скоростях перемещения штока силового цилиндра и, как следствие, — ускоренный износ паза, втулки, защелки, отверстий в вилке; возможность расфнксации при верхнем положении штока во время отсутствия давления под поршнем.

Целью изобретения является упрощение конструкции и повышенив надежности работы.

Поставленная цель достигается тем, что предлагаемый фиксатор снабжен промежуточным рычагом, выполненным в виде щек, соединенных ограничительными планками, н копиром, воздействующим- на палец зашелки, причем промежуточный-рычаг шарнирно соединен свободным концом с приводом, а средней частью — с поворотным рычагом.

10 На фиг. показан предлагаемый фиксатор, общий внд; на фнг. 2 — разрез . А — А на фиг. 1.

Фиксатор поворо га состоит из. промежуточного рычага 1, шарнирно закрепленного

15 с одной стороны с приводом, например со штоком 2 силового цилиндра, а в средней части — с поворотным рычагом 3, жестко закрепленным иа валу детали. Промежуточный рычаг представляет собой две щеки, соединенные ограничительными планками 4.

Поворот промежуточного рычага I ограничен относительно поворотного рычага 3 пленками 4. Защелка 5 с пальцем в виде ролика б закреплена шарнирно в неподвижном

647469

Формула изобретения

> цииПМ Заказ 278/ЗВ тираж l ЯЗВ Подписное

Филиал ППЛ аПатеииз, г. Ужгород, ул. Проекгиап. 4 кронштейне 7 и может поворачиваться в одном направлении. Копи р 8, закрепленный иа промежуточном рычаге. воздействует на ролик 6 защелки 5, Предлагаемое устройство работает следующим образом.

При выдвижении E!toK3 2 пром(жуточный рычаг! поворачивается на угол 4. отно- . сительно поворотного рыч-г- 3 до упора в ограничительную планку 4 рычага 1., при этом копир 8 воздействует на ролик 6, за- 39 щелка 5 поднимается и освобождает поворотный рычаг 3, Таким образом происходит процесс расфнксации.

При дальнейшем выдвижении штока силового цилиндра происходит совместный поворот промежуточного и поворотного рычагов и крайнее положение.

Ири обратном движении штока 2 проме>куточный рычаг 1 первоначально относительно поворотного рычага 3, а затем совместно с ним поворачиваются, при этом защелка 5 >а скользит скошенной поверхностью по поворотному рычагу 3. При дальнейшем движении штока защелка выступом западает за поворотный рычаг 3, происходит процесс фиксации.

Фиксатор поворота, содержащий установленный на валу поворотный рычаг, соединенный с приводом, и защелку с пальцем, отличающийся тем, что, с целью повышения степени использования усилия привода, упрощения конструкции и повышения надежности работы, он снабжен промежуточным рычагом, выполненным в виде щек, соединенных ограничительными планками, и копиром, воздействующим на палец защелки, причем промежуточный рычаг шарнирно соединен свободным концом с приводом, а средней частью — с поворотным рычагом.
