Эластичная муфта

Эластичная муфта

Иллюстрации

Показать все

Реферат

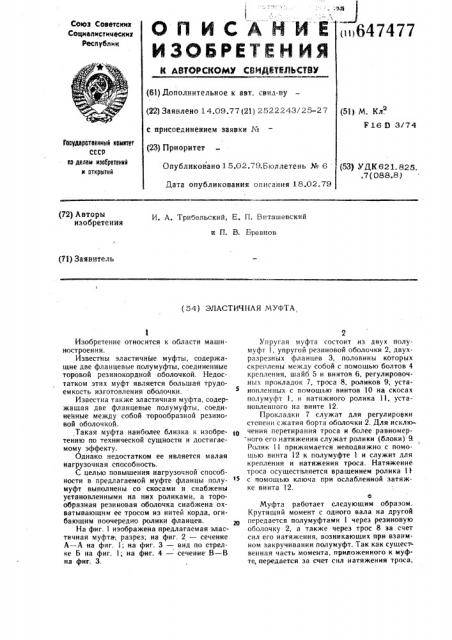

Союз Советских

Социалистических

Республик ()647477 (61) Дополнительное к авт. свил-ву (22) Заявлено 14.09.77 (21) 2522243/25-27 (51} М. Кл

F 16 0 3/74 с присоединением заявки ¹ (23) Приоритет

Гоеудв ретвенный кемнтет

СССР ее делам иэеаретеннй н открытей (53} УДК 621. 825..7 (088.8) Опубликовано 15.02.79.Бюллетень № 6

Дата опубликования описания 18.02.79 (72) Авторы изобретения

И. А. Трибельский, E. П. Виташевский и П. В. Бревнов (71) Заявитель (54) ЭЛАСТИЧНАЯ М УФТА, 1

Изобретение относится к области машиностроения.

Известны эластичные муфты, содержащие две фланцевые полумуфты, соединенные торовой резинокордной оболочкой. Недостатком этих муфт является большая трудоемкость изготовления оболочки.

Известна также эластичная муфта, содержащая две фланцевые полумуфты, соединенные между собой торообразной резиновой оболочкой.

Такая муфта наиболее близка к изобретению по технической сущности и достигаемому эффекту.

Однако недостатком ее является малая нагрузочная способность.

С целью повышения иагрузочной способности в предлагаемой муфте фланцы полумуфт выполнены со скосами и снабжены уетановленными на них роликами, а торообразная резиновая оболочка снабжена охватывающим ее тросом из нитей корда, огибающим поочередно ролики фланцев.

На фиг. 1 изображена предлагаемая эластичная муфта; разрез; на фиг. 2 — сечение

А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1; на фиг. 4 — сечение  — В на фиг. 3.

Упругая муфта состоит из двух полумуфт 1, упругой резиновой оболочки 2, двухразрезных фланцев 3, половины которых скреплены между собой с помощью болтов 4 крепления, шайб 5 и винтов 6, регулировочных прокладок 7, троса 8, роликов 9, установленных с помощью винтов 10 на скосах полумуфт 1, и натяжного ролика l l, установленного на винте 12.

Прокладки 7 служат для регулировки степени сжатия борта оболочки 2. Для исключения перетирания троса н более равномерного его натяжения служат ролики (блоки) 9.

Ролик 11 прижимается неподвижно с помощью винта 12 к полумуфте 1 и служит для крепления и натяжения троса. Натяжение троса осуществляется вращением ролика 11 с помощью ключа при ослабленной затяжке винта 12. о

Муфта работает следующим образом.

Крутящий момент с одного вала на другой передается полумуфтами 1 через резиновую оболочку 2, а также через трос 8 за счет сил его натяжения, возникающих при взаимном закручивании полумуфт. Так как сущест венная часть момента, приложенного к муф. те, передается за счет сил натяжения троса, 647477

Формула изобретения

Составитель !О. Абалтусов

Редактор Л. Василькова Текред О. Луговая Корректор И. Гоксич

Заказ 278/30 Тираж! !33 !1о чиненое

ЦНИИПИ Государственного комитетa CCCP ио делам изобретений и открыгни ! 3035, Москва, )V,-35, рауновская наб., д. 4/5

Филиал П!1П «Патента, г Ужгород, ул Проектная, 4 то нагрузочная способность муфTbt повыиаетс я.

Эластичная муфта, содержащая две фланцевые полумуфты, соединенные между собой торообразной резиновой оболочкой, отлачаюи4аяея тем, что, с целью повышения нагрузочной способносги, фланцы полумуфт выполнены со скосами и снабжены установленными на них роликами, а торообразная резиновая оболочка снабжена охватывак!иим ее тросом из нитей корда, огибающим поочередно ролики фланцев.
