Реферат

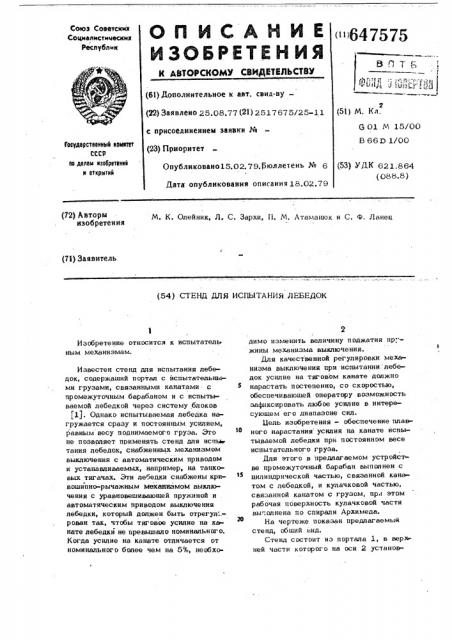

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное н авт. саид-ву— (22) Заявлено 25.08.77 (21) 2517675/25-11 с присоединением заявки Ие (23) Приоритет

Опубликовано15.02. 79.бюллетень № 6

Союз Соввтских

Социалистических

Республик

«»647575

Г) -(!- 1Й - .О!1 .6 (:Д е

2 (51) И. Кл.

Q 01 М 15/00

В 66 D 1/00

Гоеударственный комитет

СССР оо делом иэооретвний и открытий (53) УДК 621.864 (088.8 ) Дата опубликования описания 18.02,79

М. К. Олейник, Л. С. Зархи, П. М. Атаманюк и С. Ф. Ланец (72) Авторы изобретения (7l) Заявитель (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЛЕБЕДОК

Изобретение относится к испытатель ным механизмам.

Известен стенд для испытания лебедок, содержащий портал с испытательными грузами, связанными канатами с промежуточным барабаном и с испытываемой лебедкой через систему блоков (1j. Однако испытываемая лебедка нагружается сразу и постоянным усилием, равным весу поднимаемого груза. Это не позволяет применять стенд для испы тания лебедок, снабженных механизмом выключения с автоматическим приводом и устанавливаемых, например, на танковых тягачах, Эти лебедки снабжены кривошипно-рычажным механизмом выключения с уравновешивающей пружиной и . автоматическим приводом выключения лебедки, который должен быть отрегул".— рован так, чтобы тяговое усилие на канате лебедки не превышало номинального.

Когда усилие на канате отличается от номинального более чем на 5%, необх димо изменить величину поджатия пр:-жины механизма выключения.

Для качественной регулировки механизма выключения при испытании лебедок усилие на тяговом канате должно нарастать постепенно, со скоростью, обеспечивающей оператору возможность зафиксировать любое усилие в интересуюшем его диапазоне сил.

Цель изобретения - обеспечение плавного нарастания усилия на канате испытываемой лебедки при постоянном весе испытательного груза.

Для этого в предлагаемом устройстве промежуточный барабан выполнен с цилиндрической частью, связанной канатом с лебедкой, и кулачковой частью, связанной канатом с грузом, при этом рабочая поверхность кулачковой части вы-.олнена о спирали Архимеда.

На чертеже показан предлагаемый стенд, общий ьид.

Стенд состоит из портала 1, в верх ней части которого на оси 2 установ64757 5 кmax

М

2 гр

20 лен промежуточный барабан с цилиндрической частью 3 и кулачковой частью

4. На цилиндрической части 3 закреплен канат 5, связанный коушем 6 с испытываемой лебедкой. На кулечковой части 4 закреплен канат 7, связанный с испытательным грузом 8.

Стенд снабжен датчиками угла ново» рота кулачковой части 4 и световым табло, показывающим оператору усилие на тяговом канате лебедки (датчики и табло на чертеже не показаны).

Для получения постоянной скорости нарастания усилия на тяговом канате лебедки рабочая поверхность части 4 образована спиралью Архимеде. Размерь1 частей 4 и 3 подобраны так, что выполняется соотношение;

В 4 Ь6 R d итн п крах 2

Р где % — радиус цилиндрической части . 6 барабана;

6 — вес испытательного груза; гр — усилие на канате лебедки в .

1 начале подъема груза;

Рq — максимальное усилие на канате лебедки; — минимальный радиус кулачко mjn вой части а — максимальный радиус кулачковой части, В исходном положений стенда канат

7, несущий груз 8, касается рабочей поверхности части 4 в точке минимел ного радиуса.

При включении испытываемой лебедки канат 5 поворачивает цилиндрическ ю часть 3 бар бене вместе с кулачковой частью 4, поднимающей груз 8. При этом усилие на тяговом тросе лебедки в начале подъема груза рассчитывается по формуле:

Поскольку профиль рабочей поверхности кулачковой части образован спиралью

Архимеда, то прирост усилия на канате лебедки пропорционален углу поворота барабана и кулачка. Нужная скорость нарастания усилия на канате при данной скорости его перемещения определяется диаметром барабана.

Когда максимальный радиус барабана находится в горизонтальном положении, усилие на канате лебедки мексимальное и ревное.

Формула из обре те ния

Стенд для испытания лебедок, содержащий портал с испытательными грузами, связанными канатами с промежуточным барабаном и с испытываемой лебедкой через систему блоков, о т л и ч а ю— шийся тем, что, с целью обеспечеЗО ния плавного нарастания усилия на кенате испытываемой лебедки при постоя ном весе испытательного груза, промежуточный барабан выполнен с цилиндрической частью, связанной канатом с лебедкой, и кулачковой частью, связанной канатом с грузом, при этом рабочая поверхность кулачковой части выполнена пс спирали Архимеде.

Источники информации, принятые во

40 внимание при экспертизе.

1. Авторское свидетельство СССР

l4 122921, кл, G01 М 15/00, 1958.
