Электромагнитно-акустический преобразователь для ультразвукового контроля изделий

Электромагнитно-акустический преобразователь для ультразвукового контроля изделий

Иллюстрации

Показать все

Реферат

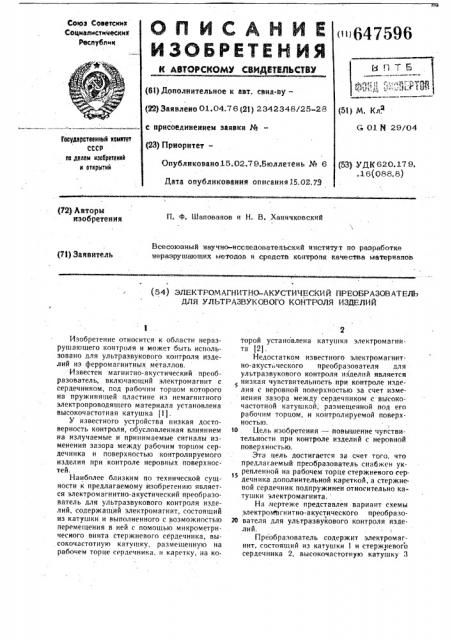

Союз Советских

Соцыапыстыческыи

Респубпык

<»647596 г-! r» 5 (6!) Дополнительное к авт. свид-ву— (22) Заявлено Ol. 04. 7 6 pl) 2342348/25-28 е присоединением заявки №вЂ” (23) Приоритет—

Опубликовано15.02.79.Бюллетень № 6

Дата опубликования описания И.О3.79 (5l) М. Кл

6 01 К 29/04 е еоудеротеениьй комитет ссср ио делам иэооретеиий и открытий (53) УДК620.179.. 1 6(088,8) П. Ф, Шаповапов и H. B. Ханичковский

{72)-Автори изобретения

Всесоюзный научно-исспедоватепьский институт по разработке неразрушающих методов и средств контропя качества материалов (71) Заявитель (54) ЗЛЕКТРОМАГНИТНО-АКУСТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

ДЛЯ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ ИЗДЕЛИЙ

Изобретение относится к области неразрушающего контроля и может быть использовано для ультразвукового контроля изделий из ферромагнитных металлов.

Известен магнитно-акустический преобразователь, включающий электромагнит с сердечником, под рабочим торцом которого на пружинящей цластине из немагнитного электропроводящего материала установлена высокочастотная катушка {!).

У известного устройства низкая достоверность контроля, обусловленная влиянием на излучаемые и принимаемые сигналы изменения зазора между рабочим торцом сердечника и поверхностью контролируемого изделия при контроле неровных поверхностей.

Наиболее близким по технической сущности к предлагаемому изобретению является электром а гнитно-а кустический преобразователь для ультразвукового контроля изделий, содержащий электромагнит, состоягций из катушки и выполненного с возможностью перемещения в ней с помощью микрометрического винта стержневого сердечника, высокочастотную катушку, размещенную на рабочем торце сердечника, и каретку, на ко.2 торой установлена катушка электромагнИта !2).

Недостатком известного электромагнитно-акуст ческого преобразователя для ультразвукового контроля изделий является низкая чувствительность при контроле изделия с неровной поверхностью за счет изменения зазора между сердечником с высокочастотной катушкой, размещенной под его рабочим торцом, и контролируемой поверхностью.

30 Цель изобретения — повышение чувствительности при контроле изделий с неровной поверхностью.

Эта цель достигается за счет того, что предлагаемый преобразователь снабжен укрепленной на рабочем торце стержневого сердечника дополнительной кареткой, а стержневой сердечник подпружинен относительно катушки электромагнита.

На .чертеже представлен вариант схемы электромагнитно-акустического преобразо20 вателя для ультразвукового контроля изделий. !

Преобразователь содержит электромагнит, состоящий из катушки и стержневого сердечника 2, высокочастотную катушку 3

64 7596

Формула изобретения

Составитель М. Андреева

Техред О. х1угоная Корректор A. Кравне;гко

Тираж l089 Подписное

Редактор И. Марголис

Заказ 297/37

LLHHHHH Государственного комитета Совета Министров СССР ио делам изобретениИ и открытий

113035, Москва, >К-35, Раушская наб., и. 4/5

Филиал ППИ «Патенг», г. Ужгород, ул. Нроектная, 4 и дополнительную каретку 4, установленные на рабочем торце стержневого серде яика 2, скобу 5, .установленную на нерабочем торце хатун ки l электромагнита, упругий элемент 6 в виде пружины, служащей для упругого крепления стержневого сердечника 2 к скобе 5, каретку 7, на которой установлена катушка l электромагнита. Позицией 8 на чертеже обозначен источник питания преобразователя.

Устройство работает следующим образом.

При вкл1очеиии источника 8 питания стержневой сердечник 2 под воздействием пружины 6 занимает определенное положение в канале катушки I электромагнита. Когда под электромагнитом появляется контролируемое изделие, стержневой сердечник 2 притягивается к его поверхности магнитным полем.

При взаимном перемещении электромагннтно-акустического преобразователя и изделия с неровной поверхностью зазор между стержневым сердечником 2 с высокочастотной катушкой 3 и поверхностью изделия всегда остается постоянным за счет наличия дополнительной каретки 4 и подпружинивания с.гержневого сердечника 2.

Применение такого электромагнитно-акустического преобразователя позволяет пов1ысить чувствительность при контроле иэделий с неровной поверхностью.

3лектромагнитно-акустический преобразогатель для ультразвукового конт1Ьля изделий, содержащий электромап ит, состоящий из катушки и выполненного с возможностью перемещения в ней стержневого.сердечника, высокочастотную катушку, размещенну1о нг рабочем торце сердечника, и каретку, на которой установлена катушка электромагнита, отличающийся тем, что, с целью погышения чувствительности при контроле изделий с неровной поверхностью, он снабжен укрспленной на рабочем торце стержневого сердечника допоЛнительной кареткой, а стержневой сердечник подпружинен относительно катушки электромагнита.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 407229, кл. G 01 N 29/04, 1972.

2. «Дефектоскопия», l973, № 3,, с. 135—

136.
