Реферат



47660

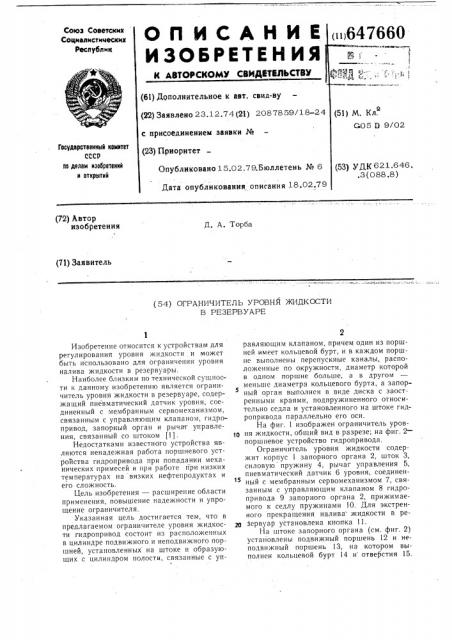

Союз Советских

Социалистимеских

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИВЛЬСТВУ

1

1 (61) ДОполнительное к авт. свид-ву (22) Заявлено 23.12.74 (21) 2087859/18-24 с присоединением заявки № (23) Приоритет

Опубликовано 15.02,79.Бюллетень № 6

Дата опубликования описания 18.02.7

Кл.

С05 0 9/02

Государственный комитет

СССР по делам изобретений и открытий

ygK 621.646. .3 (088.8) (72) Автор изобретения

Д. А. Торба (71) Заявитель (54) ОГРАНИЧИТЕЛЬ УРОВНЙ ЖИДКОСТИ

В РЕЗЕРВУАРЕ

Изобретение относится к устройствам для регулирования уровня жидкости и может быть использовано для ограничения уровня налива жидкости в резервуары.

Наиболее близким по технической сущности к данному изобретению является ограничитель уровня жидкости в резервуаре, содержащий пневматический датчик уровня, соединенный с мембранным сервомеханизмом, связанным с управляющим клапаном, гидропривод, запорный орган и рычат управления, связанный со штоком (1).

Недостатками известного устройства являются ненадежная работа поршневого устройства гидропривода при попадании механических примесей и при работе при низких температурах на вязких нефтепродуктах и его сложность.

Цель изобретения — расширение области применения, повышение надежности и упрощение ограничителя.

Указанная цель достигается тем, что в предлагаемом ограничителе уровня жидкости гидропривод состоит из расположенных в цилиндре подвижного и неподвижного поршней, установленных на штоке и образующих с цилиндром полости, связанные с упI равляющим клапаном, причем один из поршней имеет кольцевой бурт, и в каждом поршне выполнены перепускные каналы, расположенные по окружности, диаметр которой в одном поршне больше, а в другом меньше диаметра кольцевого бурта, а запорный орган выполнен в виде диска с заостренными краями, подпружиненного относительно седла и установленного на штоке гидропривода параллельно его оси.

На фиг. 1 изображен ограничитель уровщ ня жидкости, общий вид в разрезе; на фиг. 2— поршневое устройство гидропривода.

Ограничитель уровня жидкости содержит корпус 1 запорного органа 2, шток 3, силовую пружину 4, рычаг управления 5, пневматический датчик 6 уровня, соединен15 ный с мембранным сервомеханизмом 7, связанным с управляющим клапаном 8 гидропривода 9 запорного органа 2, прижимаемого к седлу пружинами 10. Для экстренного прекращения налива жидкости в ред зервуар установлена кнопка 11.

На штоке запорного органа (см. фиг. 2) установлены подвижный поршень 12 и неподвижный поршень 13, на котором выполнен кольцевой бурт 14 и отверстия 15.

647660

На подвижном поршне выполнены отверстия 16. Отверстия 15 и 16 являются перепускными каналами.

Ограничитель уровня жидкости в резервуаре работает следующим образом.

На горловину резервуара устанавливают пневматический датчик 6 уровня. Затем нажимают рычаг 5 вниз до отказа, сжимая пружину. 4, при этом запорный орган 2 открывает проходное отверстие для щ налива жидкости. Управляющая жидкость из верхней полости гидропривода 9 через отверстия в поршне 13 и отверстия в поршне 12 поступает в нижнюю часть цилиндра гидропривода 9.

Под действием пружины 4 и несжимаемости управляющей жидкости поршень 12 прижимается к кольцевому бурту 14 поршня

13 и перепуск управляюгцей жидкости прекрашается, что обеспечивает удержание запорного органа 2 в открытом положении.

При достижении заданного уровня жидкости в резервуаре воздух в полости пневматического датчика 6 уровня сжимается и давит на мембрану сервомеханизма 7, усилие которой передается на управляющий клапан 8, который открывает канал, и управляюгцая жидкость перетекает с нижней полости гидропривода в верхнюю полость, а запорный орган 2 под действием пружины 4 закрывает проходное отверстие и налив прекращается.

Для экстренного прекращения налива жидкости в резервуар следует нажать кнопку 1, которая откроет клапан 8, следствие чего произойдет прекращение налива.

В связи с тем, что запорный орга» 2 расположен параллельно штоку 3, в зимнее время загустевшая жидкость оказывает значительно меньшее сопротивление на шток при перемещениях, так как клапан, выполненный в форме диска, ребром режет загустевший продукт в корпусе задвижки, а подпружинивание запорного органа 2 обеспечивает надежное запирание задвижки и позволяет автоматически отсасывать оставшийся нефтепродукт из наливнььх стояков без ручного управления устройством.

Формула изобретения

Ограничитель уровня жидкости в резервуаре, содержащий пневматический датчик, уровня, соединенный с мембранным сервомеханизмом, связанным с управляющим клапаном, гидропривод, запорный орган и рычаг управления, связанный со штоком, отличаюи1ийся тем, что, с целью расширения области применения, повышения надежности и упрошения ограничителя, гидропривод состоит из расположенных в цилиндре подвижного и неподвижного поршней, установленных на штоке и образующих с цилиндром полости, связанные с управляюшим клапаном, причем один из поршней имеет кольцевой бурт, и в каждом поршне выполнены перепускные каналы, расположенные по окружности, диаметр которой в одном поршне больше, а в другом — меньше диаметра кольцевого бурта, а запорный орган выполнен в виде диска с заостренными краями, подпружиненного относительно седла и установленного на штоке гидропривода параллельно его оси.

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР № 236048, кл. G 05 D 9/02, 1966.

647660
