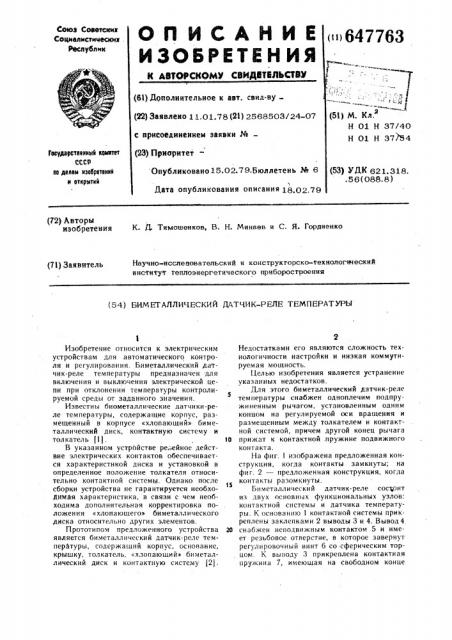

Союз Соеетсниа

Социалистически»

Республик

О И НИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЙТЙЛЬСТВУ 647763 л (5%) М. Кл.

Н 01 Н 37/40

Н 01 Н 37Ъ4 (6!) Дополнительное к авт. свил-ву () Заявлено 1 1.01.78 (21) 2568503/24-07 с присоединением заявки № (23) Приоритет Овубликовано15.02.79.Бюллетень ¹ 6

Дата опубликования описания 18 02 79

Гееудеретееиньй кеметет сссР ее делам езебретеиеа и еткрытий (S3) " ДК 621.318..56(088.8) (72) Авторы изобретения К. Д. Тимошенков, В. Н. Минаев и С. Я. Гордиенко

Научно-исследовательский и конструкторско-технологический институт теплоэнергетического приборостроения (71) Заявитель (54} БИМЕТАЛЛИЧЕСКИЙ ДАТЧИК-РЕЛЕ ТЕМПЕРАТУРЫ

Изобретение относится к электрическим устройствам для автоматического контроля и регулирования. Биметаллический датчик-реле температуры предназначен для включения и выключения электрической цепи при отклонении температуры контролируемой среды от заданного значения.

Известны биометаллические датчики-реле температуры, содержащие корпус, размещенный в корпусе «хлопающий» биметаллический диск, контактную систему и толкатель t l j.

В указанном устройстве ре ейное действие электрических контактов обеспечивается характеристикой диска и установкой в определенное положение толкателя относительно контактной системы. Однако после сборки устройства не гарантируется необходимая характеристика, в связи с чем необходима дополнительная корректировка положения «хлопающего» биметаллического диска относительно других элементов.

Прототипом предложс нного устройства является биметаллическии датчик-реле температуры, содержащий корпус, основание, крышку, толкатель, «хлопающий» биметаллический диск и контактную систему (2j.

Недостатками его являются сложность технологичности настройки и низкая коммутируемая мощность.

Целью изобретения является устранение указанных недостатков.

Для этого биметаллический датчик-реле температуры снабжен одноплечим подпружиненным рычагом, установленным одним концом на регулируемой оси вращения и размещенным между толкателем и контактной системой, причем другой конец рычага

10 прижат к контактной .пружине подвижного контакта.

На фиг. изображена предложенная конструкция, когда контакты замкнуты; на фиг. 2 — предложенная конструкция, когда разомкнуTbl.

Биметаллический датчик-реле состоит из двух основных функциональных узлов: контактной системы и датчика температуры. К основанию 1 контактной системы прикреплены заклепками 2 выводы 3 и 4. Вывод 4

20 снабжен неподвижным контактом 5 и имеет резьбовое отверстие, в которое завернут регулировочный винт 6 со сферическим торцом. K выводу 3 прикреплена контактная пружина 7, имеющая на свободном конце

3 контакт 8, взаимодействующий с контактом 5. С контактной пружиной 7 взаимодействует одноплечий подпружиненный рычаг 9 с осью вращения на сферическом торце винта 6. Рычаг 9 прижат к сферическому торцу винт б и контактной пружине 7 пружиной 10. Сверху контактная система закрыта крышкой 11, снизу — корпусом 12.

В зазоре между корпусом и торцом основания 1 размещен термобиметаллический

«хлопающий» диск 13, движение которого через толкатель 14 рычаг 9 передает контактной пружине 7.

Устройство работает следующим образом.

При повышении температуры «хлопающего» биметаллического диска 13 центр его сферической поверхности перемещается (в сторону увеличения радиуса сферы) сначала медленно, а затем хлопком, меняя направление прогиба. При медленном перемещении центра сферы диска толкатель 14 не размыкает контакты 5 и Я,так как между толкателем и рычагом 9 в точке их взаимод=йствия предусмотрен зазор В. При хлопке биметаллический диск через толкатель и рычаг отжимает контактную пружину 7, размыкая контакты 5 и 8.

При понижении температуры центр сферы диска также сначала медленно перемещается (в сторону увеличения радиуса сферы), затем хлопком, меняя направление прпп ба, возвращается в исходное состоян ие.

Контакты замыкаются при хлопке биметаллического диска.

В другом варианте исполнения предлагаемоГО датчика-реле контакты МОГут за м ыкаться при повышении температуры. Исходным положением для такого исполнения является положение, представленное на фиг.2, а яоложение после срабатывания контактов при нагреве представлено на фиг. 1.

Таким образом, в предложенном устройстве установленный с зазором относительно толкателя рычаг соединяется с толкателем только в момент хлопка диска под действием температуры. Перемещением оси вращения рычага устанавливается момент соединения толкателя с рычагом.

В отличие от известных устройств в предs лагаемой конструкции повышается технологичность настройки: регулировка возможна до сборки изменением положения толкателя в процессе сборки и после сборки изменением зазора между торцом толкателя и рычагом при фиксированном положении толкателя. Повышается точность настройки, обеспечиваемая бесступенчатым плавным перемещением оси врагценпя рычага, при котором регулируемый зазор изменяется в 3 — 4 раза медленнее, чем перемещаемая регулировочным винтом точечная опора (ось вращения рычага) . Повышается коммутируемая могцность за счет увеличения скорости срабатывания контактов и зазора между разомкнуть:ми контактами, что обеспечивается соответствующим соотнОшением плеч р61чага и контактной пружины.

Формула изобретения

Биметаллический датчик-реле температуры, содержащий корпус, основание, крышку, толкатель, «хлопающий»- биметаллический диск и контактную систему, от,гичаюи ийся тем, что, с целью повышения коммутируемой мощности, улучшения технологичности 0 настройки, уст:зойство снабжено одноплечим подпружиненным рычагом, установленным одни((концом на регулируемой Оси вращения . размещенным между толкателем и контактной системой, причем другой конец рыча-а прижат к контактной пружине подвижного контакта.

Источники информации, принятые во внимание при экспертизе ! . Патент СП1Л № 3946589, г(2 кл. 73--17, 1976.

2. Авторское свидетельство СССР № 470874, кл. И 01 Н 37140, 1974.
