Сверхвысокочастотный ограничитель

Сверхвысокочастотный ограничитель

Иллюстрации

Показать все

Реферат

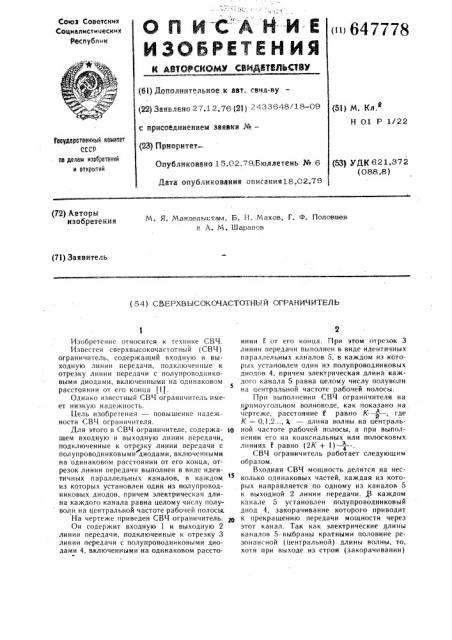

О и и сА Йи-е

И ЗОБРЕ ГЕ Н ИЯ

Союз Советских

Социалистических

Республик

< 647778 (6!) Дополнительное к авт. саид-ву (ЯЯ) Заявлено 27.12.76 (21) 2433648/18-09 (51) М, Кл.

Н 01 P 1/22 е присоединением заявки №вЂ” (23) Приоритет

Гесударстееихых иснхтет

СССР се делан хзобретеннй н етхрьпий (53) УДК 621.372 (088.8) Опубликовано 15.02,79.Бюллетень № 6

Дата опубликования описаиия18.02.79 (72) Авторы изобретения

М. Я. Мандепьп;там, Б. Н. Махов, Г. Ф. Половцев и А. М. Шарапов (71) Заявитель (54) СВЕРХВЫСОКОЧАСТОТНЬ1 Й ОГРАНИЧИТЕЛЬ

Изобретение относится к технике СВЧ.

Известен сверхвысокочастотный (СВЧ) ограничитель, содер>каспий входную и выходную линии передачи, подключенные к отрезку линии передачи с полупроводниковыми диодами, включенными на одинаковом расстоянии от его конца (!1.

Однако известный СВЧ ограничитель имеет низкую надежность.

Цель изобретения — повышение надежности СВЧ ограничителя.

Для этого в СВЧ ограничителе, содержа- 1а щем входную и выходную линии передачи, подключенные к отрезку линии передачи с полупроводниковыми диодами, включенными г на одинаковом расстоянии от его конца, отрезок линии передачи выполнен в виде идентичных параллельных каналов. в каждом из которых установлен один из полупроводниковых диодов, причем электрическая длина каждого канала равна целому числу полуволн на центральной частоте рабочей полосы, На чертеже приведен СВЧ ограничитель. 2а

Он содержит входную 1 и выходную 2 линии передачи, подключенные к отрезку 3 линии передачи с полупроводниковыми диодами 4, включенными на одинаковом расстоянин Г от его конца. При этом отрезок 3 линии передачи выполнен в виде идентичных параллельных каналов 5, в каждом из которых установлен один из полупроводниковых диодов 4, причем электрическая длина каждого канала 5 равна целому числу полуволн на центральной частоте рабочей полосы.

При выполнении СВЧ ограничителя на прямоугольном волноводе, как показано на чертеже, расстояние Г равно K — —, где

К =- 0,1,2..., Х вЂ” длина волны «а центральной частоте рабочей полосы, а при выполнении его на коаксиальных или полосковых линиях 1 равно (2К + t)

СВЧ ограничитель работает следующим образом.

Входная СВЧ мошность делится на несколько одинаковых частей, каждая нз которых направляется по одному из каналов 5 к выходной 2 линии передачи., 3 каждом канале 5 установлен полупроводниковый диод 4, закорачивание которого приводит к прекрашению передачи мошности через этот канал. Так как электрические длины каналов 5 выбраны кратными половине резонансной (центральной) длины волны, то, хотя при выходе из строя (закорачивании) (>47778 .

Формула изобретения

Составитель A. Кузнепов

Редактор T. Юрчнкова Те><ред О. Луг<>вая Корректор С.!1!екмар

Заказ 328/4 7 Тираж 922 1!одпн< ное !!11ИИ!114 Государственного комитета СССР по делам изобретений н открытий ! !3035, Москва, )К-зг>, Раугнская наб, д. 4!5

Филиал ППП «Патентэ, г. Ужгород, ул Г!роектная, 4

1 этот канал и отключается, остальные каналы при этом образуют новый совокупив>й отрезок 3 линии передачи с электрической длиной, кратной половине резонанснои длины волны, обеспечивающий передачу мощности на резонансной (центральной) частоте с минимальными потерями. Таким образом, в режиме пропускания закорачивание части диодов не нарушает существенно работу

СВЧ ограничителя вблизи центральной частоты, Если рабочая полоса;.ВЧ ограничите ля в режиме пропускания шире, чем требуется системой, в которой он используется. а обычно это так, то сужение полосы., возрастающее по мере выхода диодов из строя, остается несущественным до тех пор, пока реальная рабочая полоса не становится уже, чем требуется для системы.

В режиме запирания выход из строя (закорачивание) диодов несколько уменьшает величину просачивающейся мощности.

СВЧ ограничитель по сравнению с нро тоти>н>м бг>лес надежен.

Сверхвысокочастотный ограничитель, содержащий входную и выходную линии передачи, подключенные к отрезку линии передачи с полупроводниковыми диодами, включенными на одинаковом расстоянии от его конца, отлича>ои4ийся тем, что, с целью повышения надежности, отрезок линии передачи выполнен в виде идентичных параллельных каналов, в каждом из которых установлен один из полупроводниковых диодов, причем электрическая длина каждого канала равна

15 целому числу полуволн на центральной частоте рабочей полосы. ,Источники информации, принятые во внимание при экспертизе

Патент Be.>>èêoáðèòàíèè Хо 995839, кл. Н W, )9б5.
