Реферат

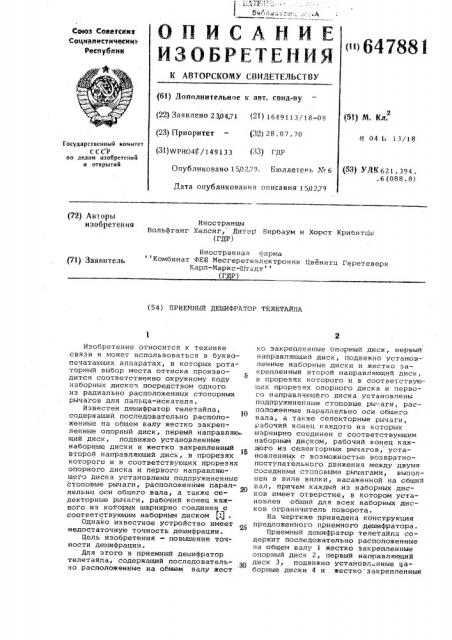

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Лополиительное к авт. свил-ву (22) Заявлено 23,04.71 (21) 16491i 3/18-.09 (23) ПриоритЕт — (32) 28.07.70 (31) WPH048/149133 (з) ГДР

Опубликовано 150279: Бюллете ь М 6

Дата опубликования описания 1Б0279 (Я) М, Кл. ц 04 L 1 3/18

Государстоеииый номитет

СССР по дедам изооретений и открытий (З) УЛК 621.. 394..6 (088. 8) (72) Авторы изобретений

Иностранцы

Вольфганг Хелсиг, Дите1 Вирбаум и Хорст Крибитцш (ГДР) Иностранная фирма Комбинат ФЕЕ Месгеретезлектроник Цвенитц Геретеверк

Карл-Маркс-Штадт (ГДР) (71) Заявитель (54) ПРИЕМНь?Й ДЕШИФРАТОР ТЕЛЕТАЙПА

Изобретение относится к технике связи и может использоваться в буквопечатающих аппаратах, в которых ротаторный выбор места оттиска производится соответственно окружному коду б наборных дискоз посредством одного из радиально расположенных стопорных рычагов для пальца-искателя.

Известен дешифратор телетайпа, содержащий последовательно расположенные на общем валу жестко закрепленные опорный диск, первый направляю щий диск, подвижно установленные наборные диски и жестко закрепленный второй направляющий диск, в прорезях которого и в соответствующих прорезях опорного диска и первого направляющего диска установлены подпружиненные стоповые рычаги, расположенные параллельно оси общего вала, а также селекторные рычаги, рабочий конец кажцого из которых шарнирно соединен с соответствующим наборня диском fl) .

Однако известное устройство имеет недостаточную точность дешифрации.

Йель изобретения - повышение точности дешифрации.

Для этого в приемный дешифратор телетайпа, содержащий последовательно расположенные на общем валу жест ко закрепленные опорный диск, первый направляющий диск, подвижно установленные наборные диски и жестко закрепленный второй направляющий диск, в прорезях которого и в соответствующих прорезях опорного диска и первого направляющеГQ диска установлены подпружиненные стоповые ры:..аги, расположенные параллельно оси общего зала, а также селекторные рычаги, рабочий конец каждого из которых шарнирно соединен с соответствующим наборным диском, рабочий конец каждого из селектарных рычагов, установленных с возможностью возвратнопоступательного движения между двумя соседними стоповыми рычагами, выполнен в зиле вилки, насаженной на общий вал, причем каждый иэ наборных дисков имеет отверстие, в котором установлен общий для всех наборных дисков ограничитель поворота.

На чертеже приведена конструкция предложенного приемного дешифратора.

Приемный дешифратор телетайп- содержит последовательно расположенные на общем валу 1 жестко закрепленные опорный диск 2, первый направляющий диск 3, подвижно установл нные наборные диски 4 и жестко закрепленный

647881

Формула изобретения

30 (f5

ЦНИИПИ Эаказ 336/52 Тираж 774 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

В второй направляющий диск 5, в прорезях 6 которого в соответствующих про резях опорного диска 2 и первого направляющего диска 3 установлены подпружиненные стоповые рычаги /, расположенные параллельно оси общего нала 1, а также селекторные рычаги

8, установленные с воэможностью возвратно-поступательного движения 1жду двумя соседними стоповыми рычагами 7, рабочий конец каждого из рычагов 8 шарнирно соединен с соответствующим наборным диском 4 и выполнен в виде вилки 9, насаженной на общий вал 1, причем каждый из наборных дисков 4 имеет отверстие 10, в котором установлен общий для всех

Наборных дискон ограничитель 11 по- ворота.

Приемный дешифра"op работает следующим образом.

Каждый из расположенных в клетке приемного дешифратора наборных дисков 4 может поворачиваться посредством селекторного рычага 8 в Одно иэ двух возможных положений, ограниченных отверстием 10 с ограничителем

11 поворота. Вращательное движение возникает благодаря движению закрепленного на наборном диске 4 поводка

12 в прорези вилки 9 селекторного рычага 8, направляемого в прорези пальцем 13 и имеющего возможность продольного перемещения. Его привод производится захватом 14 приемного устройства (на чертеже не иэображеНа), передающего принятые закодированные данные на селекторный рычаг 8.

Селекторный рычаг 8 можно направить во внутрь радиально к клетке дешифратора между двумя стоповыми рычагами 7, распределенными равномерно по окружности клетки.

Возбуждаемые в своем положении наборгле диски 4 имеют на периферии пилообразнье пазы 15, в результате чегО толькО о>1НН нэ стоповых рычагОв

7, прилегающих поперек к ним под деиствием пружины 16, отклоняется по радиусу вокруг острой кромки опорного диска 2 настолько, что палецискатель, вращающийся в продолжении общего вала 1 приемного дешифратора, .топорится в положении оттиска.

Приемный дешифратор телетайпа, содержащий последова-ельно расположенные на общем валу жестко закрепленные Опорнь и дис!<, первый направ— пяющий диск, подвижно установленные наборные диски и жестко закрепленный второй направляющий диск, в прорезях которого и в соответствующих прорезя- опорного диска и первого направляющего диска установлены подпружиненные стоповые рычаги, расположенные параллельно оси общего нала, а также селекторные рычаги, рабочий конец каждого из которых шарнирно соединен с соответствующим наборным диском, oт,лич аюшийс я тем, что, с целью повышения точности дешифрации, рабочий конец каждого иэ селекторных рычагов, уcòàíoâëåííûõ с возможностью возвратно-поступательного движения между двумя соседними стоповыми рычагами, вь:полнен в виде вилки„. насаженной на общий вал, причем каждый из наборных дисков имеет отверстие,- в котором установлен общий для, всех наборных дисков ограничитель поворота.

Источники информации, принятые во внимание при .экспертизе

1. Руров В.С. и др. Передача дис-. кретной информации и телеграфия, N., Связь, 1969, с. 91-105.
