Реферат



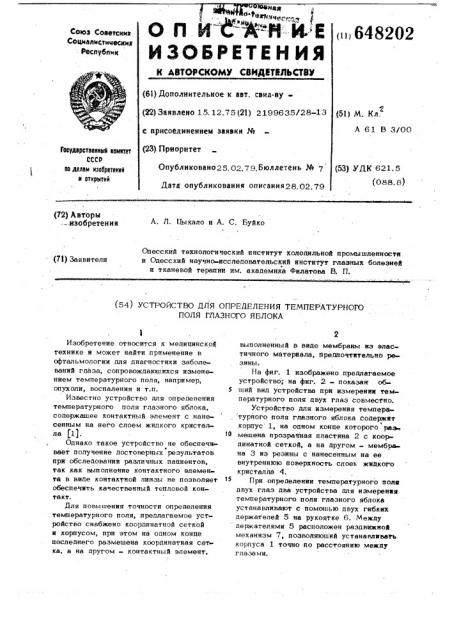

ная 1 с А-"- -и Й-

ОП И

ИЗОБРЕТЕНИЯ

С©юз Советских

Социалмстмчеснмн

Испубпик

К АВТОРСКОМУ СВИДВТВЛЬСТВУ (6i) Дополнительное к авт. свнд-ву(22) ЗаЯвлено 15. 12.75 (21) 2199635/28-13 с присоединением заявки ¹ (23) Приоритет

Опубликовано25,02.79.Бюллетень № 7

{51) М. Кл.

А 61 В 3/00

Гюеударстаенныа намнтет

СССР. аа делам нэабретеннй и атнрытнй (53) УДК 621.5 (088. О) дата опубликования описания28,02.79 (72) Авт орьт ......изобретения

А. Л. Цыкало и А. С. Буйко

Одесский технологический институт холодильной промышленности и Одесский научно-исследовательский институт глазных болезней и тканевой терапии им. академика Филатова В. П. (7l) Заявители (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРНОГО

ПОЛЯ ГЛАЗНОГО ЯБЛОКА

Изобретение относится к медицинской технике и может найти применение в офтальмологии для диагностики заболеваний глаза, сопровождаюшихся изменением температурного поля, например, опухоли, воспаления и т.п.

Известно устройство для определения температурного поля глазного яблока, содержашее контактный элемент с .нанесенным на него слоем жидкого кристалла jl).

Однако такое устройство не обеспечивает получение достоверных результатов при обследовании различных пациентов, так как выполнение контактного элемента в виде контактной пинзы не позволяет обеспечить качественный тепловой контакт.

Для повышения точности определения температурного поля, предлагаемое устройство снабжено координатной сеткой и корпусом, при этом на одном конце последнего размещена координатная се

xs, а на другом — контактный элемент, выполненный в виде мембраны из эластичного материала, предпочтительно резины;

На фиг. 1 изображено предлагаемое устройство ; на фиг. 2 - показан об5 шнй вид устройства при измерении температурного поля двух глаз совместно.

Устройство для измерения темпера, турного поля глазного яблока содержит

L корпус 1, на одном конце которого раз

1д мешена прозрачная пластина 2 с координатной сеткой, а на другом — мембрана 3 из резины с нанесенным as ee внутреннюю поверхность слоех жидкого кристалла 4.

При определении температурного пола двух глаз два устройства для измерения температурного поля глазного яблока устанавливают с номошью двух гибких держателей 5 на рукоятке 6. Между держателями 5 расположен раздвижной механизм 7, позволяющий устанавливать корпуса 1 точно по расстоянию между глазами.

648202

При измерении температурного поля глазного яблока закапывают диканн в коньюктивальный мешок глаза MR сня- . тия чуВствительности и раздвигают веки.

Устройство эластичной мембраной 3 накладывают на глаз пациента.

Затем наблюдают окраску жидкого кристалла 4, изменяюшуюся в соотвеч ствии с температурой глаза. С помошью координатной сетки, нанесенной на прозрачной пластине 2, врач локализует ра личные цветовые участки.

Полученные данные можно перенести на бланк с координатной сеткой или осуществить цветную фотографию.

При определении температурных полей двух глаз устройства закрепляют в держателях б, затем устанавливают устрой ства с помошью раздвижного механизма

7 на расстоянии, соответствуюшем рас, стоянию между глазами, и проводят исследование аналогичным способом.

Изобретение позволяет с большой достоверностью определить температурную характеристику глазного яблока за счет того, что контактный элемент представляет собой эластичную мембрану, легко принимающую форму переднего отрезка глазного яблока и таким обра« зом обеспечиваюшую необходимой тепловой контакт.

4

Устройство позволяет определять температурные поля глазного яблока у различных лиц, независимо от особенностей его формы н величины.

5 Кроме того, устройства, помешенные в держателях, обеспечивают одновременное определение .температурных полей обоих глаз пациента, благодаря чему представляется возможным обьективно

30 сравнивать температурные поля здорового и больного глаза.

Формула изобретения

15 Устройство для определения температурного поля глазного яблока, содержа-! шее контактный элемент с нанесенным на него слоем жидкого кристалла, о тличаюшееся тем,что,сцелйо повышения точности определения температурного поля, оно снабжено координатной сеткой и корпусом, при этом на ойном конце последнего размешена координатная сетка, а на другом - контактный элемент, выполненный и виде мембраны из эластичного материала, предпочтительно резины.

Источники информации, принятые во внимание при экспертизе

1. 31оведк;а(Епо1пеег1п 1973, SOP<., .BME»20, % 5, р. 387-388.
