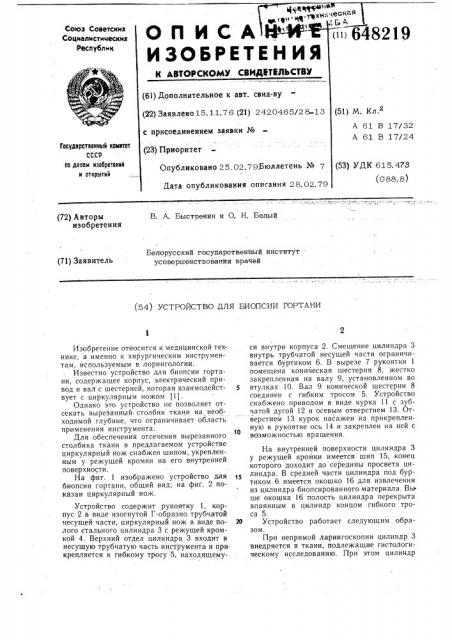

4„-аеяФМ14» хн:-;чесная нею тф М
О П И С А 3Ф4Ф - (11 648219
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕ Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 15. 11.76 (21) 2420465/2 с присоединением заявки № (23) Приоритет
Опубликовано 25. 02.79Бюллетень
51) М. Кл. !
А 61 В 17/32
А 61 В 17/24
Государственный комитет сссР по делам изобретений и открытий
53) УДК 615.473 (088. 8) Дата опубликования описания 28.
B. A. Быстренин и О. Н, Белый (72) Авторы изобретения
Белорусский государственйый институт усовершенствования врачей (71) Заявитель (54) УСТРОЙСТВО ДЛЯ БИОПСИИ ГОРТАНИ
Изобретение относится к медицинской технике, а именно к хирургическим инструментам, используемым в лорингологии.
Известно устройство для биопсии гортани, содержащее корпус, электрический привод и вал с шестерней, которая взаимодействует с циркулярным ножом !11.
Однако это устройство не позволяет отсекать вырезанный столбик ткани HB необходимой глубине, что ограничивает область применения инструмента.
Для обеспечения отсечения вырезанного столбика ткани в предлагаемом устройстве циркулярный нож снабжен шипом, укрепленным у режущей кромки на его внутренней поверхности.
На фиг. 1 изображено устройство для биопсии гортани, общий вид; на фиг. 2 показан циркулярный нож.
Устройство содержит рукоятку 1, корпус 2 в виде изогнутой Г-образно трубчатой несущей части, циркулярный нож в виде полого стального цилиндра 3 с режущей кромкой 4. Верхний отдел цилиндра 3 входит в несущую трубчатую часть инструмента и прикрепляется к гибкому тросу 5, находящемуся внутри корпуса 2. Смещение цилиндра 3 внутрь трубчатой несущей части ограничивается буртиком 6. В вырезе 7 рукоятки 1 помещена коническая шестерня 8, жестко закрепленная на валу 9, установленном во
s втулках 10. Вал 9 конической шестерни 8 соединен с гибким тросом 5. Устройство снабжено приводом в виде курка 11 с зубчатой дугой 12 и осевым отверстием 13. Отверстием 13 курок насажен на прикреплен-! о ную к рукоятке ось 14 и закреплен на ней с возможностью вращения.
На внутренней поверхности цилиндра 3 у режущей кромки имеется шип 15, конец которого доходит до середины просвета цилиндра. В средней части цилиндра под буртиком 6 имеется окошко 16 для извлечения из цилиндра биопсированного материала. Вы. ше окошка 16 полость цилиндра перекрыта впаянным в цилиндр концом гибкого троса 5.
20 Устройство работает следующим образом.
При непрямой ларингоскопии цилиндр 3 внедряется в ткани, подлежащие гистологическому исследованию. При этом цилиндр
6482!9
4 высекает из тканей столбик. После этого на- удачных» биопсий, удлиняющйх срок обслежатием пальца на курок 11 инструмента че- дования больных. рез зубчатую дугу 12, коническую шестерню
8 и гибкий трос 5 осуществляется вращение цилиндра. Шип 15, вращаясь вместе с ци- Формула изобретения линдром, отсекает основание столбика от подлежащих тканей. Тканевой столбик оста- Устройство для биопсии гортани, содерется в просвете цилиндра и извлекается на- жащее корпус, привод, вал с шестерней и ружу. циркулярный нож, отличающееся тем, что, с
Таким образом инструмент позволяет по- целью отсечения вырезанного столбика ткалучать материал для гистологического иссле- ни, у режущей кромки внутренней поверхдования в виде столбика, включающего в ности ножа укреплен шип. себя и поверхностные и глубокие слои тка- Источники информации, принятые во вниней, что повышает вероятность обнаружения мание при экспертизе опухолевых клеток при инфильтративной 1. Каталог фирмы L. Klein, ФРГ 1974, форме рака гортани и уменьшает число «не- с. 11.
