Реферат

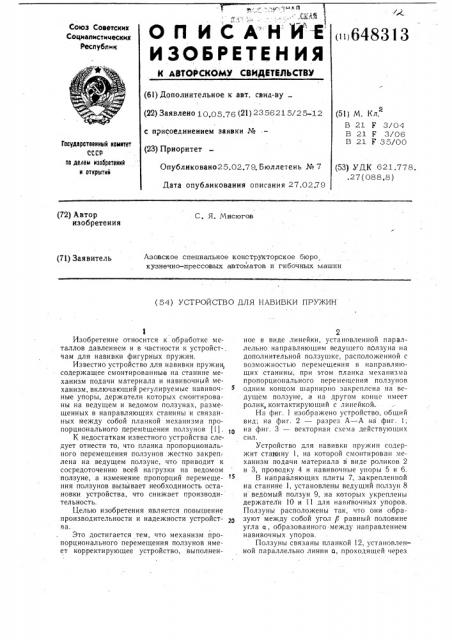

ОП И AH

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (iii648313

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 1 Q Q5 76 (21) 23 5621 5/25-1 2 с присоединением заявки № (23) Приоритет

Опубликовано25.02.79. Бюллетень № 7

Дата опубликования описания 27.0279 (51) М. Кл.

В 21 F 3/Q4

В 21 F 3/06

В 21 F 35/00

Государственный комитет

СССР оо делам нзооретеннй н открытий (53) УДК 621-.778. .27 (088.8) С. Я. Мясюгов (72) Автор изобретения (71) Заявитель

Азовское специальное конструкторское бюро

1 кузнечно-прессовых автоматов и гибочных машин (54) УСТРОЙСТВО ДЛЯ НАВИВКИ ПРУЖИН

Изобретение относится к обработке металлов давлением и в частности к устройствам для навивки фигурных пружин.

Известно устройство для навивки пружин, содержащее смонтированные на станине механизм подачи материала и навивочный механизм, включающий регулируемые навивочные упоры, держатели которых смонтированы на ведущем и ведомом ползунах, размешенных в направляющих станины и связанных между собой планкой механизма пропорционального перемещения ползунов (1).

К недостаткам известного устройства следует отнести то, что планка пропорционального перемещения ползунов жестко закреп; лена на ведущем ползуне, что приводит к сосредоточению всей нагрузки на ведомом ползуне, а изменение пропорций перемещения ползунов вызывает необходимость остановки устройства, что снижает производительность.

Целью изобретения является повышение производительности и надежности устройства.

Это достигается тем, что механизм пропорционального перемещения ползунов имеет корректирующее устройство, выполнен2 ное в виде линейки, установленной параллельно направляющим ведущего ползуна на дополнительной ползушке, расположенной с возможностью перемещения в направляющих станины, при этом планка механизма пропорционального перемещения ползунов одним концом шарнирно закреплена на ведушем ползуне, а на другом конце имеет ролик, контактирующий с линейкой.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — векторная схема действующих сил.

Устройство для навивки пружин содержит станину 1, на которой смонтирован механизм подачи материала в виде роликов 2 и 3, проводку 4 и навивочные упоры 5 и 6.

В направляющих плиты 7, закрепленной на станине 1, установлены ведущий ползун 8 и ведомый ползун 9, на которых укреплены держатели 10 и 11 для навквочных упоров.

Ползуны расположены так, что они образуют между собой угол /1 равный половине угла а, образованного между направлением навивочных упоров.

Ползуны связаны планкой 12, установленной параллельно линии а, проходящей через

648313

Формула изобретения

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1156748, кл. 7 d, 2, 1963. рА точки Б и В касания концов навивочных упоров с витками навиваемой пружины. Планка 12 одним концом шарнирно установлена яа цапфе 13, закрепленной на ведущем ползуне 8, а другим концом через ролик 14 кон- 5 тактирует с линейкой 15, размещенной на пол зуш ке 16.

Для регулировочного перемещения пол-. зушки 16 имеется винт 17. Ролик 18, контакти-- рующий с планкой 12, смонтирован на цапфе 19 ползуна 9 и служит для передачи движения ведомому ползуну.

Ведущий ползун 8 через рычаги 20 и

21 кинематически связан с копирным диском 22. Каретка 23 и винт 24 служат для установки величины хода,ползунов. Для си- 15 лового замыкания рычагов с копирным диском в ползуны ввернуты штоки 25 и 26, на которых установлены пружины 27 и 28.

Для. регулировки положения ползунов один относительно другого служит винт 29, а для регулировки положения навивочных упоров — винты 30 и 31. Ролики 2 и 3 для подачи материала и копирный диск 22 кинематически связаны с общим приводом (на чертеже не показан).

Устройство для навивки пружин рабо- 25 тает следующим образом.

При навивке фигурных пружин навивочные упоры 5 и 6 находятся в постоянном движении, то отдаляясь, то приближаясь к начальной точке изгиба «О». Это движение осуществляется от копирного диска 22 че30 рез рычаги 20 и 21. Рычаг 21 передает движение ползуну 8, а вместе с ползуном движется планка 12, которая в свою очередь передает движение ползуну 9 через ролик

18, цапфу 19, в то же время другой конец з5 планки 12 с роликом 14 катится по линейке 15.

Коэффициент пропорциональности хода между ползунами зависит от длины дуги между навивочными упорами и начальной точкой изгиба проволоки и равен отношению косинусов углов у и, заключенных между вертикальной осью ОГ витка и направлением ОБ и ОВ движения ползунов.

Пропорциональность движения ползунов регулируют винтом 17.

Устройство для навивки пружин, содержащее смонтированные на станине механизм подачи материала и навивочный механизм, включающий регулируемые навивочные упоры, держатели которых смонтированы на ведущем и ведомом ползунах, размещенных в направляющих станины и связанных между собой планкой механизма пропорционального перемещения ползунов, отличающееся тем, что, с целью. повышения производительности и надежности, механизм пропорционального перемещения ползунов имеет корректирующее устройство, выполненное в виде линейки, установленной параллельно направляющим ведущего ползуна на дополнительной ползушке, расположенной с возможностью перемещения в направляющих станины, при этом планка механизма пропорционального перемещения ползунов одним концом шарнирно закреплена на ведущем ползуне, а на другом конце имеет ролик. контактирующий с линейкой.

648313

/2 у иг. 2

Р г.s
