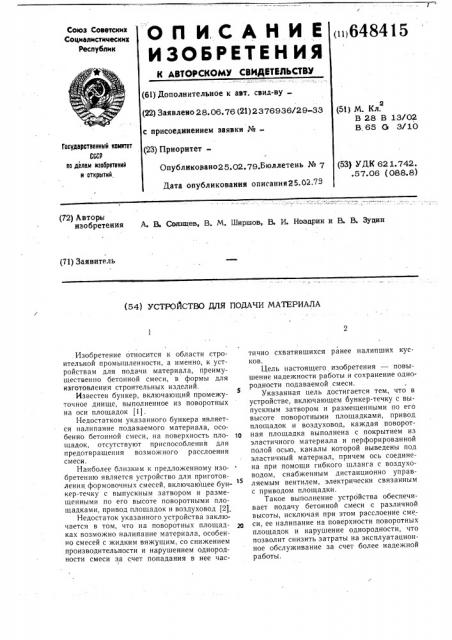

О П И, С А Н И Е (»I648415

ИЗОбРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.06.76 (21) 2376936/29-33 с присоединением заявки №вЂ” (23) ПриоритетОпубликовано25.02.79.Бюллетень № 7

Дата опубликования описания 25.02.7 (51) М. Кл.

В 28 В 13/02

В 65 Gr 3/10

Гасударственный комитет

СССР оа делам изобретений н открытий (53) УДК 621.742.

57.06 (088.8) 1

f (72) Авторы изобретения А. В. Солнцев, В. М. Ширшов, В. И. Ноздрин и В. B. Зудин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ МАТЕРИАЛА

Изобретение относится к области строительной промышленности, а именно, к устройствам для подачи материала, преимущественно бетонной смеси, в формы для изготовления строительных изделий.

Известен бункер, включающий промежуточное днище, выполненное из поворотных на оси площадок (1).

Недостатком указанного бункера является налипание подаваемого материала, особенно бетонной смеси, на поверхность пло- 10 щадок, отсутствуют приспособления для предотвращения возможного расслоения смеси.

Наиболее близким к предложенному изобретению является устройство для приготовления формовочных смесей, включающее бун- 15 кер-течку с выпускным затвором и размещенными по его высоте поворотными площадками, привод площадок и воздуховод (2).

Недостаток указанного устройства заключается в том, что на поворотных площадках возможно налипание материала, особенно смесей с жидким вяжущим, со снижением производительности и нарушением однородности смеси за счет попадания в нее частично схватившихся ранее налипших кусков.

Цель настоящего изобретения — повышение надежности работы и сохранение однородности подаваемой смеси.

Указанная цель достигается тем, что в устройстве, включающем бункер-течку с выпускным затвором и размещенными по его высоте поворотными площадками, привод площадок и воздуховод, каждая поворотная площадка выполнена с покрытием из эластичного материала и перфорированной полой осью, каналы которой выведены под эластичный материал, причем ось соединена при помощи гибкого шланга с воздуховодом, снабженным дистанционно управляемым вентилем, электрически связанным с приводом площадки.

Такое выполнение устройства обеспечивает подачу бетонной смеси с различной высоты, исключая при этом расслоение смеси, ее налипание на поверхности поворотных площадок и нарушение однородности, что позволит снизить затраты на эксплуатационное обслуживание за счет более надежной работы.

648415

35

На фиг. 1 изображен общий вид устройства с частичным вырезом; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — вариант консольного закрепления поворотной площадки. 5

Устройство имеет бункер-течку 1, затвор 2 с приводом 3, поворотную площадку

4, закрепленную на перфорированной полой оси 5, которая связана с приводом 6, электрически соединенным с помощью блока управления 7 с дистанционно-управляемым вен- 1О тилем 8, привод 9 вентиля 8, гибкий патрубок 10, соединяющий полую ось 5 с вентилем 8, каналы 11, образованные в оси 5 и выведенные под покрытие 12 из эластичного материала, закрепленное на поверхности поворотной площадки 4.

На фиг. 3 приведен вариант консольного закрепления площадки 4, при этом покрытие 12 одним концом закрепляется на стенке бункера-течки 1.

Устройство работает следующим обра- 20 зом. Поворотная площадка 4 устанавливается в положение перекрытия сечения бункера-течки 1. Затем в бункер-течку 1 подают бетонную смесь, которая воспринимается площадкой 4,при этом гасится динамическая составляющая сила от веса поступающей массы.

Далее, по команде от блока управления 7, привод 6 поворачивает полую ось 5, а вместе с ней и площадку 4 на 90, и смесь через открывающийся в это время затвор 2 посту- зО пает в форму или бетоноукладчик.

После прохождения порции смеси блок

7 дает команду на импульсную подачу воздуха вентилем 9, в результате чего воздух, поступая под покрытие 12 из эластичного материала импульсами, производит его вибрирование, удаляя остатки налипшей бетонной смеси с площадки 4. Затвор 2 с помощью привода 3 закрывается, а привод 6 возвращает площадку 4 в первоначальное положение, перекрывающее сечение бунке- 4р ра-течки 1.

При установке в бункере-течке 1 нескольких поворотных площадок 4, расстояние между ними принимается из расчета исключения расслоения подаваемой бетонной смеси или другого материала при свободном падении с одной площадки 4 на другую. В этом случае блок управления 7 производит последовательный поворот площадок 4 с заданной выдержкой по времени, исключающей сквозное прохождение смеси через бункер-течку 1.

Благодаря выполнению устройства с покрытиями поворотных площадок из эластичного материала, под которое подается импульсами сжатый воздух, достигается устранение налипания бетонной смеси и ее расслоение, что повышает надежность работы устройства и позволяет изготавливать более качественные строительные изделия.

Формула изобретения

Устройство для подачи материала, преимущественно бетонной смеси, включающее бункер-течку с выпускным затвором и размещенными по его высоте поворотными площадками, привод площадок и воздуховод, отличающееся тем, что, с целью повышения надежности работы и сохранения однородности подаваемой смеси, каждая поворотная площадка выполнена с покрытием из эластичного материала и перфорированной полой осью, каналы которой выведены под эластичный материал, причем ось соединена при помощи гибкого шланга с воздуховодом, снабженным дистанционно управляемым вентилем, электрически связанным с приводом площадки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Мю 28835, кл. В 65 G 3/IO, 1932.

2: Авторское свидетельство СССР

Ко 395155, кл. В 28 С 5/02, 1972.
