Реферат

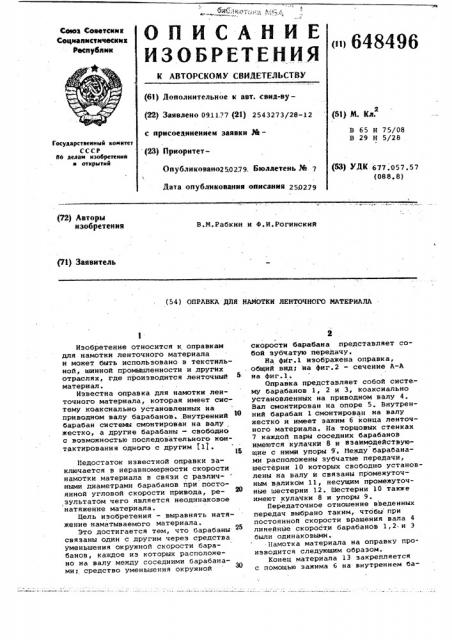

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюа Севетсннх

Сецналнстнчесннх республнк (и 648496 (6!) Дополнительное к авт. свил-ву(22) Заявлено 09.11?7 (2!) 2543273/28-12 с присоединением заявки Эй— (23) ПриорнтетОпубликовано250279. Бюллетень 36 7

Дата опубликования описания 25р279 (М) М. Кл.

В 65 н 75/08

В 29 Н 5/28

Государетвеииый комитет

СССР

IT@ делам изобретений и открытий (63) УДК 677.057.57 (088 ° 8) (72) Автори изобретения

В.И.Рабкин и Ф.И.Рогинский (7!) Заявитель (54) ОПРАВКА ДМЯ НАМОТКИ ЛЕН10ЧНОГО МА1БРИАЛА

Изобретение относится к оправкам для намотки ленточного материала и может быть использовано в текстильной, шинной промышленности и других отраслях, где производится ленточный материал.

Известна оправка для намотки ленточного материала, которая имеет систему коаксиально установленных на приводном валу барабанов. Внутренний барабан системы смонтирован на валу жестко, а другие барабаны - свободно с воэможностью последовательного контактирования одного с другим 111 .

1Ь

Недостаток известной оправки заключается в неравномерности скорости намотки материала в связи с различными диаметрами барабанов при постоянной угловой скорости привода, результатом чего является неодинаковое натяжение материала.

Цель изобретения - выравнять натяжение наматываемого материала.

Это достигается тем, что барабаны связаны один с другим через средства уменьшения окружной скорости барабанов, каждое иэ которых расположено на валу между соседними барабанами; средство уменьшения окружной скорости барабана представляет со бой зубчатую передачу.

Иа фиг.1 изображена оправка, общий виду иа фиг.2 - сечение A A на фиг.1.

Оправка представляет собой систе.му барабанов 1, 2 и 3, коаксиально установленных на приводном валу 4 °

Вал смонтирован на опоре 5. Внутренний барабан 1 смонтирован на валу жестко и имеет зажим б конца ленточного материала. На торцовых стенках

7 каждой пары соседних барабанов имеются кулачки 8 и взаимодействующие с ними упоры 9. 1!ежду барабанами расположены зубчатые передачи, шестерни 10 которых свободно установлены на валу и связаны промежуточным валиком 11, несущим промежуточные шестерни 12. Шестерни 10 также имеют кулачки 8 и упоры 9.

Передаточное отношение введенных переДач выбрано таким, чтобы при постоянной скорости вращения вала 4 линейные скорости барабанов 1,2 н 3 были одинаковыми.

Намотка материала на оправку производится следующим образом.

Конец материала 13 закрепляется с помощью зажима 6 на внутреннем ба6484

Формула изобретения

A - Ф

1 фее.2

Составитель Т.Дроздова

Редактор О.Стенина ТехредIO.Ииймет Корректор Д. Мельниченко

Заказ 468/19

Тираж 957 Подписное

ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент „ г.ужгород, ул.Проектная,4

Э рабане. При вкЛючении привода вращеййя -вала материал наматывается на внутренний барабан 1. При повороте на 360 закрепленый на ближайшей шестерне 10 кулачок 8 вэаймодеисИ@Жт с упором 9 торцовой стенки барабана и осуществляется дальнейшее совместное вращение барабана 1 и шестерни

10. При этом скорость вращения через промежуточную передачу 11 "понйжаетсн и передается через упор 9 на барабан

2, который вращается с той же линей- 30 . ной скоростью,что и барабан 1, и наматывает на себя материал. Анало- гйчно после поворота барабайа 2 йа

360 включается в работу барабан 3 и т.д. {число барабанов может быть любым118

Предлагаемое устройство позволя" * ет оС9цеСтвить намотку длинномерного материала с постоянной скоростью и постоянным натяжением, что особенно важно для предотвращения деформаций, у) йапрймер, при намбтке сырых невулканизованных материалов, 1 . Оправка для намотки ленточного йатериала, содержащая систему коаксйально Установленных Hà приводиом валу барабанов, внутренний из которых смонтирован жестко, а другиесвободио с возМОжностью и» .г;едовательного коитактирования одного с другкм", отлмч ающая с я тем, что, с цель| вйравнивания натяженйя наматываемого материала, барабаны связаны Один с другим через средства уменьшения окружной скорости барабаЙов, каж11ое из кбторых расположено на валу меяЩу соседними барабанами.

2. Оправка по п.1, о т л и ч а юat а я с я тем, что средство уменьшения окружной скорости барабана представляет собой зубчатую передачу.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 509432, кл. В 29 Н 5/28, 1974
