Реферат



Союз Советских

Социалистических

Республик

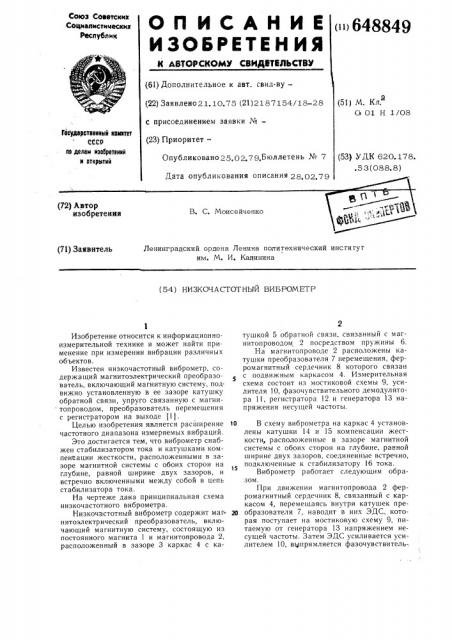

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21. 10.75 (21) 2187154/18-28 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 25.0+,79.Бюллетень № 7 ()648849 (51) М. Кл.

Сл 01 Н l/08

Гооударотвеииый иоиитет

СССР оо делам изооретеиий и открытий (53) УДК 620.178..5 3 (088. 8) (71) Заявитель

Ленинградский ордена Ленина политехнический инсгигуг им. М. И. Калинина (54) НИЗКОЧАСТОТНЫЙ ВИБРОМЕТР

Изобретение относится к информационноизмерительной технике и может найти применение при измерении вибрации различных объектов.

Известен низкочастотный виброметр, содержащий магнитоэлектрический преобразователь, включающий магнитную систему, под. вижно установленную в ее зазоре катушку обратной связи, упруго связанную с магнитопроводом, преобразователь перемещения с регистратором на выходе (1).

Целью изобретения является расширение т0 частотного диапазона измеряемых вибраций.

Это достигается тем, что виброметр снабжен стабилизатором тока и катушками компенсации жесткости, расположенными в зазоре магнитной системы с обоих сторон на глубине, равной ширине двух зазоров, и встречно включенными между собой в цепь стабилизатора тока.

На чертеже дана принципиальная схема низкочастотного виброметра.

Низкочастотный виброметр содержит маг- 20 нитоэлектрический преобразователь, включающий магнитную систему, состоящую из постоянного магнита 1 и магнитопровода 2, расположенный в зазоре 3 каркас 4 с катушкой 5 обратной связи, связанный с магнитопроводом 2 посредством пружины 6.

На магнитопроводе 2 расположены катушки преобразователя 7 перемещения, ферромагнитный сердечник 8 которого связан с подвижным каркасом 4. Измерительная схема состоит из мостиковой схемы 9, усилителя 10, фазочувствительного демодулятора 11, регистратора 12 и генератора 13 напряжения несущей частоты.

В схему виброметра на каркас 4 установлены катушки 14 и 15 компенсации жесткости, расположенные в зазоре магнитной системы с обоих сторон на глубине, равной ширине двух зазоров, соединенные встречно, подключенные к стабилизатору 16 тока.

Виброметр работает следующим образом.

При движении магнитопровода 2 ферромагнитный сердечник 8, связанный с каркасом 4, перемещаясь внутри катушек преобразователя 7, наводит в них ЭДС, которая поступает на мостиковую схему 9, питаемую от генератора 13 напряжением несущей частоты. Затем ЭДС усиливается усилителем 10, выпрямляется фазочувствитель-.

648849

Формула изобретения

1 2

Составитель Л. Зайцев

Техред О. Луговая Корректор А. Власенко

Тираж 765 Подписное.

Редактор Л. Народная

Заказ 541/ЗД

"JHHHIlH ГосударственноГо комитета СССР по делам изобретений и открытий

I I 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патеитк г. Ужгород, ул. Проектная, 4 ным демодулятором 11 и поступает в катушку 5 обратной связи и на регистратор й.

В некотором среднем положении усилия, создаваемые катушкой 5, равны и направлены навстречу друг другу.

При перемещении магнитопровода 2 усилие одной из катушек компенсации жесткости, например катушки 14, прикладываемое к каркасу и определяемое направлением тока в катушке, возрастает, а другой катушки

15, выходящей из зазора, уменьшается, благодаря чему суммарное усилие катушек возрастает в два раза.

Длина катушек 14 и 15 компенсации жесткости должна быть не менее 56в, где 3 — ширина зазора. Если катугнку..15 расположить в крайней области зазора: так, что

Зо длины катушек 14 и 15 находятся в зазоре, а 3бв — вне зазора, то. крайние витки катушки в зазоре при перемещениях

Ь х = +-6а характеризуются индукцией Ва, а крайние витки вне зазора индукцией

Вк — — О. В этом случае жесткость, создаваемая катушкой, вычисляется по формуле

W = JVDWxIo В,, где D — диаметр катушки;

W — число витков катушки на единицу

ДЛИН*1;

Ва — индукция в зазоре.

Таким образом, в диапазоне перемещений, равном А х 5 мм, полностью исключается жесткость упругого подвеса.

Основным преимуществом изобретения является компенсация жесткости упругого подвеса при измерении параметров вибрации.

Низкочастотный виброметр, содержащий магнитоэлектрический преобразователь, включающий в себя магнитную систему, подвижно установленную в ее зазоре катушку обратной связи, упруго связанную с магнитопроводом, преобразователь перемещения с регистратором на выходе, отличающийся тем, что, с целью расширения частотного диапазона измеряемых вибраций, виброметр снабжен стабилизатором тока и катушками компенсации жесткости, расположенными в зазоре магнитной системы с обоих сторон на глубине, равной ширине двух зазоров, и встречно включенными между собой в цепь стабилизаторов тока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Хо 114054, кл. G 01 N15/08,,1973.
