Реферат

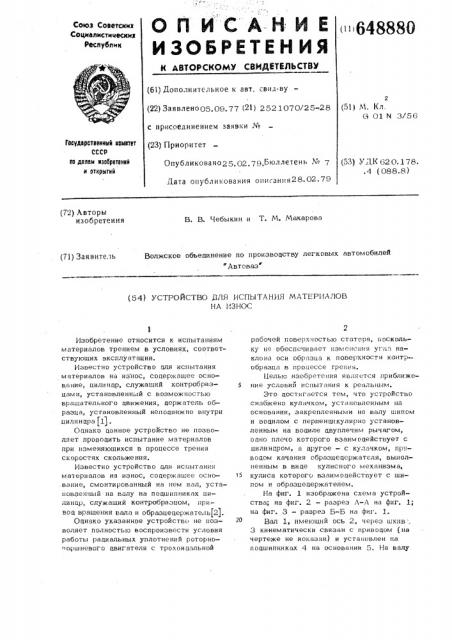

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетсккх

Соцкалисткмескмх

Республик (((i 648880 (61} Дополнительное к авт. свил-ву (22) Заявлено05.09.7 7 (21) 2521070/25-.28 с присоединением заявки № (23} Приоритет

Опубликовано25.02.79,бюллетень № 7

2 (51) М. Кл. (л 01 )л(3/56

Государственный хоматет

СССР во делам нзобретеннй н открытий (53) У Л K 62 О. 1 7 8. .4 (088.8) Дата опубликования описания 28 02. 79 (72) Авторы изобретения

B. В. Чебыкин и Т. N. Макарова

Волжское объединение по произвоцству легковых автомобилей

Автоваз (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИСПЪ|ТАНИЯ МАТЕРИАЛОВ

НА ИЗНОС

Изобретение относится к испытаниям материалов трением в условиях, соответствующих зк сппу ат ад ни.

Известно устройство цпя испытания материалов на износ, содержащее основание, ципи нцр, служагций конт робразцами, установленный с возможностью врашательного цвижения, цержатель образца, установленный неподвижно внутри цилиндра (11.

Однако цанное устройство не позволяет проводить испытание материалов при изменяющихся в процессе трения скоростях скольжения.

Известно устройство цля испытания материалов на износ, содержащее осно.вание, смонтированный на нем вап, установленный HB валу на поцшипниках ципиндр, спужащий контробразцом, привоц вращения вала и образцецержатепьj2).

Однако указанное устройство не позволяет полностью воспроизвести условия работы радиальных уплотнений роторно оршневого двигателя с трохоицальной рабочей поверхностью статора, поскольку не обеспечивает изменеи.я уг!ië HBклона оси образца к поверхности контробразца в процессе греция.

Целью изобретения является приближеи

5 ние успоьии испытания к реальным.

Это достигается тем, что устройство снабжено кулачком, установпенным на основании, закрепленными на валу шипом и воцилом с перпендикулярно установленным на водиле цвуппечнм рычагом, оцно плечо которого взаимсцействует = цилиндром, а другое — с кулачком, привоцом качания образцедержатепя, выполненным в вице куписного механизма, iS кулиса которого взаимоцействует с шипом и образцедержателем.

На фиг. 1 изображена схема устройства; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-В на фиг. 1.

Вап 1, имеющий ось 2, через шкив ., 3 кииематически связан с приводом (на чертеже не показан) и установлен на поцшипниках 4 на основании 5. На валу

1 на подшипниках 6 установлен цилиндр

7, окружен пяй нагревателем 8 с регулятором температуры. Внутри цилиндра

7 на основании 5 расположен кулисный механизм с качающейся кулисой 9 и образцедержатель 10 с образцом 11.

Образцедержатель 10 установлен с возможностью качательного движения и взаимодействует с кулисой 9„Ha валу

1 жестко крепится шип 12, взаимодействующий с кулисой 9, и водило 13.

На водиле 13 шарнирно установлен дву плечий рычаг 14-, одно плечо которого снабжено роликом 15 и входит в паз кулачка 16, а другое — роликом 17 и взаимодействует с кронштейнами 18 и

19, укрепленными на дилиндре 7.

Устройство работает следующим образом.

При вращении вала 1 водило 13 увлекает за собой двуплечий рычаг 14, одно плечо которого движется по пазу кулачка 1 6, а другое вращает цилиндр

7 с переменной угловой скоростью, определяемой профилем кулачка 16. Кулачок 16 выполнен сменным для реализации любого закона движения дилиндра.

Одновременно шип 12, вращаясь относительно оси 2, приводит через кулису 9 в качательное движение образцедержатель 10.

Таким образом, скорость скольжении образна 11 по цилиндру 7 не постоянная за каждый цикл, а направление положения образца изменяется кулисным механизмом, что соответствует аналогичному закону скольжения в зоне контакта радиальных уплотнений и IIDBepxHDcTH эпитрохоиды роторно-поршневого двигателя. .Формула. изобретени»

Устройство для испытания материажв на износ, содержащее основание, смонтированный на нем вал, установленный на валу на подшипниках цилиндр, служа1$ щий контробразцом, привод вращения вала и образцедержатель, о т л и ч а ю— щ е е с я тем, что, с целью приближения условий испытания к реальным, оно снабжено кулачком, установленным

20 на основании, закрепленными на валу шипом и водилом с перпендикулярно установленным на водиле двуплечим рычагом, одно плечо которого взаимодействует с цилиндром, а другое - с ку25 лачком, приводом качания образпедержателя, выполненным в вице кулисного механизма, кулиса которого взаимодействует с шЪпом и образцедержателем.

Источники информации, принятые во

ЗО внимание при экспертизе

1. Заявка Японии М. 49-27464, кл., G Ol N 3/56, 1970.

2. Авторское свидетельство СССР

No 359578, кл. G 01 и 19/02, 1970.
