Магнитная лента и способ ее изготовления

Магнитная лента и способ ее изготовления

Иллюстрации

Показать все

Реферат

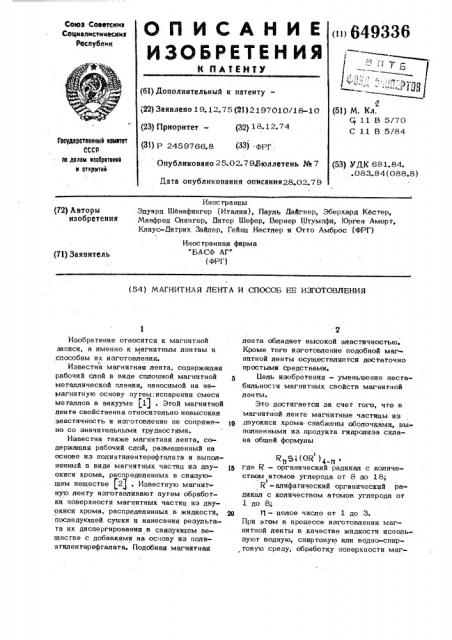

Союз Советскмз

Соцмалнсти мескита

Республик

) 649336

1

/ —— Fit) j Д (61) Дополнительный к патенту— (22) Заявлено 19. 12.75 (21) 2197010/18-10 (23) Приоритет (32) 18. 12.74 (3l) P 2459766.8 (33) ФРГ

Опубликовано 25.02.79.Бюллетень № 7

Дата опубликования описания28.02.79

2 (51) М. Кл.

Я 11 В 5/70

С 11 В 5/84

Гееударстваиньй ааматат

СССР ао делам мзобрвтенай н аткрытий (53) ДК 681.84-. .083.84 (088.8) Инос гранды

Эдуард Шенафингер (Италия), Пауль йайгнер, Эберхард Кесгер, Манфред Отингер, Питер Шефер, Вернер Штумпфи, Юрген Аморт, Клаус-)дитрих Зайлер, Гейнц Несглер и Отто Амброс (ФРГ) (72} Авторы изобретения

Инос гранная фирма

"БАСФ АГ" (ФРГ) (71) Заявитель (54) МАГНИТНАЯ ЛЕНТА И СПОСОБ EE ИЗГОТОВЛЕНИЯ

Изобретение относится к магнитной эаписи, а именно к магнитным лентам и способам их изготовления.

Известна магнитная лента, содержащая рабочий слой в виде сплошной магнитной металлической пленки, наносимой на немагни гнув ос нову .пу тем; исп ар е ни я смеси металлов в вакууме )1) . Этой магнитной ленте свойственна относительно невысокая эластичность и изготовление ее сопряжено со значительными трудностями.

Известна также магнитная лента, содержащая рабочий слой, размещенный на основе иэ цолиэтиленгерефталага и выполненный в виде магнитных частиц иэ двуокиси хрома, распределенных в связующем веществе 2J . Известную магнитную ленту изготавливают путем обработки поверхности магнитных частиц из двуокиси хрома, распределенных в жидкости, последующей сушки и нанесения результата их диспергирования в связующем веществе с добавками на основу из полиэтиленгерефталата. Подобная магнитная лента обладаег высокой эластичностью

Кроме того изготовление подобной магнитной ленты осуществляется достаточно простыми средствами.

Цель изобретения — уменьшение нестабильности магнитных свойств магнитной ленты.

Это достигается за счет гого, что в магнитной ленте магнитные частицы из щ двуокиси хрома- снабжены оболочками, выполненными из продукта гидролиэа силана общей формулы

R (OR ) и р где R — органический радикал с количеством атомов углерода or 8 до 18;

R -алифатический органический радикал с количеством атомов углерода or

1до8;

20 - целое число or 1 до 3.

При этом в процессе изготовления магнитной ленты в качестве жидкости используют водную, спиртовую или водно-спиртовую среду, обработку поверхности маг64 9336

Сос гавитель Ю. Розенкранц

Редактор Е. - Гончар Техред 3, Фанта Корректор Е. Папп

Заказ 61 2/5 9 Тираж 680 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 нитных чаотиц из двуокиси хрома прои:- водят гидролизом силана упомянутой общей формулы при значении pH or 1 go 6 или от 7,5 до 9,5 и при температуре о

20-80 С, а сушку осуществляют при тем- 3 пературе 50-200 С.

Предлагаемая магнитная лента содержит рабочий слой, размещенный на ленточной основе из полиэгилентерефталага.

Рабочий слой выполи е н в . виде маг ни тных частиц из двуокиси хрома, равномерно распределенных в полимерном связующем веществе. Магнитные частицы из двуоки-. си хрома снабжены оболочками из продукта силана общей формулы И

Япб((ОЯ )4-л > где Я - органический радикал с количеством атомов углерода, равным, например, 18;. 20

К - алифатический органический радикал с количеством атомов углерода, равным, например, 8;

Д вЂ” целое число, равное, например, 3.

Изготовление предлагаемой ленты происходит следуощим образом, Магнитные частицы из двуокиси хрома распределяют в жидкости, в качестве которой используют, например, спиртовую среду. Поверхкосгь магнитных частиц иэ двуокиси хрома, распределенных в жидкости, обрабатывают гидролиэсм силена упомянутой общей формулы при значении рН, равном, например, 6, и при температуре, равной о например, 80 С.. Затем производят сушку магнитных частиц из двуокиси хрома, наФ пример, при температуре 200 С. Полученные подобным образом магнитные частицы из двуокиси хрома, снабжекные оболочками из продукта гидролиза сипана упомяну- о той общей формулы, циспергируют.в полимерном связующем веществе с добавками, а резуль та т диспергирова ния наносят на ленточную основу из полиэтиленгерефталата.

Использование изобретения позволяет в значительной степени уменьшить несгабильность магнитных свойств магнитной ленты. Кроме гого использование изобретения обеспечивает простоту процесса изготовления магнитной ленты.

Формула изобре гени.:.

1. Магнитная лента, содержащая рабочий слой, размещенный на основе Иэ полиэтиленгерефгалага и выполненный в ви= де магнитных, частиц иэ двуокиси хрома, распределенных. в связующем вещеcree, отличающаяся тем, что, сцелью уменьшения нестабильности магии гиых свойств, магнитные частицы из двуокиси хрома снабжены оболочками иэ про дукга гидролиза силана общей формулы

К, Gg (ОЦ ),„ где К - орган ический радикал с количеством атомов углерода or 8 до 18;

Я вЂ” алифагический органический ради1 кал с количеством атомов углерода or 1 до 8; и — целое число or 1 до 3.

2. Способ изготовления магнитной ленты по п. 1 путем обработки поверхности магнитных частиц иэ двуокиси хрома, распределенных в жидкости, последующей сушки и нанесения результата их диспергирования в связующем веществе с добавками на основу из полиэтиленте«, рефталага, отличающийся тем, что в качестве жидкости используют водную> спиртовую или водно-спиртовую. среду, обработку поверхности магнитных частиц из двуокиси хрома производят гидролизом силана упомянутой общей формулы при значении рН от $ до 6 или}

or 7,5 до 9,5 и при 20-80 С, а сушку осуществляют при 50-200 С. о

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании

% 1297936, кл. Н 1 Н, 1972. . 2, Патент Японии % 48- 22269, кл, 62 В 74, 1973.
