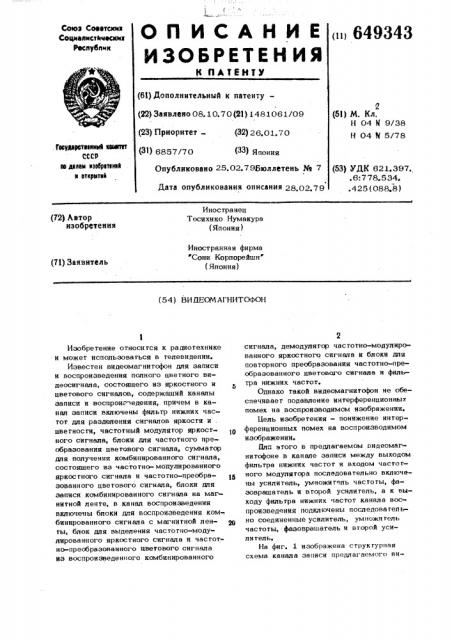

((О П И С А Н И Е „„ 649343
ИЗОБРЕТЕН ИЯ
Союз Советсмнх
Соцмалмстттмескнк
Республик
Н ПьтЕКт (61) Дополнительный к патенту— (22) Заявлено 08.10.70(21) 1481061/09
2 (51) М. Кл.
Н 04 Й 9/38
Н 04 1т S/78 (23) Приоритет (32) 26.01.70
1 афуааратеаннвб кайатет
СССР в двлам юзебрвтеинй а еткритвя (31) 6857/70 (ЗЗ) Яп,ни, Опубликовано 25.02.796юллетень № 7
Дата опубликования описания 28 02 79 (53) УДК 621.397., .6:778.534. .425 (088.8) Иностранец
Тосихико Нумакуре (Япония ) (72) Автор изобретения
Иностранная фирма
Сони Корпорейшн (Япония) (71) Заявитель (54) ВИ ДЕОМАГНИТОФОН
Изобретение относится к радиотехнике и может использоваться в телевидении.
Известен видеомагнитофон для записи и воспроизведения полного цветного видеосигнала, состоящего из яркосгного и цветового сигналов, содержаший каналы записи и воспроиг ведения, причем в канал записи включены фильтр нижних частот дпя разделения сигналов яркости и . цвегносги, частотный модулятор яркосгного сигнала, блоки для частотного преобразования цветового сигнала, сумматор для получения комбинированного сигнала, сосгояшего иэ частотно- модулированного яркосгного сигнала и частотно-преобра- та зованного цветового сигнала, блоки дня записи комбинированного сигнала на магнитной ленте, в канал воспроизведения включены блоки для воспроизведения ком-. бинированного сигнала с магнитной лен- Зт гы, блок для выделения частотно-модулированного яркостного сигнала и частотно-преобразованного цветового сигнала иэ воспроизведенного комбинированного сигнала, демодулятор часгогно-модулированного яркостного сигнала и блоки для повторного преобразования частотно-преобразованного цветового сигнала и фильтра нижних частот.
Однако такой видеомагнитофон не обеспечивает подавление ингерференционных помех на воспроизводимом иэображении.
Бель изобретения — понижение ингерференционных помех на воспроизводимом иэсбражении.
Длц этого в предлагаемом видеомагнитофоне в канале записи между выходом фильтра нижних частот и входом чесгогного модулятора последовательно включены усилитель, умножиг.ль частоты, фазовращагель и второй усилитель, а к выходу фильтра нижних частот канале воспроизведения подключены последовагельно соединенные усилитель, умножи гель частоты,-фазовращатель и второй усиля тель.
На фиг. 1 изображена сгрукгурнея схема канала записи предлагаем то виосигнал поступает через последовательно соединенные блоки 2-1 и 2-2 на вход блока 2-3 выделения частотно-модулированного яркостного сигнала и часгогнопреобразованного цветового сигнала и одновременно на вход блока 2-7 повторного преобразования частотно-преобразованного цветового сигнала, с выхода когоророго укаэанный сигнал через блок 2-5 поступает на первый вход демодулятора
2-4, на второй вход которого поступает выделенный фильтром 2-8 управляющий сигнал. С выхода демодулятора 2-4 преобразованный сигнал поступает на вход блока 2-6 для повторного преобразования цветового сигнала.
Цепь формирования компенсационных сигналов записи, состоящая из последовательно соединенных усилителя 1-12, умножигеля 1-13, фаэовращагеля 1-14 и второго усилителя 1-15 (см. фиг. 1), а также цепь формирования компенсационных сигналов воспроизведения, состоящая иэ последовательно соединенных усилителя 2-9, умножигеля 2-10, фаэовращагеля 2-11 и второго усилителя
2-12 не отличаются одна or другой, по-.этому возможно использование только одной цепи компенсации с возможностью ее переключения в канал записи при asпнси телевизионного сигнала и в канал воспроизведения при воспроизведении записанного на магнитной ленте сигнала.
Формула иэобре гения
1. Видеомагнитофон для записи и воспроизведения полного цветного видеосигнала, состоящего иэ яркосгного и цветового сигналов, содержащий каналы записи и воспроизведения, причем в канал записи включены фильтр нижних частот для разделения сигналов яркости и цветности, частотный модулятор яркосгного сигнала, блоки дпя частотного преобразования цветового сигнала, сумматор для попучения комбинированного сигнала, ñîстоящего из частогнд-модулированного яркосгного сигнала и частотно-преобвазованного цветового .сигнала, блоки дня записи комбинированного сигнала на магнитной ленте, в канал воспроизведения включены блоки дця воспроизведения Kohlбинированного сигнала с магнитной ленты, блок для выделения частотно-модулированного яркостного сигнала и частотно-преобразованного цветового сигнала
3 649343 деомагнигофона; на фиг. 2 — го же. ка нала воспроиэведе ния.
В канал записи включены фильтр.
1-1 нижних частот для разделения сигналов яркости и цвегности, частотный модулятор 1-2 яркостного сигнала, блоки
l-3, 1-4 и 1 5 для частотного преобразования цветового сигнала, сумматор
1-9.для..получения комбинированного сигнала, состоящего из частотно-модули- III рованного яркостного сигнала и частотно-преобразованного цветового сигнала, блоки 1-7, 1-8, 1-9, 1-10 и 1-11 для записи комбинированного сигнала на магнитной ленте. В канале записи между вы- IS ходом фильтра 1-1 нижних частот и входом частотного модулятора 1-2 последовательно включены усилитель 1-12, умножитель 1-13 частоты, фазовращагель
1 14 и второй усилитель 1-15. В канал 24 воспроизведения включены блоки 2-1 и
2-2 для воспроизведения комбинированного сигнала с магнитной ленты, блок
2-3 gtlg выделения частотно-модулированного яркосгного сигнала и часгогнь-преобразованного цветового сигнала из вос произведенного комбинированного сигнала, демодулятор 2-4 частотно-модулированиаго яркосгного сигнала и блоки 2-5, 2-6, 2-7 для повторного преобразования частотно-преобразованного цветового сигнала и фильтра 2-8 нижних частот, к выходу фильтра 2-8 нижних частот канала воспроизведения подключены последовательно соединенные усилитель 2-9, умно- З$ житель 2-10 частоты, фаэовращагель
2-11 и второй усилитель 2-12.
Устройство рабогаег следующим образом.
При записи полный цветной видеосигнал разделяется фильтром 1-1 на яркостный и цветов6й сигналы. Яркосгный сигнал поступает на вход модулятора 1-2, моду}Ispyercs и подаегся на один из входов сумматора 1-6, на другой вход которого поступает сигнал с выхода блока 1-5 частотного преобразования цветового сии нала Суммарный сигнал с выхода сумматора 1-6 поступает на вход блока 1 7 и с его выхода на вход блока 1-8, где производится запись комбинированного, сигнала на магнитной ленте. Яркосгный сигнал с выхода фильтра 1-1 через по Ьедовательно соединенные блоки 1»10, 1-11 и 1-9 поступает на первый вход
5S блока 1-4, на второй вход которого пос гупаег сигнал с выхода блока 1-3. При воспроизведении комбинированный виде5 649343 6 из воспроизведенного комбинированного частотного модулятора последовательно сигнала, демодулятор частотно-модулиро- включены усилигель, умножигель частоты, ванного яркосгного сигнала и блоки для фаэовращагель и второй усилитель. повторного преобразования частотно-пре- 2. Видеомагнитофон по и. l„o т л и- . обраэованного цветового сигнала и фил 5 ч а ю шийся тем, что, с целью повыгра нижних частот, о г л н ч а ю щ и а щения качества воспроизведения, к выхос s тем, что, с целью понижения интер- ду фильтра нижних частот канала воспро ференционных помех на воспроизводимом изведения подключены последовательно иэображении, в канале записи между вы- соединенные усилитель, умножитель час т ходом фильтра нижних часгог и входом и). готы, фазовращагель и второй усилитель.
649343 оного напа ю/ейжи у
Составитель О. Тихонов
Редактор М. Хлудова Техред Ю. Ниймет Корректор F.. Папп
Заказ 616/59 Тираж 774 Подписное
