Реферат

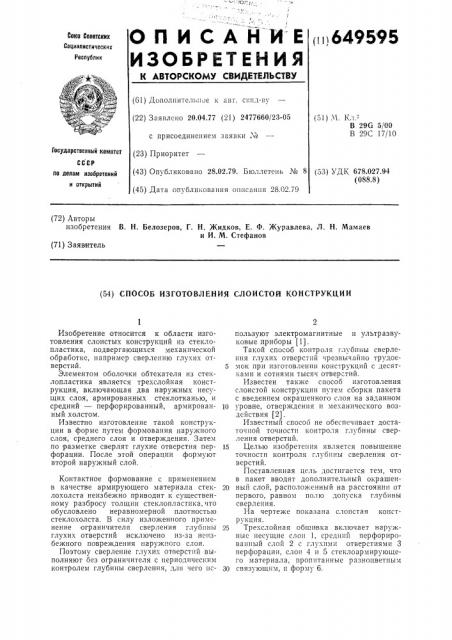

ОЛ ИСАНИ Е

ИЗОБРЕТЕНИЯ

I i 11 6495 95

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авг. синд-ву (22) Заявлено 20.04.77 (21) 2477660/23-05 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 28.02.79. Бюллетень № 8 (45) Дата опубликования описания 28.02.79 (51) М. Кл. -

В 29G 5/00

B 29С 17/10

Государственный комитет (53) УДК 678.027.94 (088.8) ло делам наобретеннй н открытий (72) Авторы изобретения В. Н. Белозеров, Г. Н. Жидков, E Ф. Журавлева, Л. Н. Мамаев и И. М. Стефанов (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ СЛОИСТОЯ КОНСТРУКЦИИ

Изобретение относится к области изготовления слоистых конструкций из стеклопластика, подвергающихся механической обработке, например сверлению глухих отверстий.

Элементом оболочки обтекателя из стеклопластика является трехслойная конструкция, включающая два наружных несущих слоя, армированных стеклотканью, и средний — перфорированный, армированный холстом.

Известно изготовление такой конструкции в форме путем формования наружного слоя, среднего слоя и отверждения. Затем по разметке сверлят глухие отверстия перфорации. После этой операции формуют второй наружный слой.

Контактное формование с применением в качестве армирующего материала стеклохолста неизбежно приводит к существенному разбросу толщин стеклопластика, что обусловлено неравномерной плотностью стеклохолста. В силу изложенного применение ограничителя сверления глубины глухих отверстий исключено из-за неизбежного повреждения наружного слоя.

Поэтому сверление глухих отверстий выполняют без ограничителя с периодическим контролем глубины сверления, для чего пспользуют электромагнитные и ультразвуковые приборы (1).

Такой способ контроля глубины сверления глухих отверстий черезвычайно трудое5 мок при изготовлении конструкций с десятками и сотнями тысяч отверстий.

Известен также способ изготовления слоистой конструкции путем сборки пакета с введением окрашенного слоя на заданном

10 уровне, отверждения и механического воздействия (2).

Известный спосоо не обеспечивает достаточной точности контроля глубины сверления о1верстий.

15 Целью изобретения является повышение точности контроля глубины сверления отверстий.

Поставленная цель достигается тем, что в пакет вводят дополнительный окрашен20 ный слой, расположенный на расстоянии от первого, равном полю допуска глубины сверления.

На чертеже показана слоистая конструкция.

25 Трехслойная обшивка включает наружпыс несущие слои 1, средний перфорированный слой 2 с глухпмн отверстиями 3 перфорации, слои 4 и 5 стеклоармирующего материала, пропитанные разноцветным

30 связующitì, и форму 6.

649595

Формула изобретения ф

A/

// /

Составитель М. Осипова

Техред H. Строганова Корректоры: И. Позняковская и 3. Тарасова

Редактор Т. Пилипенко

Заказ 2710/О Изд. № 171 Тираж 779 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, /К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова,.2

Изготовление трехслойной обшивки производят в следующей последовательности.

На форме 6 формуют наружный несущий слой 1. Затем формуют стеклоармирующий материал, пропитанный разноцветным свя- 5 зующим на расстоянии друг or друга, равном полю допуска глубины сверления отверстий.

Промежуток между окрашенными слоями 4 и 5 заполняется слоями, пропитанны- 10 ми неокрашенным связующим. Производят наформовку среднего слоя 2 до полной его толщины. После отверждения среднего слоя производят сверление глухих отверстий 3. При сверлении глубину отверстия 15 определяют по выходу цветной стружки и по визуальному осмотру отверстия при выведении из него сверла, По окончании сверления отверстий перфорации производят формование второго 20 наружного слоя 1.

Внедрение способа контроля глубины сверления глухих отверстий по изобретецию снижает трудоемкость операции контроля на 70 — 80% .

Способ изготовления слоистой конструкции путем сборки пакета с введением окрашенного слоя на заданном уровне, отверждения и механического воздействия, отличающийся тем, что, с целью повышения точности контроля глубины сверления отверстий, в пакет вводят дополнительный окрашенный слой, располоукенный на расстоянии от первого, равном полю допуска глубины сверления.

Источники информации, принятые во внимание при экспертизе

1. ОСТ 5.9102 — 72 «Стеклопластики полиэфирные. Контроль качества материала судовых конструкций без их разрушения», с. 5 — 6.

2. Патент США № 3516467, кл. В 60 С

19/10, 1968,
