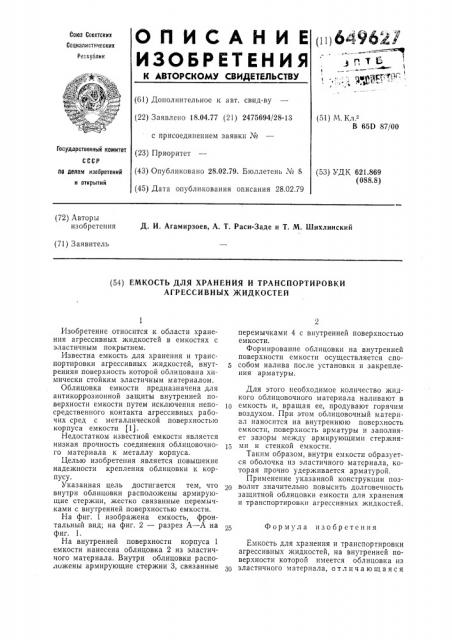

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Садизлистинеских

Ресаублик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.04.77 (21) 2475694/28-13 с присоединением заявки М (23) Приоритет (43) Опубликовано 28.02.79, Бюллетень Хо 8 (45) Дата опубликования описания 28.02.79 (51) М. Кл.2

В 65D 87/00

Государственный комитет (53) УДК 621 869 (088.8) па денем изобретений и открытий (72) Авторы изобретения

Д. И. Агамирзоев, А. Т. Раси-Заде и Т. М. Шихлинский (71) Заявитель (54) ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

АГРЕССИВНЪ|Х ЖИДКОСТЕЙ

Изобретение относится к области хранения агрессивных жидкостей в емкостях с эластичным покрытием.

Известна емкость для хранения и транспортировки агрессивных жидкостей, внутренняя поверхность которой облицована химически стойким эластичным материалом.

Облицовка емкости предназначена для антикоррозионной защиты внутренней поверхности емкости путем исключения непосредственного контакта агрессивных рабочих сред с металлической поверхностью корпуса емкости (1).

Недостатком известной емкости является низкая прочность соединения облицовочного материала к металлу корпуса.

Целью изобретения является повышение надежности крепления облицовки к корпусу.

Указанная цель достигается тем, что внутри облицовки расположены армирующие стержни, жестко связанные перемычками с внутренней поверхностью емкости.

На фиг. 1 изображена емкость, фронтальный вид; на фиг. 2 — разрез А — А на фиг. 1.

На внутренней поверхности корпуса 1 емкости нанесена облицовка 2 из эластичного материала. Внутри облицовки расположены армирующие стержни 3, связанные перемычками 4 с внутренней поверхностью емкости.

Формирование облицовки на внутренней поверхности емкости осуществляется способом налива после установки и закрепления арматуры.

Для этого необходимое количество жидкого облицовочного материала наливают в

1р емкость и, вращая ее, продувают горячим воздухом. При этом облицовочный материал наносится на внутреннюю поверхность емкости, поверхность арматуры и заполняет зазоры между армпрующими стержня15 ми и стенкой емкости.

Таким образом, внутри емкости образуется оболочка из эластичного материала, которая прочно удерживается арматурой.

Применение указанной конструкции позволит значительно повысить долговечность защитной облицовки емкости для хранения и транспортировки агрессивных жидкостей.

25 Формула изобретения

Емкость для хранения и транспортировки агрессивных жидкостей, на внутренней поверхности которой имеется облицовка из эластичного материала, отличающаяся

649627

PUe. 2

Составитель С. Курилов

Корректоры: О, Тюрина и Л. Котова

Техред Н. Строганова

Редактор Г. Прусова

Заказ 696/10 Изд. № 200 Тираж 991 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2

gr тсм, что„с целью повышения надежности крепления облицовки, внутри последней расположены армирующие стержни, жестко связащГые перемычками с внутренней поверхностью емкости.

Источники информации, принятые во внимание при экспертизе

1. Бирюков И. В. Технология гуммирования химической аппаратуры, М., «Химия», 5 1967, с. 11, рис. 31.
