Рыбонакопитель рыбопропускного сооружения

Рыбонакопитель рыбопропускного сооружения

Иллюстрации

Показать все

Реферат



L !

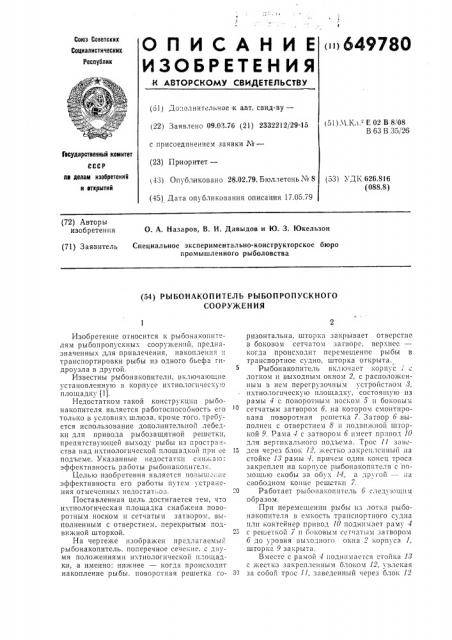

О П И С А Н И Е ()649780

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (5 1) Дополнительное:к авт. свид-ву— (22) Заявлена 09.03.?6 (21) 2332212/29-15 с присоединением заявки М— (23) Приоритет— (43) Опубликовано 28.02.79, Бюллетень X 8 (45) Дата опубликования описания 17.05.79 (51) Ч. Кл. - Е 02 В 8/08

В 63 В 35j26

Государственный комитет пе делам изобретений и открытий (53) УДК 626.816 (088.8) (72) Авторы изобретения

О. А. Назаров, В. И. Давыдов и 10. 3. Юкельзон

Специальное экспериментально-конструкторское бюро промышленного рыболовства (71) Заявитель (54) РЫБОНАКОПИТЕЛЬ РЫБОПРОПУСКНОГО

СООРУЖЕНИЯ

Изобретение относится к рыбонакопптелям рыбопропускных сооружений, предназначенных для привлечения, накопления и транспортировки рыбы из одного бьефа гидроузла в другой.

Известны рыбонакопители, включающие установленную в корпусе HxTHoëîãtt÷åñ.<ó.о п ло щадку (1).

Недостатком такой конструкции рыбонакопителя является работоспособность его только в условиях шлюза, кроме того, требуется использование дополнительной лебедки для привода рыбозащитной решетки, препятствующей выходу рыбы из простра;-:-. ства над ихтиологической площадкой при ее подъеме. Указанные недостатки снижаюэффективность работы рыбонакопителя.

Целью:изобретения является повыше ;ие эффективности его работы путем устранения отмеченных недостат.-oç.

Поставленная цель достигается тем, что ихтиологическая площадка снабжена поворотным носком и сетчатым затвором, вь.полненным с отверстием, перекрытым подвижной шторкой.

На чертеже изображен предлагаемый рыбонакопитель, поперечное сечение, с двумя положениями ихтиологической площадки, а именно: нижнее — когда происходит накопление рыбы, поворотная решетка горизонтальна, шторка закрывает отверстие в боковом сетчатом затворе, верхнее— когда происходит перемещение рыбы в транспортное судно, шторка открыта.

Рыбонакопитель вк.почает корпус лотком 11 выходным окном 2, с расположенным в нем перегрузочным устройством 8, ихтиологическую площадку, состоящую из рамы 4 с поворотным носком 5 и бокоьым сетчатым затвором 6, на котором смонтирована поворотная решетка 7. Затвор 6 выполнен с отверстием 8 и подгпжной шторкой 9. Рама 4 с затвором 6 имеет привод 10 для вертикального подъема. Трос 11 заве15 ден через блок 12, жестко закрепленный на стойке 18 рамы 4, причем один конец троса закреплен на корпусе рыбонакопителя с помощью скобы за обух 14, а другой — а свободном конце решатки 7. 0 Работает рыбонакопитель 6 следующим образом.

При перемещении рыбы нз лотка рыбонакопителя в емкость транспортного судна или контейнер привод 10 поднимает раму 4

2з с решеткой 7 и боковым сетчатым затвором

6 до уровня выходного окна 2 корпуса 1, шторка 9 закрыта.

Вместе с рамой 4 поднимается стойка 18 с жестко закрепленным олоком 12, I !3.1t 1 2ÿ

Зв за собой трос 11, заведенный через блок 12

649780

Формула изобретения

Составитель Л. Ваксенбург

Техред Н. Строганова

Корректор С. Файн

Редактор Г, Прусова

Зак 58/179 Изд. Ма 182 Тираж 779 Подписное

НПО Государственного комитета СССР по дедам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фин. пред. «Патент» который поворачивает решетку 7. При подъеме рамы 4 под действием силы тяжести откидывается поворотный носок 5, который сопрягается с перегрузочным устройством, соединенным с контейнером нлн емкостью. После этого, посредством ручного привода открывается шторка 9 и подъем продолжается. Решетка 7, двигаясь с рамой

4 вверх и поворачиваясь вокруг горизонтальной оси, побуждает рыбу через отвер- 10 стие 8 перемещаться в перегрузочное устройство и далее в контейнер. Перегрузка заканчивается, когда рама 4 поднимается выше уровня воды, а угол между горизонтальной плоскостью и решеткой 7 составит приблизительно 30 .

При отборе, подсчете и мечении рыбы трос отсоединяется посредством скобы от стойки 18 и затем производится подъем ихтиологической площадки до уровня воды.

Решетка 7 сохраняет горизонтальное положение на раме 4, а шторка 9 закрывает отверстие в сетчатом затворе 6, не давая рыбе уйти из рыбонакопителя.

Перегрузочное устройство необходимо при повороте решетки поперек лотка. Если перегрузка рыбы осуществляется вдоль лотка, поворотный носок 5 сопрягается непосредственно с судном-контейнеровозом или емкостью.

Изобретение обеспечивает перемещение рыбы при различных уровнях воды в лотке рыбонакопителя. При этом возможна перегрузка рыбы как вдоль лотка (в случае рыбопропускного сооружения) так и поперек при судне-рыбонакопителе, когда швартовка с торца рыбонакопителя судна-контейнеровоза затруднена.

Кроме того, изобретение позволяет исключить отдельный механизм поворота побудительной решетки и подъема рыбозащитной решетки, и следовательно, упростить устройство и управление рыбонакопителем. Одновременное поступательное движение и вращение решетки позволит увеличить эффективность перемещения рыбы из рыбонакопителя в емкость транспортного судна.

Рыбонакопитель рыбопропускного сооружения, включающий установленную в корпусе ихтиологическую площадку, о т л ич а ю шийся тем, что, с целью повышения его эффективности, ихтиологическая площадка снабжена поворотным носком и сетчатым затвором, выполненным с отверстием, перекрытым подвижной шторкой.

Источник информации, принятый во внимание при экспертизе:

1. Проект М 339-15-121 использования

Тахнаташского рыбопропускного шлюза.
