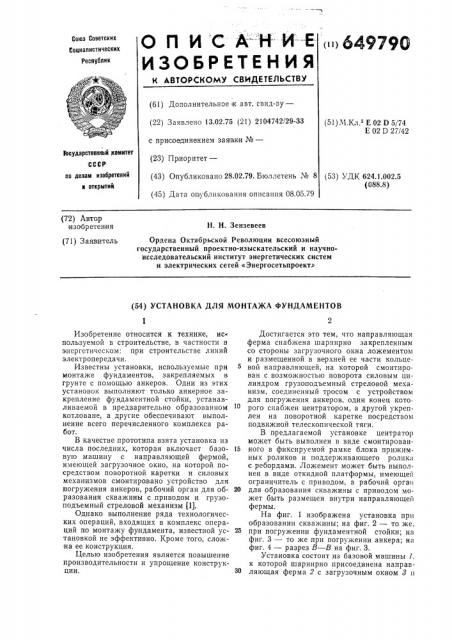

О П И С А--Н- И--Е
ИЗОБРЕТЕН ИЯ
Се<па Советских
< >64979Q
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.02.75 (21) 2104742/29-33 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 28.02.79. Бюллетень № 8 (45) Дата оп<убликования описания 08.05.79 (51) М.Кл. Е 02 В 5/74
E 02 D 27/42
Государственный комитет СССР по делам изобретений и открытии (53) УДК 624.1.002.5 (088.8) (72) Автор изобретен ия
Н. Н. Зензевеев
Ордена Октябрьской Революции всесоюзный государственный проектно-изыскательский и научноисследовательский институт энергетических систем и электрических сетей «Энергосетьпроектл (71) Заявитель (54) УСТАНОВКА ДЛЯ МОНТА)КА ФУНДАМЕНТОВ
Изобретение относится к технике, ис. пользуемой в строительстве, в частности в энергетическом: при строительстве линий электропередачи.
Известны установки, используемые при монтаже фу ндаментов, закрепляемых в грунте с помощью анкеров. Одни из этих установок выполняют только анкерное закрепление фундаментной стойки, устанавливаемой в предварительно образованном котловане, а другие обеспечивают выполнение всего перечисленного комплекса работ.
В качестве прототипа взята установка из числа последних, которая включает базо- 15 вую машину с направляющей фермой, имеющей загрузочное окно, на которой посредством поворотной каретки и силовых механизмов смонтировано устройство для погружения анкеров, рабочий орган для об- 20 разования скважины с приводом и грузоподъемный стреловой механизм 11).
Однако выполнение ряда технологических операций, входящих в комплекс операций по монтажу фундамента, известной ус- 25 тановкой не эффективно. Кроме того, сложна ее конструкция.
Целью изобретения является повышение производительности и упрощение конструкции. 30
Достигается это тем, что направляющая ферма снабжена шарнирно закрепленным со стороны загрузочного окна ложементом и размещенной в верхней ее части кольцевой направляющей, на которой смонтирован с возможностью поворота силовым цилиндром грузоподъемный стреловой механизм, соединенный тросом с устройством для погружения анкеров, один конец которого снабжен центратором, а другой укреплен на поворотной каретке посредством подвижной телескопической тяги.
В предлагаемой установке центратор может быть выполнен в виде смонтированного в фиксируемой рамке блока прижимных роликов и поддерживающего ролика с ребордами. Ложемент может быть выполнен в виде откидной платформы, имеющей ограничитель с приводом, а рабочий орган для образования скважины с приводом может быть размещен внутри направляющей фермы.
На фиг. 1 изображена установка при образовании скважины; на фиг. 2 — то же, при погружении фундаментной стойки; на фиг. 3 — то же при погружении анкера; на фиг. 4 — разрез  — В на фиг. 3.
Установка состоит из базовой машины 1, к которой шарнирно присоединена направляющая ферма 2 с загрузочным окном 8 и
649790
Указанные на чертежах буквенные линейные и угловые размеры характеризуют следующие понятия: размер А — расстояние от точки пересечения оси соответствующего проходного отверстия в фундаментной стойке 81 с вертикальной осью самой фундаментной стойки до горизонтальной плоскости, проходящей через ось шарнира 14; размер Б — расстояние от вертикальной оси фундаментной стойки 81 до точки пересечения оси шарнира 14, перпендикулярной плоскости чертежа, с осью анкера 82, расположенного в устройстве 15 для погружения анкеров; размещенной в нижней ее части, со стороны базовой машины, откидной стенкой-упором
4. Внутри направляющей фермы 2 находится рабочий орган для образования скважины, представляющий соединенные между собой вибромолот 5, грунтонос б и лебедку 7.
Снаружи направляющей фермы 2 закреплены три кольцеобразные направляющие 8, в двух из которых смонтирована поворотная каретка 9, а в третьей смонтирован грузоподъемный стреловой механизм
10, соединенный с направляющей фермой 2 силовым цилиндром 11. Поворотная каретка 9 в нижней части имеет телескопическую распорку 12 с выдвижной секцией 18, к коорой посредством шарнира 14 присоединено устройство 15 для погружения анкеров, содержащее вибромолот 1б.
Направляющая ферма 2 и выдвижная секция 18 соединены с поворотной кареткой
9 силовыми механизмами, например, гидроцилиндрами, соответственно, 17 и 18.
Со стороны загрузочного окна 8 к направляющей ферме,2 шарнирно присоединен ложемент 19, состоящий из откидной платформы 20, имеющей подпружиненный ограничитель 21 с приводом 22, В нижней части устройства 15 для погружения анкеров шарнирно укреплена фиксируемая рамка 28 со смонтированным в ней блоком 24 прижимных роликов и выполненный с ребордами поддерживающий ролик 25, которые образуют центратор.
Устройство 15 для погружения анкеров снабжено ползунами 2б, которые шарнирно соединены с телескопической тягой 27, имеющей зажимы 28 и шарнирно присоединенной к поворотной каретке 9 проушиной 29, которая соединена с тросом грузоподъемного стрелового механизма 10, а также упорами-фиксаторами 80.
Поперечное сечение грунтоноса б выполнено с размерами, обеспечивающими получение котлована, размеры поперечного сечения которого обеспечивают в свою очередь погружение фундаментной стойки 81 с требуемым натягом. !
Зо
40 угол а — угол между поверхностью грунта и осью анкера 82, расположенного в устройстве 15 для погружения анкеров.
Таким образом, отрезки А и Б есть катеты прямоугольного треугольника, концы которых соединяет гипотенуза, совпадающая с осью анкера 82, который расположен под заданным углом а.
Это обеспечивает попадание анкера 82 в подземной части фундаментной стойки 81.
Размеры А и Б для вертикальной плоскости, перпендикулярной рассмотренной выше, будут отличными из-за разного расположения второго проходного отверстия в фундаментной стойке 81, а угол а может быть как разным, так и одинаковым.
Размер А выдерживается при погружении фундаментной стойки 81 на заданную глубину, обеспечиваемую путем воздействия стенки упора 4 на рабочий орган.
Размер Б обеспечивается перемещением выдвижной секции 18 под воздействием гидроцилиндров 18 на величину, которая отмечена каким-либо ориентиром (риской) на выдвижной секции.
Угол а выдерживается следующим образом. При горизонтальном положении устройства 15 для погружения анкеров освобождают зажимы 28 телескопической тяги
27, выставляют ее длину на определенную, соответствующую требуемому углу величину, которая отмечена каким-либо ориентиром (риской) . Это положение фиксируют зажимами 28. При перемещении устройства для погружения анкеров в вертикальной плоскости подвижные ползуны 2б упираются в постоянно закрепленные упорыфиксаторы 80 и фиксируются ими.
Установка работает следующим образом.
На месте производства работ по монтажу фундамента направляющую ферму 2 устанавливают в рабочее положение. Цилиндрами 11 и 17 поворачивают грузоподъемный стреловой механизм 10 и поворотную каретку 9 на 90, освобождая область пространства для перемещения ложемента 19. При помощи грузоподъемного стрелового механизма 10 опускают устройство 15 погружения анкеров на грунт и, не доводя несколько его конец до грунта, выставляют размер Б. Освобождают трос грузоподъемного стрелового механизма 10 от проушины 29 и поворачивают грузоподъемный стреловой механизм 10 в положение, обеспечивающее перемещение с его помощью ложемента 19. Затем присоединяют трос грузоподъемного стрелового механизма 10 к ложементу 19. Действуя приводом
22 освобождают ограничитель 21 и при помощи лебедки 7 опускают вибромолот 5, соединенный с грунтоносом б до упора режущей кромки последнего в грунт.
649790
Далее включают вибромолот 5 и производят погружение грунтоноса 6 на требуемую глубину, которая выдерживается за счет воздействия стенки-упора 4 на рабочий орган. Затем при помощи лебедки 7 поднимают вибромолот 5 и заполненный грунтом грунтонос б до тех пор, когда ограничитель 21 под воздействием пружины займет свое исходное положение, при котором ось грунтоноса б перпендикулярна опорной поверхности ограничителя 21.
Это положение фиксируют приводом 22, отсоединяют грунтонос б от вибромолота 5 и при помощи грузоподъемного стрелового механизма 10 переводят ложемент 19 с грунтоносом б в горизонтальное положение. Далее отсоединяют трос грузоподъемного стрелового механизма 10 от ложемента 19 и присоединяют определенным образом к грунтоносу б, который затем при помощи грузоподъемного стрелового механизма 10 снимают с ложемента 19. Отсоединяют трос грузоподъемного стрелового мехачизма 10 от грунтоноса б. При помощи грузоподъемного стрелового механизма 10 ца ложемент 19 укладывают фундаментную стойку З1 так, чтобы ее лидерный конец касался опорной поверхности ограничителя 21, прп этом положения отверстий в фундаментной стойке 81 соответствуют требуемому располо>кению анкеров 82, погружаемых в грунт. Потом присоединяют трос грузоподьемного стрелового механизма 10 к ложементу 19 и перемещая его, заводят фундаментную стойку 81 внутрь направляющей фермы 2. С помощью привода 22 освобожда от ограничитель 21, и фундаментная стойка З1 под собственным весом опускается в створ катлована, при этом фундаментная стойка 81 самоцентрируется в направляющей ферме 2.!
30
60
Вибромолот 5 закрепляют на фундаментной стойке 81 и, включив его, производят погружение фундаментной стойки 81 на требуемую глубину. По окончании погружения фундаментной стойки 81 направляющая ферма 2 оказывается сцентрированной на ней, так как заданная часть последней остается внутри направляющей фермы 2. Отсоединив вибромолот 5 от фундаментной стойки 81,,поднимают его в верхнее положение, при этом подпружиненный ограничитель 21 займет свое походное положение, в котором его и фиксируют приводом 22. Затем с помощью грузоподъемного стрелового механизма 10 очищенный от грунта грунтонос б размещают на ложементе 19 и переводят пх в транспортное положение. Откинув фиксируемую рамку 28, в устройство 15 для погружения анкеров укладывают анкер З2, один конец которого соединяют с вибромолотом 1б, а другой размещают между ребордами поддер>кивающего ролика 25. После этого перемещают фиксируемую рамку
28 с прижимными роликами 24 в раоочее положение и фиксируют ее.
Выдерживают размер Б, выставляют и фиксируют требуемую для заданного угла погружения а длину телескопической тяги 27.
Переводят устройство 15 для погружения анкеров в рабочее положение, после чего включают вибромолот 1б и погружают анкер 82 в грунт.
Цилиндрами 11 и 17,переводят грузоподъемный стреловой механизм 10 и поворотную каретку 9 с устройством 15 для погру>кения анкеров в плоскость погружения следующего анкера. Выставив соответствующий размер Б и, если необходимо, новую длину телескопической тяги 27, производят погружение следующего анкера. Переводят составляющие элементы установки в транспортное положение и, освободив стенкуупор 4, укладывают направляющую ферму
2 на базовую машину.
Установка производительнее и качественнее выполняет технологические операции, сокращает трудозатраты, что в целом позволит получить значительный экономический эффект.
Формула изобретения
1. Установка для монтажа фундаментов, включаю щая базовую машину с направляющей фермой, имеющей загрузочное окно, на которой посредством поворотной каретки и силовых механизмов смонтировано устройство для погружения анкеров, рабочий орган для образования скважины с приводом, грузоподъемный стреловой механизм, отличающаяся тем, что, с целью повышения производительности и упрощения конструкции„направляющая ферма снабжена шарнирьо закрепленным со стороны загрузочного окна ложементом и размещенной в верхней ее части кольцевой направляющей, на которой смонтирован с возможностью поворота силовым цилиндром грузоподъемный стреловой механизм, соединенный тросом с устройством для погружения анкеров, один конец которого снабжен центратором, а другой укреплен на поворотной каретке посредством подвижной телескопической тяги.
2. Установка по п. 1, отличающая— с я тем, что центратор выполи".н в виде поддерживающего ролика с ребордами и смонтированного в фиксируемой рамке блока прижимных роликов.
3. Установка по п. 1, отличающаяс я тем, что ложемент выполнен в виде от649790 кидной платформы, имеющей ограничитель с приводом.
4. Установка по п, 1, отлич а юща яся тем, что рабочий орган размещен внутри направляющей фермы.
Источник информации, принятый во внимание при экспертизе:
1. Заявка Мо 2016954/29-33, кл. Е 02 D
5/74, 1974, по которой принято решение о
6 выдаче авторского свидетельства.
