Реферат

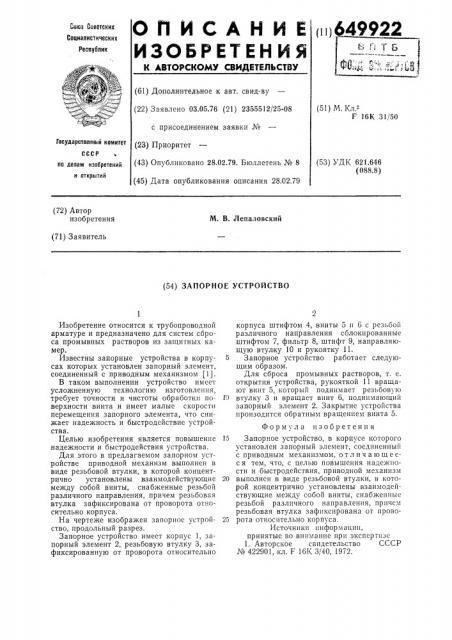

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и1) 6499 иаз Советских

Социалистических

Республик

+: Ъ (61) Дополнительное к авт. свид-ву (22) Заявлено 03.05.76 (21) 2355512/25-08 с присоединением заявки Ае (23) Приоритет (43) Опубликовано 28.02.79. Бюллетень Ме 8 (45) Дата опубликования описания 28.02.79 (51) М. Кл.

F 16К 31/50

Государственный комитет (53) УДК 621.646 (088.8) по делам изобретений н открытий (72) Автор изобретения

М. В. Депаловский (71) Заявитель (54) ЗАПОРНОЕ УСТРОЙСТВО

Изобретение относится к трубопроводной арматуре и предназначено для систем сброса промывных растворов из защитных камер.

Известны запорные устройства в корпу- 5 сах которых установлен запорный элемент, соединенный с приводным механизмом .(1).

В таком выполнении устройство имеет усложненную технологию изготовления, требует точности и чистоты обработки по- I0 верхности винта и имеет малые скорости перемещения запорного элемента, что снижает надежность и быстродействие устройства.

Целью изобретения является повышение 15 надежности и быстродействия устройства.

Для этого в предлагаемом запорном устройстве приводной механизм выполнен в виде резьбовой втулки, в которой концентрично установлены взаимодействующие 20 между собой винты, снабженные резьбой различного направления, причем резьбовая втулка зафиксирована от проворота относительно корпуса.

На чертеже изображен запорное устрой- 25 ство, продольный разрез.

Запорное устройство имеет корпус 1, запорный элемент 2, резьбовую втулку 3, зафиксированную от проворота относительно корпуса штифтом 4, винты 5 и 6 с резьбой различного направления сблокированные штифтом 7, фильтр 8, штифт 9, направляющую втулку 10 и рукоятку 11.

Запорное устройство работает следующим образом.

Для сброса промывных растворов, т. е. открытия устройства, рукояткой 11 вращают винт 5, который поднимает резьбовую втулку 3 и вращает винт 6, поднимающий запорный элемент 2. Закрытие устройства произодится обратным вращением винта 5.

Формула изобретения

Запорное устройство, в корпусе которого установлен запорный элемент, соединенный с приводным механизмом, о т л и ч а ю щ е сся тем, что, с целью повышения надежности и быстродействия, приводной механизм выполнен в виде резьбовой втулки, в которой концентрично установлены взаимодействующие между собой винты, снабженные резьбой различного направления, причем резьбовая втулка зафиксирована от проворота относительно корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ке 422901, кл. F 16К 3/40, 1972.

6499о2

Составитель Е. Анкудинова

Редактор О. Юркова Техред Н. Строганова Корректор Е. Хмелева

Заказ 176/11 Изд. М0 211 Тираж 1138 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
