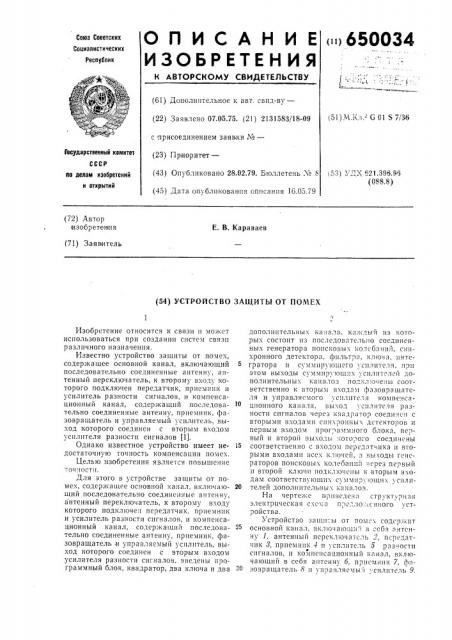

<1650034

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-Bv— (22) Заявлено 07.05.75. (21) 2131583/18-09 с присоединением заявки 1|е— (23) Приоритет— (43) Опубликовано 28.02.79. Бюллетень М 8 (45) Дата опубликования описания 16.05.79 (51) М.Кл." б 01 $7/36

Государственный комитет,-л) |; чт Pg1 390 и (088 8) по делам изобретений и открытий (72) Автор изобретения

Е. В. Караваев (71) Заявитель (54) УСТРОЙСТВО ЗАЩИТЫ ОТ ПОМЕХ

Изобретение относится к связи и может использоваться при создании систем связи различного назначения.

Известно устройство защиты от поме|, содержащее основной канал, включающий последовательно соединенные антенну, антенный переключатель, к второму в|оду которого подключен передатчик, приемник Ii усилитель разности сигналов, и компенсационный канал, содер>кащий1 последовательно соединенные антенну, приемник, фазовращатель и управляемый усилитель, выход которого соединен с вторым входом усилителя разности сигналов (1).

Однако известное устройство имеет недостаточную точность компенсации помех.

Целью изобретения является повышение

-оч:1ост. 1.

Для этого в устройстве зашиты от помех, содеря<ашее основной канал, включающий последователь lo соединенные антенну, антенный переключатель, к второму в|оду которого подключе11 передатчик, приемник и усил1ггель разности сигналов, и компенсационный канал, содержащий последовательно соединенные антенну, приемник, фазовращатель и управляемьш усилитель, выход которого соединен с вторым в|одом усилителя разности сигналов, введены программный блок, квадратор, два ключа и два дополнителы1ык ка:1а за, кожды11 из КОТОрык состоит из последоватслbllo соединенны| генератора поисковы| колебаний, син|ронного детектора, фильтра, ключа, интегратора и суммирующего усилителя, при этом выходы суммирующих усилителей доПОЛНИтЕЛЬНЫК КаиаЛO3 ПОДКЛ:ОчЕНЫ СООтветственно к вторым в|одам фазоврашателя и управляемого уснлителя компенсационного кана. 13, вы|од усилителя разности сигналов через квадратор соеди.3ен с вторыми в."одами син|ронны;. детекторов и первым в|одом программного блока, первый и второй выко Ibi которого соединены

15 соответственно с входом передатчика и вторыми входами всех ключей, з вы,|оды генеPBTOPOI3 ПОИСКОВЫ. КОЛЕОапий ЧЕРЕЗ ПЕРВЫЙ и второй ключи подключены к вторым в|одам соответствуюши| суммируюши| усили20 телей дополнительныx каналов.

На чертеже приведена структурная электрическая с. .О|1 а п;. е,".ло сенного устройства.

Устройство заши-.ы от Ilollû содержит основной канал, включаюшп 1 в себя антенну 1, антенный переключатель 2, передатчик 8, приемник 4 и усилитель 5 раз ости е сигналов, и компенсационньш канал, включающий в себя антенну 6, приемник 7, фазовращатель 8 и управляемы I .:силитель 9.

650034

Устройство содержит также программный блок 10, квадратор 11, два дополнительных канала, каждый из которых состоит из генератора 12(18) поисковых колебаний, синхронного детектора 14((5), фильтра 16(17), ключа 18(19), интегратора 20(21) и суммиру.ощего усилителя 22(28), и два ключа

24, 25.

Устройство работает следующим образом.

Формула изобретения

Источник информации, принятый во внимание при экспертизе:

Предложенное устройство позволяет су- 1. Григории-Рябов В. В. Радиолокацищественно повысить помехозащищенность 40 онные устройства. М., «Сов. радио», 1970, линии связи. с. 518 — 521.

По сигналу на выходе квадратора ll программный блок 10 выключает передатчик 8 и замыкает ключи 18, 19, 24 и 25. Устройство работает как двухкоординатная экстремальная система. С выходов синхронных детекторов 14 и 15 через фильтры

16 и 17 и ключи 18 и 19 сигнал, пропорциональный частным производным от сигнала на выходе квадратора 11 по амплитуде It фазе компенсационного сигнала, подается на интеграторы 20 и 21 соответственно. Сигналы с выходов интеграторов 20 и 21 после суммирования с поисковыми колебаниями в суммирующих усилителя.; 22 и 28 через управляемый усилитель 9 и фазовращатель

8 изменяют фазу и амплитуду сигнала на выходe управляемого усилителя 9 до тех пор, пока сигналы на выходе фильтров !6 и 17 не будут равны нулю, что будет соответствовать минимальному значению сигнала (равному нулю) на выходе квадратора

11. При равенстве нулю сигнала на выхо.tc квадратора 11 программный блок 10 размыкает ключи 18, 19, 24, 25 и включает передатчик 8. При этом сигнал на выходе усилителя 5 разности практически освободится от помехи.

Устройство защиты от помех, содержащее основной канал, включающий последо5 вательно соединенные антенну, антенный переключатель, к второму входу которого подключен передатчик, приемник и усилитель разности сигналов, и компенсационный канал, содержащий последовательно

t0 соединенные антенну, приемник, фазовращатель и управляемый усилитель, вы од которого соединен с вторым входом усилителя разности сигналов, о т л и ч а ю щ е ес я тем, что, с целью повышения точности, в него введены программный блок, квадратор, два ключа и два дополнительных канала, каждый из которых состоит из последовательно соединенных генератора поисковых колебаний, синхронного детектора, фильтра, ключа, интегратора и суммирую_#_. щего усилителя, при этом вы.лды суммирующих усилителей дополнительных каналов подклto tåttû соответственно к вторым входам фазовращателя и управляемого усилителя компенсационного канала, выход усилителя разности сигналов через квадратор соединен с вторыми входами синхронных детекторов и первым входом программного блока, первый и второй выходы которого соединены соответственно с входо vt пер дат30 чика и вторыми входами всех ключей, а выходы генераторов поисковых колебаний через первый и второй ключи подключены к вторым входам соответствующих суммирующих усилителей дополнительных каналов.

650034

1 ( ( (1 (Редактор H. Суханова

Корректор И. Сичкина

Заказ 37/169 Изд. ¹ 186 Тираж 705 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб.. д. 4 5

Тпп. Харьк. фпл. пред. «Патент»

1 г (2 ((— j (Составитель Е. Петрова

Техред А. Каыышникова (1
