Газонаполненный разрядник
Патент 650127
Авторы
Газонаполненный разрядник
Иллюстрации
Реферат

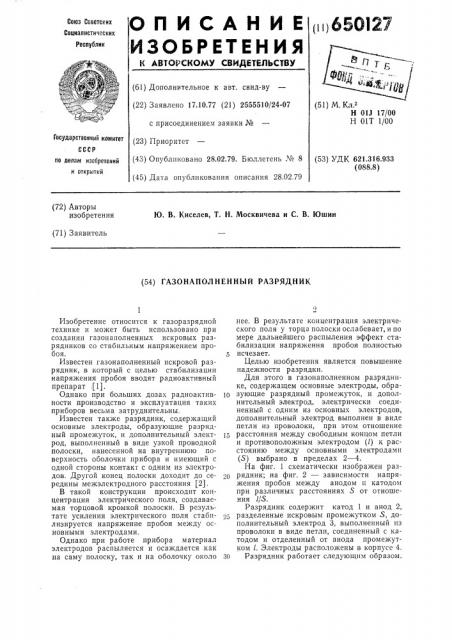

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 656127
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.10.77 (21) 2555510/24-07 с присоединением заявки № (51) М. Кла
H 01J 17/00
Н 01Т 1/00 (43) Опубликовано 28.02.79. Бюллетень ¹ 8 (45) Дата опубликования описания 28.02.79 (53) УДК 621.316.933 (088.8) по делам изобретений и открытий (72) Авторы изобретения
Ю. В. Киселев, Т. Н. Москвичева и С. В. Юшин (71) Заявитель (54) ГАЗОНАПОЛНЕННЫЙ РАЗРЯДНИК осУР Рстювый комитет (23) Приоритет
Изобретение относится к газоразрядной технике и может быть использовано при создании газонаполненных искровых разрядников со стабильным напряжением пробоя. 5
Известен газонаполненный искровой разрядник, в который с целью стабилизации напряжения пробоя вводят радиоактивный препарат .(1).
Однако при больших дозах радиоактив- 10 ности производство и эксплуатация таких приборов весьма затруднительны.
Известен также разрядник, содержащий основные электроды, образующие разрядный промежуток, и дополнительный элект- 15 род, выполненный в виде узкой проводной полоски, нанесенной на внутреннюю поверхность оболочки прибора и имеющий с одной стороны контакт с одним из электродов. Другой конец полоски доходит до середины межэлектродного расстояния (2).
В такой конструкции происходит концентрация электрического поля, создаваемая торцовой кромкой полоски. В результате усиления электрического поля стабилизируется напряжение пробоя между основными электродами.
Однако при работе прибора материал электродов распыляется и осаждается как на саму полоску, так и на оболочку около 30 нее. В результате концентрация электрического поля у торца полоски ослабевает, и по мере дальнейшего распыления эффект стабилизации напряжения пробоя полностью исчезает.
Целью изобретения является повышение надежности разрядки.
Для этого в газонаполненном разряднике, содержащем основные электроды, образующие разрядный промежуток, и дополнительный электрод, электрически соединенный с одним из основных электродов, дополнительный электрод выполнен в виде петли из проволоки, при этом отношение расстояния между свободным концом петли и противоположным электродом (l) к расстоянию между основными электродами (5) выбрано в пределах 2 — 4.
На фиг. 1 схематически изображен разрядник; на фиг. 2 — зависимости напряжения пробоя между анодом и катодом при различных расстояниях S от отношения lIS.
Разрядник содержит катод 1 и анод 2, разделенные искровым промежутком S, дополнительный электрод 3, выполненный из проволоки в виде петли, соединенный с катодом и отделенный от анода промежутком l. Электроды расположены в корпусе 4.
Разрядник работает следующим образом, 650127
Формула изобретения
Г ,) (!
Л
Г Оп;, /. ас7 фиг. 1
=,ьиг,Z
Составитель В. Гомзин
Редактор Е. Дайн
Техред A. Камышникова
Корректоры; А. Степанова и 3. Тарасова
Заказ 92/6 Изд. № 209 Тираж 922 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Я(-35, Раушская наб., д. 4)5
Типография, пр. Сапунова, 2
При подаче напряжения между основными электродами вначале между свободным концом петли и анодом возникает коронный разряд. В результате чего начальная концентрация электронов в разрядном промежутке увеличивается, происходит также облучение разрядного промежутка излучением короны. Все это облегчает зажигание основного промежутка и стабилизирует его напряжение пробоя, 10
Из фиг. 2 видно, что в интервале значений 1/5=2 — 4 пробивное напряжение основного промежутка одинаково и стабильно.
При 1/8, меньшем 2, разрядвспомогательного промежутка не перебрасывается на 15 основной, и напряжение пробоя разрядника будет определяться напряжением возникновения коронного разряда, которое меньше, чем напряжение пробоя основного промежутка. При 1/5, большем 4, возникновение короны происходит при напряжении большем, чем напряжение пробоя основного промежутка. Эффект от коронного разряда исчезает, и напряжение пробоя основного промежутка становится выше и не- 25 стабильней.
Таким образом, в разряднике с дополни= тельным электродом при правильном выборе соотношения 1/$ =2 — 4 достигается высокая стабильность напряжения пробоя.
Газонаполненный разрядник, содержащий основные электроды, образующие разрядный промежуток, и дополнительный электрод, электрически соединенный с одним из основных электродов, отличающийся тем, что, с целью повышения надежности разрядника, дополнительный электрод выполнен в виде петли из проволоки, при этом отношение расстояния между свободным концом петли и противоположным электродом (1) к расстоянию между основными электродами (5) выбрано в пределах 2 — 4.
Источники информации, принятые во внимание при экспертизе
1. Патент США № 2990492, кл. 313 — 54, 1960.
2. Патент США № 3588576, кл. 313 — 306, 1970.
